Détails sur le produit:
Conditions de paiement et expédition:
|
Type: | soudure de ré-écoulement | Utilisation: | Soudure de carte PCB |
---|---|---|---|
tension: | AC380V 50-60Hz | Poids: | 1600kg |
Dimensions: | 4400*900*1450mm | Cycle d'utilisation nominale: | 90% |
Capacité évaluée: | 7kw | Actuel: | 20-50A |
Méthode de chauffage: | air chaud | Largeur de carte PCB: | 400mm maximum |
Plage de température: | Température ambiante | 300 | Application: | SMT LED empaquetant la soudure de carte PCB |
Zones de chauffage: | vers le haut de 8 vers le bas 8 zones | Fonction: | Pâte de soudure de soudure |
Longueur de zone de chauffage: | 3100mm | Garantie: | 1 année |
couleur: | blanc | Taille: | 4400* 900*1450mm |
Service après-vente fourni: | Machine disponible pour entretenir des machines à l'étranger | Vente des unités: | Article simple |
Taille simple de paquet : | 460X110X165 cm | Seul poids brut: | 1800,0 kilogrammes |
Type d'emballage: | paquet de boîte en bois | ||
Surligner: | Four de ré-écoulement de soudure,Machine de soudure par refusion |

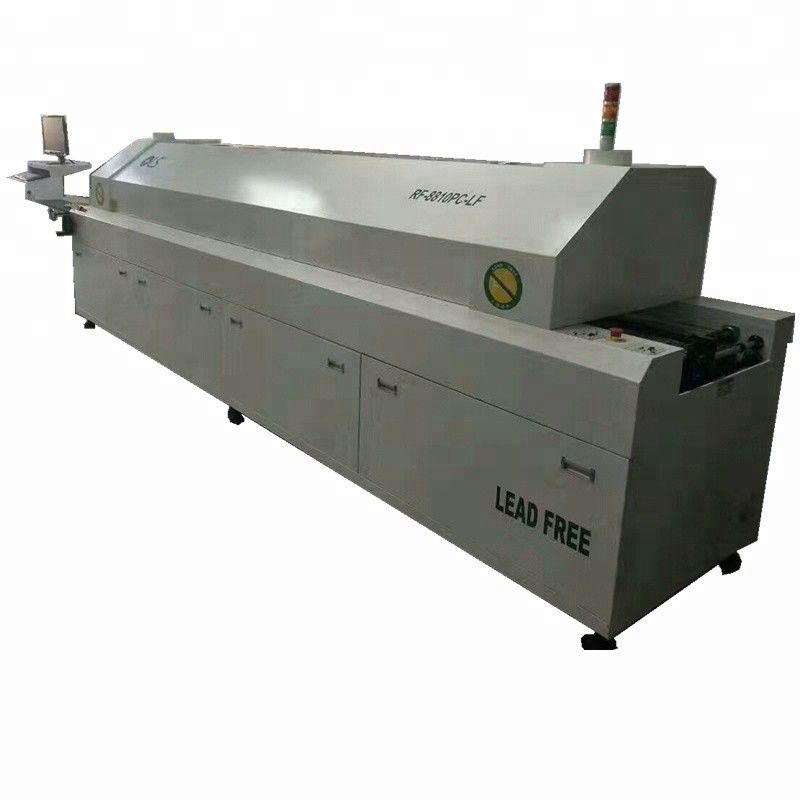

Ligne four 8810PC de SMT de soudure de ré-écoulement de zone du contrôle 8 de PC
Nom de produit : Four de grande taille 8810PC de soudure de ré-écoulement de 8 zones
Modèle : 8810PC
Caractéristiques du produit :
1. Toutes les zones de température sont chauffées en haut et en bas séparément ; circulation d'air chaud indépendante, contrôle de température indépendant, exactitude de contrôle de température de chaque ± 1 °C. de zone de température.
2. structure modulaire de chauffage, empêchant effectivement l'influence du flux d'air dans la température ambiante, assurant le chauffage uniforme des composants, déviation latérale 3. <>
de la température. Le corps supérieur de four est ouvert par le levage pneumatique, qui est sûr et fiable pour le nettoyage facile du four.
4. type de longue vie spécial de fil de chauffage de nickel-nickel source de chaleur, avec la puissance suffisante et le chauffage rapide, de la température ambiante à la température constante moins de 20 minutes.
5. Elle adopte la commande directe ultra-rapide importée de moteur d'air pour effectuer le cycle thermique, la vibration à faible bruit et basse et l'efficacité de cycle thermique élevée.
6. adoptez la commande numérique supérieure et inférieure industrielle de produit de contrôle de PLC, avec la stabilité de première classe.
7. Elle a un double système de transmission synchrone pour la ceinture de chaîne et de maille de rail et un système de lubrification.
8. Le rail de guide est fait d'alliage d'aluminium de haute qualité spécial avec la dureté élevée et la déformation de haute résistance et petite et la haute précision.
9. Avec la fonction de protection de commutateur de retard pour empêcher la déformation des pièces de transmission dues au refroidissement inégal.
10. Elle a la fonction de protection de puissance- pour assurer la sortie normale du panneau de carte PCB après panne de courant sans dommages.
11. Avec le circuit de freinage fini de bruit de la température et d'alarme et de secours de lumière.
12. Interface simplifiée et de chinois traditionnel de MMI d'opération et contrôle de logiciel d'intelligence artificielle, facilitant considérablement l'utilisation de l'utilisateur
13. Accomplissez la courbe en ligne d'essai de la température et les fonctions d'analyse, de stockage, de rappel et d'impression.
14. Module consacré d'acquisition de la température avec la haute précision et la vitesse rapide, avec la compensation de jonction froide.
15. Double conception de zone de refroidissement pour la soudure de processus sans plomb.
16. Avec la fonction synchronisée d'arrêt automatique.
17. Unité de récupération de flux, aucune conception de filtre, prolongeant effectivement le cycle de nettoyage de four.
Paramètres de produit :
employez le type de pâte de soudure |
Soudure sans plomb/soudure ordinaire |
Approprié aux types d'élément |
BGA, CSP, choisissent/panneau de double, etc. |
Surface de chauffe |
le stimulant et avalent 8 zones de chauffage, et 2 zones de refroidissement |
Longueur de zone de chauffage |
3100 millimètres |
mode de contrôle de température |
Contrôle de PC + de PLC |
Précision de contrôle de température |
+/- 1 ℃ |
La gamme de contrôle de température |
température ambiante au ℃ 350 |
Déviation transversale de la température de carte PCB |
<> |
Le temps de chauffage |
Minute approximativement 20 |
transmission de transport |
transmission à chaînes de réseau |
Guide à chaînes l'éventail |
de 20 à 300 millimètres |
Largeur de ceinture de réseau |
400 millimètres |
La vitesse de transmission |
25 | 2000mm/min |
Direction de transport de carte PCB |
(droit vers la gauche) facultatif de gauche à droite |
alimentation d'énergie |
3 phases, 380 v, 50 hertz |
Commencez la puissance |
32 kilowatts |
Puissance normale de travail |
7 kilowatts |
manière de vent de transport |
Tout l'air chaud |
Poids net |
1600 kilogrammes |
La taille de machine |
L4400*H1450*W900mm |
Four soldeing de ré-écoulement de 3 zones
Paramètres de produit
Nombre de la surface de chauffe 3
Longueur 1000mm de zone de chauffage
Air chaud de mode de chauffage
Zone de refroidissement numéro 1
Largeur maximum 300mm de carte PCB
Le mode du transport gauche et droit (facultatifs de gauche à droite)
Taille 880 + 20mm de ceinture
Filet de mode de transmission
Vitesse 0-2000mm/min de bande de conveyeur
Actionnez 3 la ligne la phase 380V de 5 ou le monophasé 50/60Hz 220V
Puissance normale 4Kw
Puissance fonctionnante Approx1.5Kw
Machine de soudure de ré-écoulement de 6 zones
Four de soudure de ré-écoulement de 8 zones
Modèle de produit : RF-835LS
Caractéristiques du produit :
Système de chauffage avancé unique de la longévité
1. Le système de chauffage avec le rendement élevé et l'économie d'énergie du nickel de la Suède 110 v renversant le caloduc de cheveux, la longueur d'onde 4 de crête de puissance de rayonnement um, coopèrent avec le réflecteur incurvé, efficacité thermique élevée, hausse rapide de la température, structure de système obligatoire spéciale de circulation d'air chaud, font la carte PCB et les composants de chauffage également, éliminent complètement le « effet d'ombre ».
2. Adopte le relais à semi-conducteur Taïwan yangming la grande sortie actuelle, coffre-fort, fiable, combiné avec le contrôleur de température du contrôle brouillé, avait surveillé le changement de la valeur de température ambiante et de chaleur, avec le dispositif de chauffage minimum de contrôle d'impulsion, réponse rapide, garantie +/- 1 ℃, erreur de machine de précision de contrôle de température dans le ℃ du plus or minus 2, la distribution de la température dans la direction de longueur de la distribution de la température dans les normes d'IPC.
3. Le contrôle de température adopte le contrôleur de calcul intelligent importé de contrôle brouillé et de précision de PID, par l'opération intelligente de PID, la valeur calorifique de contrôle automatique, l'overshoot brouillé d'augmentation de fonction de commande et la réponse de fonction et rapide inhibante à la fonction externe de changement de la chaleur, la réponse de la vitesse la plus rapide au changement de la chaleur externe et la température par le contrôle interne pour assurer plus équilibré.
4. Conception de module de caloducs, entretien commode et démontage.
5. Le moteur à hautes températures et à grande vitesse adoptent Taïwan trois, vent sans à-coup, peu de vibration, à faible bruit.
6. Le four peut être ouvert global, est avantageux pour la chambre d'un fourneau ou d'un four propre.
7. Avec l'alarme superbe du mauvais, de la température, de diagnostic de défaut, de bruit et de lumière
8. La puissance, réchauffent rapidement, de la température ambiante à la température constante d'environ 15 minutes.
9. Le radiateur spécial de SSR, efficacité de radiateur est considérablement amélioré, prolonge sa durée de vie effectivement
10. Utilisant le système de protection à hautes températures, le four sont faits de matériaux spéciaux appropriés à la soudure sans plomb, secteur de soudure équipée du système de récupération de flux de colophane, protègent l'environnement.
Système de transmission fiable et stable
1. Le système variable stepless d'entraînement de moteur de vitesse de Taïwan STK, ligne électrique régulateur stepless de ceinture de vitesse de vitesse, coopèrent 1h15 0 réducteurs de turbine de STK, bon fonctionnement, la vitesse est 200-1800 - réglable stepless de mm/min, et a la vitesse linéaire numérique précise des instructions.
2. Adoptez la structure indépendante de roue et l'appui plat, forment un ensemble complet de ceinture de maille d'acier inoxydable, bon fonctionnement, précision de vitesse peut être jusqu'à + 20 mm/min.
Mot spécial de la ceinture b de maille d'acier inoxydable, résistant à l'usure durable. Employez pendant longtemps la variante pas facilement.
Paramètres de produit :
Nombre de surface de chauffe, 8/8
Longueur de zone de chauffage, 2800 millimètres
Mode de chauffage, air chaud
Nombre de la zone de refroidissement, 2
Largeur maximum de carte PCB, 350 millimètres
Direction de transport, de gauche à droite (ou droite vers la gauche)
La taille de la bande de conveyeur, 880±20mm
Mode de transmission, transmission de réseau
Vitesse de bande de conveyeur, 0-1500mm/min
alimentation d'énergie, 380v 5 ligne phase de 3 50/60 hertz
Commencez la puissance, 28kw
Puissance normale de travail, 6 kilowatts
Temps de chauffage, environ 15 minutes
Chaîne de contrôle de température, à la température ambiante au ℃ 400
Mode de contrôle de température, contrôle de mètre de la température
Précision de contrôle de température, ±1℃
Déviation de la température de carte PCB, ±2℃
Alarme anormale, anomalies de la température
Taille d'aspect (longueur * largeur * taille), 4000 * 710 * 710mm
Poids de machine, 550 kilogrammes
