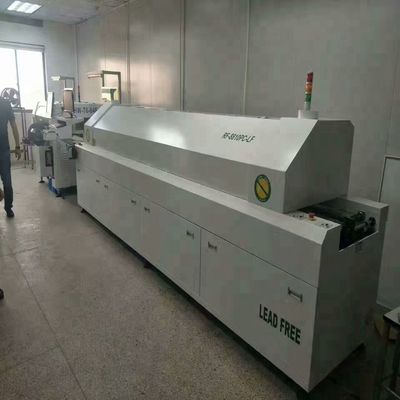

Machine de soudage à reflux de type rails en chaîne, 8 zones de contrôle PC

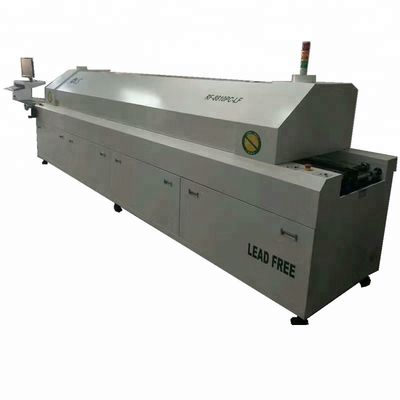

Le four de soudage par reflux de commande PC de la ligne SMT de type rails de chaîne de 8 zones 8810PC

Nom du produit: zone de taille 8four de soudage par reflux 8810PC

Modèle: 8810PC + rail de convoyeur

Caractéristiques du produit:

1Toutes les zones de température sont chauffées vers le haut et vers le bas séparément; circulation indépendante d'air chaud, contrôle indépendant de la température, précision de contrôle de la température de chaque zone de température ± 1 °C.
2Structure de chauffage modulaire, empêchant efficacement l'influence du flux d'air dans la plage de température, assurant un chauffage uniforme des composants, déviation de température latérale < ± 2 °C.
3Le corps supérieur du four est ouvert par levage pneumatique, ce qui est sûr et fiable pour faciliter le nettoyage du four.
4. une source de chaleur spéciale de type fil de chauffage nickel-nickel à longue durée de vie, avec une puissance suffisante et un chauffage rapide, de la température ambiante à la température constante en moins de 20 minutes.
5Il adopte l'entraînement direct d'un moteur à air à grande vitesse importé pour effectuer un cycle thermique, un faible bruit, une faible vibration et une efficacité de cycle thermique élevée.
6. Adoptez le contrôle industriel PLC produit supérieur et inférieur de la machine de contrôle, avec la stabilité de première classe.
7Il est équipé d'un double système de transmission synchrone pour la chaîne de rails et la ceinture à mailles et d'un système de lubrification.
8Le rail de guidage est constitué d'un alliage d'aluminium spécial de haute qualité avec une dureté et une résistance élevées, une petite déformation et une grande précision.
9. Avec fonction de protection de l'interrupteur de retard pour empêcher la déformation des pièces de transmission en raison d'un refroidissement inégal.
10Il a une fonction de protection contre les pannes de courant pour assurer une sortie normale de la carte PCB après une panne de courant sans dommage.
11Avec un système d'alarme et de freinage de secours.
12Interface d'opération MMI chinoise simplifiée et traditionnelle et contrôle logiciel d'intelligence artificielle, facilitant grandement l'utilisation de l'utilisateur
13- Completer la courbe de test de température en ligne et les fonctions d'analyse, de stockage, de rappel et d'impression
14Module d'acquisition de température dédié avec une haute précision et une vitesse rapide, avec compensation de jonction à froid.
15- conception de zones de refroidissement doubles pour le soudage sans plomb.
16Avec fonction d'arrêt automatique chronométré.
17Unité de récupération de flux, sans conception de filtre, allongeant efficacement le cycle de nettoyage du four.

Paramètres du produit:

Zone 3 Forneau de soudage par reflux

Paramètres du produit
Nombre de zones de chauffage 3
Longueur de la zone de chauffage 1000 mm
Mode de chauffage
Zone de refroidissement numéro 1
Largeur maximale du PCB 300 mm
Le mode de transport gauche et droit (gauche-droite facultatif)
Hauteur de la ceinture 880 + 20 mm
Nette du mode de transmission
Vitesse du convoyeur 0 à 2000 mm/min
Énergie 3 lignes 5 phases 380V ou simple phase 50/60Hz 220V
Puissance normale 4 kW
Consommation de puissance de fonctionnement 1,5 kW environ

Machine de soudage par reflux de la zone 6

Forneau de soudage à reflux de zone 8

Modèle de produit: RFI-835LS
Caractéristiques du produit:

Système de chauffage avancé unique de longévité
1. le système de chauffage à haut rendement et économie d'énergie de la Suède 110 v nickel flipper cheveux tuyau de chaleur, puissance de rayonnement longueur d'onde de pointe 4 um, coopérer avec le réflecteur courbé,une efficacité thermique élevée, la hausse rapide de la température, la structure spéciale du système de circulation de l'air chaud forcé, rendent le PCB et les composants chauffés uniformément, éliminent complètement l'effet d'ombre.

2. adopte le relais à l'état solide Taiwan Yangming de grande sortie de courant, sûr, fiable, combiné avec le régulateur de température de contrôle flou,a surveillé la variation de la température ambiante et de la valeur thermique, avec le dispositif de chauffage à régulation d'impulsion minimum, réponse rapide, garantie +/-1 °C, erreur de précision de la machine de régulation de la température à plus ou moins 2 °C,la répartition de la température dans la direction longitudinale de la répartition de la température dans les normes IPC.
3. Le contrôle de température adopte le contrôle fuzzy importé et le contrôleur de précision de calcul intelligent PID, par le biais du fonctionnement intelligent PID, contrôle automatique de la valeur calorifique,la fonction de commande floue pour augmenter le dépassement et la fonction d'inhibition et une réponse rapide à la fonction de changement de chaleur externe, la réponse la plus rapide à la variation de la chaleur et de la température extérieures par le contrôle interne pour assurer un équilibre plus élevé.
4Conception de modules de tuyaux de chaleur, entretien et démontage pratiques.
5Le moteur à haute température et à grande vitesse adopte Taiwan 3, vent doux, faible vibration, faible bruit.
6Le four peut être globalement ouvert, ce qui est avantageux pour la chambre d'un poêle ou de four propre.
7. Avec super mauvais, la température, diagnostic de défaut, son et lumière alarme
8- Énergie, chauffage rapide, de la température ambiante à la température constante d'environ 15 minutes.
9. radiateur SSR spécial, l'efficacité du radiateur est grandement améliorée, prolonger sa durée de vie efficacement
10Utilisant un système de protection à haute température, le four est constitué de matériaux spéciaux adaptés au soudage sans plomb, la zone de soudage est équipée d'un système de récupération de flux de résine, protégeant l'environnement.

Système de transmission fiable et stable
1Le système de propulsion du moteur à vitesse variable sans pas de Taiwan STK, régulateur de vitesse sans pas de la ligne de la ceinture électrique, coopérer 1:15 0 réducteur de turbine STK, fonctionnement en douceur,la vitesse est 200-1800 - mm/min réglable sans pas, et ont la vitesse linéaire numérique précise des instructions.
2. Adoptez une structure de roue indépendante et un support plat, formez un ensemble complet de ceintures en treillis en acier inoxydable, fonctionnement en douceur, précision de vitesse peut être jusqu'à + 20 mm/min.
Ceinture spéciale en acier inoxydable, résistante à l'usure.Utiliser une variante de longue durée n'est pas facile.

Paramètres du produit:
Numéro de chauffage, 8/8
Longueur de la zone de chauffage, 2800 mm
Mode de chauffage, plein air chaud
Nombre de zones de refroidissement, 2
Largeur maximale du PCB, 350 mm
Direction du transport, de gauche à droite (ou de droite à gauche)
La hauteur du convoyeur,880 ± 20 mm
Mode de transmission, transmission par réseau
Vitesse du convoyeur, 0 à 1500 mm/min
alimentation électrique,380v 5 lignes 3 phase 50/60 hz
Commencez la puissance, 28 kW
Puissance de travail normale, 6 kW
Temps de chauffage, environ 15 minutes
Plage de régulation de la température, à température ambiante jusqu'à 400 °C
Mode de régulation de la température, régulation du compteur de température
précision de régulation de la température,± 1°C
déviation de la température des PCB,±2°C
Alarme anormale, anomalies de température
Taille d'apparence (longueur * largeur * hauteur), 4000 * 710 * 710 mm
Poids de la machine, 550 kg

Grand rail de guidage de la machine de soudage à reflux zone 8 avec commande PC

Imprimante à soude Imprimante à pochoirs de 0,6 m / Imprimante à pochoirs de 1,2 m

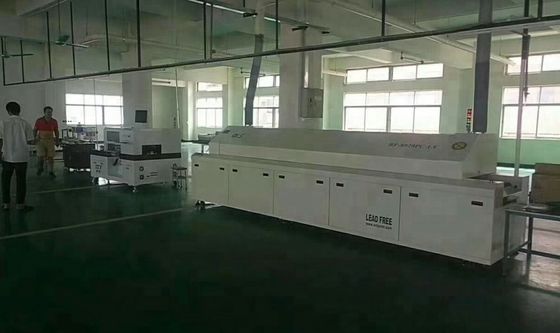

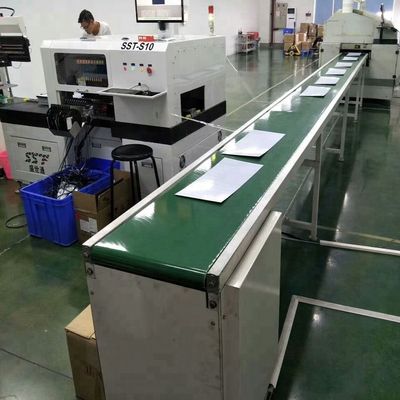

Site de la ligne SMT
