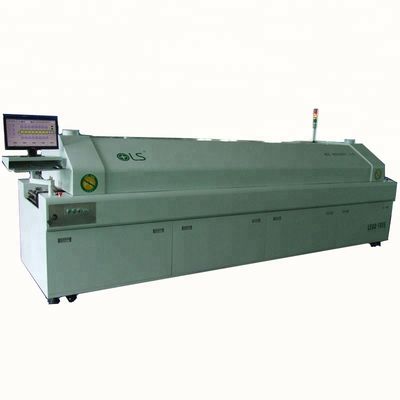

Forneau à reflux de soudure à grande taille 8 zones, fourneau à reflux sans plomb sur mesure

Personnaliser le four de soudage à reflux sans plomb de grande taille à 8 zones

Nom du produit: zone de taille 8four de soudage par reflux 8820PC

Modèle: 8820PC avec rail

Caractéristiques du produit:

1 Utilisation de composants de chauffage importés, homogénéité de température, compensation thermique à haut rendement pour la CSP, soudure de composants BGA;
2 Conception dédiée des éoliennes, volume de ventilation, vitesse et stabilité du vent;
Indépendamment de la zone de température utilisant une circulation forcée, contrôle PID indépendant, chauffage indépendant supérieur et inférieur, donc la précision de la température de la chambre du four, l'uniformité, la capacité thermique:
3 Réchauffement rapide, de la température ambiante à la température de fonctionnement < 30 minutes;
4 Importation de véhicules à moteur à haute vitesse et à haute température stables et de haute qualité, éoliens, vibrations, bruit;
5 Appareil de levage à double cylindre (actionneurs linéaires) de four, sûr et fiable;
6 Chaîne, réseau de transport à vitesse constante synchrone, utilisation d'une précision de haute fréquence;
7 Conception spéciale de rails en aluminium de haute qualité, la déformation est faible, le dispositif de ravitaillement automatique en chaîne;
8 protection de l'alimentation UPS, pour assurer une puissance de sortie normale après que la carte PCB ait été endommagée;
9 Un logiciel puissant, la surveillance en ligne de la température de la carte de PCB, et pour maintenir l'analyse de la courbe de données, le stockage et l'impression;
10 PC de contrôle industriel et PLC utilisant le protocole de communication MODBUS, stable, mettre fin au phénomène de la mort;
11 Surveillance automatique, affichage de l'état de travail, paramètres pouvant être modifiés à tout moment;
12 Conception spéciale brevetée du four, bonne isolation, faible consommation d'énergie de l'industrie;
13 rails de déformation à haute température, trois structures de synchronisation parallèles à largeur de vis pour assurer efficacement le rail, pour empêcher le débordement,le tableau de bord de la survenue de non-nettoyer, facile à régler, capable d'un fonctionnement automatique et manuel à modulation de largeur.
Le réseau de synchronisation de la chaîne de transport parallèle à chaîne constante standard peut traiter une carte PCB à double face et à double face, un système de transport à double voie ferrée en option.
14 Le système à modulation automatique de la largeur utilise un contrôle PID en boucle fermée, en fonction des paramètres d'entrée automatiquement transférés aux besoins de l'ordinateur de la largeur, précision jusqu'à 0,2 mm.
15 La zone de température en raison de la conception modulaire, le fil chaud du moteur et le chauffage de l'entretien et la réparation facile.

16 Système de soufflage centrifuge à refroidissement par air forcé et système de récupération automatique de résine.

Paramètres du produit:


Zone 3 Forneau de soudage par reflux

Paramètres du produit
Nombre de zones de chauffage 3
Longueur de la zone de chauffage 1000 mm
Mode de chauffage
Zone de refroidissement numéro 1
Largeur maximale du PCB 300 mm
Le mode de transport gauche et droit (gauche-droite facultatif)
Hauteur de la ceinture 880 + 20 mm
Nette du mode de transmission
Vitesse du convoyeur 0 à 2000 mm/min
Énergie 3 lignes 5 phases 380V ou simple phase 50/60Hz 220V
Puissance normale 4 kW
Consommation de puissance de fonctionnement 1,5 kW environ

Machine de soudage par reflux de la zone 6

Forneau de soudage à reflux de zone 8

Modèle de produit: RFI-835LS
Caractéristiques du produit:

Système de chauffage avancé unique de longévité
1. le système de chauffage à haut rendement et économie d'énergie de la Suède 110 v nickel flipper cheveux tuyau de chaleur, puissance de rayonnement longueur d'onde de pointe 4 um, coopérer avec le réflecteur courbé,une efficacité thermique élevée, la hausse rapide de la température, la structure spéciale du système de circulation de l'air chaud forcé, rendent le PCB et les composants chauffés uniformément, éliminent complètement l'effet d'ombre.

2. adopte le relais à l'état solide Taiwan Yangming de grande sortie de courant, sûr, fiable, combiné avec le régulateur de température de contrôle flou,a surveillé la variation de la température ambiante et de la valeur thermique, avec le dispositif de chauffage à régulation d'impulsion minimum, réponse rapide, garantie +/-1 °C, erreur de précision de la machine de régulation de la température à plus ou moins 2 °C,la répartition de la température dans la direction longitudinale de la répartition de la température dans les normes IPC.
3. Le contrôle de température adopte le contrôle fuzzy importé et le contrôleur de précision de calcul intelligent PID, par le biais du fonctionnement intelligent PID, contrôle automatique de la valeur calorifique,la fonction de commande floue pour augmenter le dépassement et la fonction d'inhibition et une réponse rapide à la fonction de changement de chaleur externe, la réponse la plus rapide à la variation de la chaleur et de la température extérieures par le contrôle interne pour assurer un équilibre plus élevé.
4Conception de modules de tuyaux de chaleur, entretien et démontage pratiques.
5Le moteur à haute température et à grande vitesse adopte Taiwan 3, vent doux, faible vibration, faible bruit.
6Le four peut être globalement ouvert, ce qui est avantageux pour la chambre d'un poêle ou de four propre.
7. Avec super mauvais, la température, diagnostic de défaut, son et lumière alarme
8- Énergie, chauffage rapide, de la température ambiante à la température constante d'environ 15 minutes.
9. radiateur SSR spécial, l'efficacité du radiateur est grandement améliorée, prolonger sa durée de vie efficacement
10Utilisant un système de protection à haute température, le four est constitué de matériaux spéciaux adaptés au soudage sans plomb, la zone de soudage est équipée d'un système de récupération de flux de résine, protégeant l'environnement.

Système de transmission fiable et stable
1Le système de propulsion du moteur à vitesse variable sans pas de Taiwan STK, régulateur de vitesse sans pas de la ligne de la ceinture électrique, coopérer 1:15 0 réducteur de turbine STK, fonctionnement en douceur,la vitesse est 200-1800 - mm/min réglable sans pas, et ont la vitesse linéaire numérique précise des instructions.
2. Adoptez une structure de roue indépendante et un support plat, formez un ensemble complet de ceintures en treillis en acier inoxydable, fonctionnement en douceur, précision de vitesse peut être jusqu'à + 20 mm/min.
Ceinture spéciale en acier inoxydable, résistante à l'usure.Utiliser une variante de longue durée n'est pas facile.
Paramètres du produit:
Numéro de chauffage, 8/8
Longueur de la zone de chauffage, 2800 mm
Mode de chauffage, plein air chaud
Nombre de zones de refroidissement, 2
Largeur maximale du PCB, 350 mm
Direction du transport, de gauche à droite (ou de droite à gauche)
La hauteur du convoyeur,880 ± 20 mm
Mode de transmission, transmission par réseau
Vitesse du convoyeur, 0 à 1500 mm/min
alimentation électrique,380v 5 lignes 3 phase 50/60 hz
Commencez la puissance, 28 kW
Puissance de travail normale, 6 kW
Temps de chauffage, environ 15 minutes
Plage de régulation de la température, à température ambiante jusqu'à 400 °C
Mode de régulation de la température, régulation du compteur de température
précision de régulation de la température,± 1°C
déviation de la température des PCB,±2°C
Alarme anormale, anomalies de température
Taille d'apparence (longueur * largeur * hauteur), 4000 * 710 * 710 mm
Poids de la machine, 550 kg

Grand rail de guidage de la machine de soudage à reflux zone 8 avec commande PC
