Détails sur le produit:
Conditions de paiement et expédition:
|

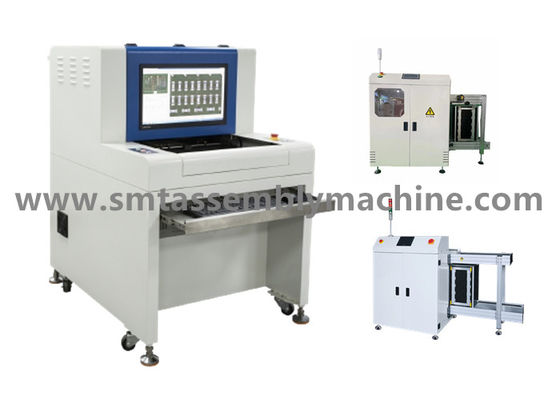

| Nom du produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Le pouvoir: | <1kw> |
| Le poids: | 380KG | Garantie: | 365 jours |
| Mettre en évidence: | Ordinateur AOI Inspection Machine,CE AOI Inspection Machine,Ordinateur AOI Machine |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. est un fabricant professionnel d'équipements électroniques intégrant la R&D, la production et les ventes, produisant: équipement d'essai AOI, machine de branchement AI, soudure à ondes,soudage par reflux, plateforme de raccordement, machine automatique de chargement et de déchargement, machine à empiler, machine à coin et autres équipements; l'entrepôt dispose d'équipements d'occasion: machine de placement Panasonic,Machine de placement Yamaha, machine de placement JUKI, machine de placement Samsung, machine de placement EZ-pass domestique, machine de placement de plateforme domestique, machine d'impression, soudage par reflux et autres équipements auxiliaires;L'entrepôt est équipé d'accessoires: moteurs, planches, têtes laser, accessoires FEEDER, buses, etc.
Shenzhen Wanbo Hi-Tech Co., Ltd. dispose d'une équipe d'ingénieurs supérieurs avec une riche expérience en maintenance,spécialisée dans la fourniture d'une série de logiciels et de matériel de machines de placement, de maintenance et de dépannageIl comprend principalement la tête laser JUKI, la carte mère CPU SUB-CPU, la carte d'entraînement le pilote de l'axe X/Y/Z/T, la carte de tête, la carte de contrôle d'image, la carte I/O, le servo-moteur JUKI, la caméra, l'écran tactile,services de servo-moteur et autres services d'entretien et de remplacementLes honoraires de l'entreprise sont raisonnables, les accessoires d'entrepôt sont suffisants, le cycle de maintenance est court, le taux de réussite des réparations ponctuelles est élevé,et la région du delta de la rivière des Perles peut fournir une installation porte à porte, mise en service, entretien et maintenance.
Notre société a introduit des machines de placement d'occasion depuis longtemps, court temps d'utilisation de la machine, bon entretien, bon état de production, fournir une réservation de modèle à l'étranger,L'avantage de prix est évident., la société est spécialisée dans les machines de placement, les machines plug-in, les équipements périphériques SMT et les accessoires recyclage, le commerce, bienvenue à consulter!
Shenzhen Wanbo Hi-Tech Co., Ltd. adhère au principe de sincérité, de simplicité, de pragmatisme et de modestie, adhère au principe de rechercher la vérité à partir des faits, utilise les produits comme moyen,et adopte la nouvelle forme de création de services IP comme philosophie d'entreprise, nous fournissons aux clients des solutions pour réaliser la valeur sociale de l'entreprise et de l'équipe.
Mais quand il s'agit de machines de placement SMT, beaucoup de gens peuvent le savoir.
La différence entre SMD et SMT de la machine de placement SMT:
SMD est l'abréviation de Surface Mounted Devices, ce qui signifie: dispositif de montage de surface, il est SMT (Surface Mount
La Commission a examiné si les mesures prises par l'industrie de l'Union avaient été justifiées par des éléments de preuve.
Les composants de montage de surface ont été introduits il y a environ deux décennies et ont inauguré une nouvelle ère.
Le résultat final est un dispositif de montage en surface (SMD) qui peut être assemblé par un équipement de pick-and-place.
Pendant longtemps, on a supposé que tous les composants en plomb seraient finalement disponibles dans des emballages SMD.
SMT est l'abréviation de Surface Mount Technology, qui signifie: technologie d'assemblage de surface, qui est actuellement la technologie et le processus les plus populaires dans l'industrie de l'assemblage électronique.
Le SMT est une nouvelle génération de technologie d'assemblage électronique qui comprime les composants électroniques traditionnels en dispositifs de quelques dixièmes de leur taille.
En conséquence, l'assemblage de produits électroniques est réalisé avec une densité élevée, une fiabilité élevée, une miniaturisation, un faible coût et une automatisation de la production.
Ce composant miniaturisé est appelé: dispositif SMD (ou SMC, dispositif à puce).
Je ne sais pas.X1/X3Paramètres techniques de l'équipement d'inspection optique AOI hors ligne
| Spécifications fonctionnelles | |
| Plaque de circuit imprimé testée | Le four de reflux SMT, le four de pré-reflux, l'inspection de la carte de circuit imprimé, la pré-soudage par soudage ondulé, l'inspection de la carte de circuit imprimé par soudage ondulé |
| Méthode de détection | Extraction des couleurs, modélisation statistique, comparaison d'images en couleur, réglage automatique des paramètres en fonction des différents points de détection (comme décalage, polarité, court-circuit, etc.) |
| La caméra | Caméra numérique intelligente en couleur |
| Résolution/portée visuelle/vitesse |
Optionnel: 25 μm/FOV pixel: 40,70 mm X 30,90 mm Vitesse de détection < 270 ms/FOV Standard: 20 μm/FOV de pixel: 32,56 mm × 24,72 mm Vitesse de détection < 260 ms/FOV Optionnel: 15 μm/FOV de pixel: 24,42 mm X 18,54 mm Vitesse de détection < 240 ms/FOV Optionnel: 10 μm/pixel FOV: 16,28 mm X 12,36 mm Vitesse de détection < 220 ms/FOV |
| source lumineuse | Source lumineuse LED à haute luminosité RRGB coaxiale à tour d'anneau (lumière couleur) |
| Mode de programmation | Écriture manuelle, encadrement automatique, importation de données CAO et bibliothèques automatiques de correspondance |
| Caractéristiques particulières | Plusieurs programmes s'exécutent en même temps, programme de rappel automatique pris en charge; pièces tournantes de 0 à 359° (en 1°) |
| Épreuves minimales de pièces | 10 μm:01005 puce et IC de 0,3 pas |
| Résumé des caractéristiques du produit et réglementation des procédés | Enregistrer les données de test tout au long du processus et effectuer des statistiques et des analyses, toute zone peut afficher l'état de la production et l'analyse de la qualité, et la sortie Excel, Txt et autres formats de fichiers |
| Système de codes à barres | Reconnaissance automatique par caméra et transmission du code à barres (code 1D ou 2D) et fonction multi-marque (y compris Bad Mark) |
| Mode serveur | En utilisant un serveur central, plusieurs ensembles de données AOI peuvent être gérés de manière centralisée |
| système d'exploitation | Windows7 professionnel |
| Vérifiez la sortie du résultat | Moniteur LCD de 22 pouces |
| Spécifications du système | |
| Système de convoyeur | Ouverture et rétraction automatiques des fixations bilatérales, compensation automatique de la déformation de la flexion du PCB |
| Hauteur du convoyeur au-dessus du sol | 850 à 920 mm |
| Débit du convoyeur / temps | Les PCB se déplacent dans la direction Y Temps d'entrée/sortie: 2,5 secondes |
| Conducteur de plateforme X/Y | Propulsé par moteur à vis, précision de positionnement < 20μm; le PCB est fixé et la caméra se déplace dans la direction X |
| Énergie/pression de l'air | AC230V 50/60 Hz inférieur à 1 KVA / non requis |
| Poids du dispositif | À peu près 350 kg. |
| Facteur de forme de l'appareil | Pour les véhicules à moteur à commande autonome, les dimensions de l'appareil doivent être supérieures à: |
| Température ambiante et humidité | 10 à 35 °C 35 à 80% de RH (non condensée) |
| Sécurité des équipements | Conforme aux normes de sécurité CE |
Avantages de la buse d'aspiration en forme de Yamaha personnalisée:
1. personnalisé selon la taille et la forme des matériaux pour améliorer l'efficacité de la production.
2La surface de certains matériaux est collante, et l'emboutissage d'aspiration en matériaux ordinaires ne peut pas prendre et placer les matériaux normalement.nous pouvons choisir le matériau de la tête de la buse d'aspiration en fonction de la particularité des matériaux pour répondre aux exigences de production.
3. haute précision. certains matériaux ont des exigences relativement élevées pour la précision de l'emboutissure d'aspiration. si la précision ne peut pas être garantie, le taux de jet sera très élevé.Nous utilisons des machines-outils de précision importées., et chaque lot d'expéditions de buses d'aspiration sera joint au rapport d'inspection d'expédition pour assurer la qualité de la busse d'aspiration.
| Marque | Yamaha YV100II / / YV100X, avec une buse | à l'aide d'un dispositif de détection de l'eau | une buse Yamaha YG200 | Buse YG100 |
| Yamaha | Yamaha 31A | Yamaha 301A | Yamaha 201 | Yamaha 211A |
| Yamaha | Yamaha 32A | Yamaha 302A | Yamaha 201A | Yamaha 212A |
| Yamaha | Yamaha 35A | Yamaha 303A | Yamaha 202A | Yamaha 213A |
| Yamaha | Yamaha 39A | Yamaha 304A | Yamaha 203A | Yamaha 214A |
| Yamaha | Yamaha 31A | Yamaha 305A | Yamaha 209A | Yamaha 215A |
| Yamaha | Yamaha 32A | Yamaha 306 | Yamaha 222F | Yamaha 219A |
| Yamaha | Yamaha 35A | Yamaha 307A | Yamaha 222F | |
| Yamaha | Yamaha 39A | Yamaha 309A | ||
| Yamaha | Yamaha 61F | Yamaha 310A | ||
| Yamaha | Yamaha 62F | Yamaha 311A | ||
| Yamaha | Yamaha 63F | Yamaha 312A | ||
| Yamaha | Yamaha 69F | Yamaha 313A | ||
| Yamaha | Yamaha 71F | Yamaha 314A | ||
| Yamaha | Yamaha 72F | Yamaha 315A | ||
| Yamaha | Yamaha 316A | |||
| Yamaha | Yamaha 316A |
|
Astuce: le cadre manquant de la résistance est le même cadre de détection que le cadre de la mauvaise pièce, qui détecte principalement le filtrage de soie.
