Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Système de code barres: | 1D ou 2D code |
| Commande à distance: | Par l'intermédiaire du réseau de TCP/IP | Mode 100: | Manuel et importation de données de DAO |
| Mettre en évidence: | 1D AOI Inspection Machine,PCBA AOI Inspection Machine,2D AOI Machine |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. est un fabricant professionnel d'équipements électroniques intégrant la R&D, la production et les ventes, produisant: équipement d'essai AOI, machine de branchement AI, soudure à ondes,soudage par reflux, plateforme de raccordement, machine automatique de chargement et de déchargement, machine à empiler, machine à coin et autres équipements; l'entrepôt dispose d'équipements d'occasion: machine de placement Panasonic,Machine de placement Yamaha, machine de placement JUKI, machine de placement Samsung, machine de placement EZ-pass domestique, machine de placement de plateforme domestique, machine d'impression, soudage par reflux et autres équipements auxiliaires;L'entrepôt est équipé d'accessoires: moteurs, planches, têtes laser, accessoires FEEDER, buses, etc.

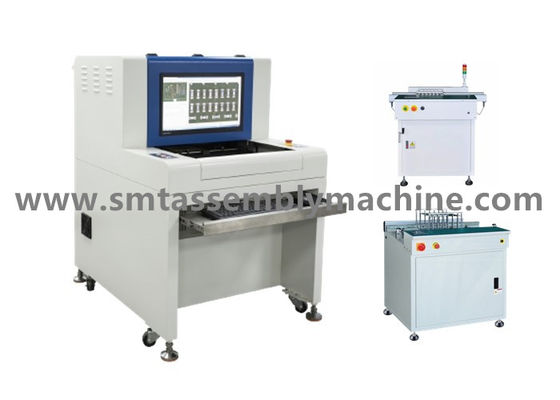

SZ-X1/X3 AOI hors ligne Introduction du produit
1Principe.AOI: utiliser les principes optiques modernes et la technologie de caméra numérique pour capturer l'objet détecté en temps réel, analyser et traiter l'image capturée par ordinateur et un logiciel spécial,et génère automatiquement les résultats de détection.
2. Fonction AOI: taux de détection efficace de l'AOI: plus de 99% (taux de détection manuel: environ 70%);
Réduction de la main-d'œuvre: 2 à 4 personnes par chaîne de production, efficacité de détection élevée;
Grâce à la fonction SPC, les défauts de processus peuvent être comptés avec précision et contrôlés efficacement;
La stabilité est beaucoup plus élevée que celle de la main-d'œuvre, l'utilisation à long terme, le coût global peut être considérablement réduit;
Il peut renforcer la force globale de l'entreprise et améliorer efficacement sa compétitivité globale.
3. Avantages de l'AIO:
1) Objets à inspecter:
Après le soudage par ondes de la prise DIP: plus d'étain, moins d'étain, trou d'étain, court-circuit, broche non sortie, etc.
SMT: pièces manquantes, désalignement, pièces incorrectes, polarité inversée, rupture, pollution, moins d'étain, plus d'étain, court-circuit, soudure virtuelle, etc.
2) Des logiciels puissants
◆Extraction des couleurs, analyse statistique ◆Reconnaissance des caractères (OCR) ◆Analyse de la distance des couleurs
◆Prontage de circuits intégrés ◆Analyse de la gravité spécifique en noir et blanc ◆Analyse de la luminance
◆ Analyse graphique des similitudes ◆ Importation de données CAO ◆ Fonction de statistique SPC
◆ gestion du niveau de fonctionnement ◆ numérisation des codes à barres ◆ programmation hors ligne
◆Fonction de données CAO ◆Identification et détection automatiques de la surface inférieure ◆Détection multi-panels
Il peut générer et exporter des rapports quotidiens, hebdomadaires et mensuels.
◆Pouvoir être connecté à plusieurs stations de maintenance
3) Conception de structures mécaniques de précision
◆Base de la machine à haute rigidité, centre de gravité mécanique raisonnable, faible vibration pendant le fonctionnement, belle et généreuse apparence
◆Relée de guidage à vis de précision, fil de fer
◆ Fixation automatique de précision, chargement et déchargement de PCB faciles et rapides
◆Technologie d'assemblage élaborée pour assurer l'utilisation stable et la longue durée de vie de l'ensemble de la machine.
4) Contrôle électrique stable
◆Système d'entraînement servo, stable et mature
◆Le contrôle de mouvement mature et stable du LS
◆EPIX, une technologie avancée de capture et de traitement d'images
◆OMRON stabilise divers appareils électriques, une longue durée de vie
◆LAAP câble à chaîne de traction à haute flexibilité, la durée de vie peut atteindre 5 à 8 millions de fois
◆ Stabilité du circuit, entretien facile, sécurité.
5) Conception scientifique des sources lumineuses
◆Diodes électroluminescentes Philips
◆La technologie de traitement globale assure la précision de l'angle d'éclairage de la source lumineuse
◆ Détection stricte de la luminosité
◆Test de vieillissement strict, durée de vie garantie de 50 000 heures
◆ L'utilisation scientifique du principe de la lumière à trois couleurs peut faire apparaître le composant sous différentes couleurs du corps et le souder sous différents angles pour atteindre des objectifs de détection précis.
Ligne de patch SMT automatique
Équipement de ligne de production SMT pour afficher des correctifs SMT et équipement d'inspection
Éclairage élevé: choisir et placer la buse à vide, le chargeur SMT
Machines de placement et accessoires de Panasonic, série CM
machine de placement de composants machine de placement à vitesse moyenne et élevée
Machine à placer SMT Panasonic machine à placer
Machine de placement Samsung Machine de placement JUKI
entièrement automatisé Chargeur et déchargeur entièrement automatique
Chargeur automatique Déchargeur entièrement automatique
Déchargeur automatique 2 boîte de chargement DIP machine rechargeable DIP
Les machines de docking sont équipées d'un tampon PCB multifonctionnel.
Machines de tamponnage de PCB multifonctionnelles
Machine à souder par ondes Machine à souder par ondes
Le câble de raccordement DIP à connexion entièrement automatique
Solution entièrement automatique de la ligne de raccordement DIP
machines à souder à double onde sans plomb
Lampe à LED perles de lentille de puce buse d'aspiration
Conditions optimales 0,155 seconde par puce (23300CPH)
Machines de placement Yamaha accessoires Yamaha
La machine de placement SMT Yamaha YSM20 Yamaha YSM10
Yamaha YV100II Yamaha YV100Xe Yamaha machine à placer
Machine de placement Yamaha YV100Xe

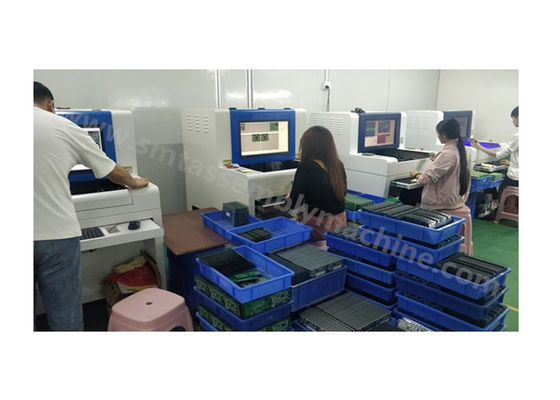

Affichage dans la machine Affichage de la machine
Je ne sais pas.X1/X3Paramètres techniques de l'équipement d'inspection optique AOI hors ligne
| Spécifications fonctionnelles | |
| Plaque de circuit imprimé testée | Le four de reflux SMT, le four de pré-reflux, l'inspection de la carte de circuit imprimé, la pré-soudage par soudage ondulé, l'inspection de la carte de circuit imprimé par soudage ondulé |
| Méthode de détection | Extraction des couleurs, modélisation statistique, comparaison d'images en couleur, réglage automatique des paramètres en fonction des différents points de détection (comme décalage, polarité, court-circuit, etc.) |
| La caméra | Caméra numérique intelligente en couleur |
| Résolution/portée visuelle/vitesse |
Optionnel: 25 μm/FOV pixel: 40,70 mm X 30,90 mm Vitesse de détection < 270 ms/FOV Standard: 20 μm/FOV de pixel: 32,56 mm × 24,72 mm Vitesse de détection < 260 ms/FOV Optionnel: 15 μm/FOV de pixel: 24,42 mm X 18,54 mm Vitesse de détection < 240 ms/FOV Optionnel: 10 μm/pixel FOV: 16,28 mm X 12,36 mm Vitesse de détection < 220 ms/FOV |
| source lumineuse | Source lumineuse LED à haute luminosité RRGB coaxiale à tour d'anneau (lumière couleur) |
| Mode de programmation | Écriture manuelle, encadrement automatique, importation de données CAO et bibliothèques automatiques de correspondance |
| Caractéristiques particulières | Plusieurs programmes s'exécutent en même temps, programme de rappel automatique pris en charge; pièces tournantes de 0 à 359° (en 1°) |
| Épreuves minimales de pièces | 10 μm:01005 puce et IC de 0,3 pas |
| Résumé des caractéristiques du produit et réglementation des procédés | Enregistrer les données de test tout au long du processus et effectuer des statistiques et des analyses, toute zone peut afficher l'état de la production et l'analyse de la qualité, et la sortie Excel, Txt et autres formats de fichiers |
| Système de codes à barres | Reconnaissance automatique par caméra et transmission du code à barres (code 1D ou 2D) et fonction multi-marque (y compris Bad Mark) |
| Mode serveur | En utilisant un serveur central, plusieurs ensembles de données AOI peuvent être gérés de manière centralisée |
| système d'exploitation | Windows7 professionnel |
| Vérifiez la sortie du résultat | Moniteur LCD de 22 pouces |
| Spécifications du système | |
| Système de convoyeur | Ouverture et rétraction automatiques des fixations bilatérales, compensation automatique de la déformation de la flexion du PCB |
| Hauteur du convoyeur au-dessus du sol | 850 à 920 mm |
| Débit du convoyeur / temps | Les PCB se déplacent dans la direction Y Temps d'entrée/sortie: 2,5 secondes |
| Conducteur de plateforme X/Y | Propulsé par moteur à vis, précision de positionnement < 20μm; le PCB est fixé et la caméra se déplace dans la direction X |
| Énergie/pression de l'air | AC230V 50/60 Hz inférieur à 1 KVA / non requis |
| Poids du dispositif | À peu près 350 kg. |
| Facteur de forme de l'appareil | Pour les véhicules à moteur à commande autonome, les dimensions de l'appareil doivent être supérieures à: |
| Température ambiante et humidité | 10 à 35 °C 35 à 80% de RH (non condensée) |
| Sécurité des équipements | Conforme aux normes de sécurité CE |
Astuce: le cadre manquant de la résistance est le même cadre de détection que le cadre de la mauvaise pièce, qui détecte principalement le filtrage de soie.
