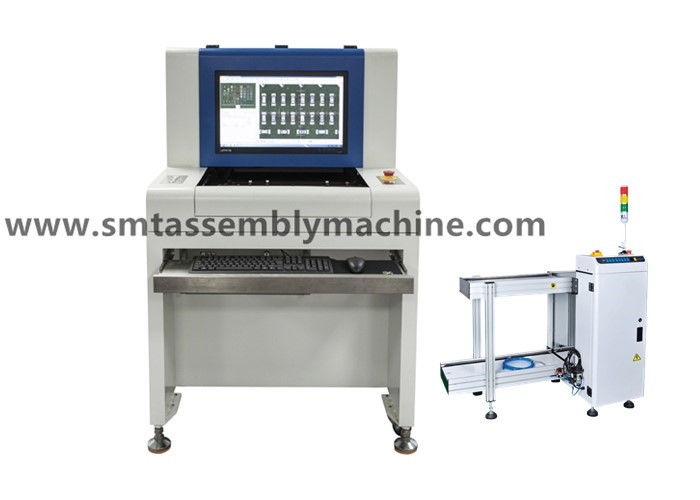

Carte d'alimentation à grande vitesse de 1D SMT AOI Machine Checks Computer Monitor
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Contrôle: | Bande de puissance de moniteur d'ordinateur |
| Méthode de dépistage: | Analyse de contraste d'image | Couverture de détection: | Éléments de carte d'alimentation de moniteur d'ordinateur |
| Surligner: | 1D SMT AOI Machine,SMT à grande vitesse AOI Machine,La grande vitesse a automatisé l'équipement optique d'inspection |
||
L'inspection optique automatisée SMT AOI vérifie carte d'alimentation de moniteur d'ordinateur
Correction optique automatisée de SMT d'aoi d'inspection d'inspection visuelle de panneau de la Tablette PCBA
Essai optique de la machine AOI d'inspection de SMT la qualité du panneau de l'imprimante PCBA
Détection visuelle en différé Yamaha YS24 de projecteur de puissance de commande de l'IMMERSION extérieure AOI SZ-X3 de tableau
Shenzhen Wanbo Cie. de pointe, Ltd produit l'équipement de test d'AOI, machine embrochable d'AI, vague soudant, soudure de soudure de ré-écoulement, plate-forme de connexion, chargeur automatique, empileur, machine de coin et tout autre équipement ;
Ventes des mounters d'occasion : Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters domestiques de passage d'EZ et mounters de plate-forme, machines d'impression domestiques, soudure de ré-écoulement équipement de soudure et autre de soutien ;
Ventes d'accessoires : les moteurs, les plats, laser se dirige, CONDUCTEUR d'accessoires, becs, etc.
Fonctionnalité puissante de logiciel
1. extraction de couleur, analyse statistique, fonction statistique de SPC programmant off-line ;
2. reconnaissance de caractères (ROC). Balayage de niveau de code barres de gestion d'opération ;
3. analyse de distance de couleur, interconnexion multi de machine, analyse noire et blanche de densité
4. l'individu de pont d'IC a construit la bibliothèque standard composante ;
5. reconnaissance automatique et détection du fond de l'analyse d'éclat ;
6. fonction d'importation de données de DAO, qui peut produire et exporter des rapports quotidiens, hebdomadaires, et mensuels ;
7. analyse de similitude de graphique pour la détection multi de panneau.
Les perles de lampe de LED ébrèchent la lentille
Conditions optimales 0,155 sec/puces (23300CPH)
Machine de placement de Yamaha
Bec d'aspiration
Accessoires de Yamaha
Machine de placement de SMT
Yamaha YSM20
Yamaha YSM10
Yamaha YV100II
Yamaha YV100Xe
Machine de placement de Yamaha YV100Xe
vue de Dans-machine
Affichage de machine
Ligne de correction de SMT
Chaîne de production de SMT affichage d'équipement
Corrections de SMT et équipement d'inspection
Lumière élevée : bec de transfert de vide, conducteur de smt
Machine et accessoires de placement de série de cm de machine de placement de Panasonic
machine de placement composant
Machine moyenne et à grande vitesse de placement
Machine de placement de SMT
Machine de placement de Panasonic
Machine de placement de Yamaha
Machine de placement de Samsung
Machine de placement de JUKI
Paramètresde SZ-X1/X3Technicald'équipementoptiqueen différéd'inspectiond'AOI
| Caractéristiques fonctionnelles | |
| Carte examinée | Four de pré-ré-écoulement de four de ré-écoulement de SMT, inspection de panneau de courrier-circuit, pré-soudure de soudure de vague, inspection de soudure de panneau de courrier-circuit de vague |
| Méthode de dépistage | Extraction de couleur, modélisation statistique, comparaison polychrome d'image, arrangement automatique des paramètres selon différents points de détection (tels que la compensation, la polarité, le court-circuit, etc.) |
| Caméra | Appareil photo numérique intelligent polychrome |
| Résolution/portée optique/vitesse |
Facultatif : CHAMP DE VISION 25μm/Pixel : vitesse de détection de 40.70mm X30.90mm< 270ms=""> Norme : CHAMP DE VISION 20μm/Pixel : vitesse de détection de 32.56mm×24.72mm<260ms> Facultatif : CHAMP DE VISION 15μm/Pixel : vitesse de détection de 24.42mm X18.54mm< 240ms=""> Facultatif : CHAMP DE VISION 10μm/Pixel : vitesse de détection de 16.28mm X12.36mm< 220ms=""> |
| source lumineuse | Intense source lumineuse coaxiale de la tour LED d'anneau du luminosité RRGB (lumière de couleur) |
| Mode 100 | Écriture manuelle, encadrement automatique, importation de données de DAO et bibliothèques automatiques de correspondance |
| Usages spéciaux | Les programmes multiples fonctionnent en même temps, soutiennent le programme automatique de rappel ; pièces en rotation 0-359° (dans 1°) |
| Essai minimal de partie | 10µm : 01005chip et 0.3pitch IC |
| SPC et règlement de processus | Les essais record dans tout le processus et exécuter des statistiques et analyse, n'importe quel secteur peuvent regarder le statut de production et l'analyse de qualité, et la sortie Excel, Txt et d'autres formats de fichier |
| Système de code barres | Reconnaissance de caméra et transmission de code barres (1D ou 2D code), et fonction automatiques de multi-marque (mauvaise marque y compris) |
| Mode de serveur | Utilisant un serveur central, plusieurs ensembles de données d'AOI peuvent être centralement contrôlés |
| système d'exploitation | Professionnel Windows7 |
| Vérifiez la sortie de résultat | moniteur d'affichage à cristaux liquides de 22 pouces |
| Caractéristiques de système | |
| Système de convoyeur | Ouverture et rétraction automatiques des montages bilatéraux, compensation automatique de déformation de recourbement de carte PCB |
| Taille de convoyeur au-dessus de la terre | 850 à 920 millimètres |
| Écoulement/temps de convoyeur | La carte PCB se déplace le temps de la direction In/out de Y : 2,5 secondes |
| Conducteur de plate-forme de X/Y | Vissez entraîné par un moteur électrique, en plaçant l'exactitude < 20=""> |
| Alimentation d'énergie/pression atmosphérique | AC230V 50/60 hertz moins que 1KVA/non requis |
| Poids de dispositif | APPROXIMATIVEMENT 350KG |
| Facteur de forme de dispositif | 1070×900×1310mm (L×W×H) |
| Température ambiante et humidité | Rhésus de 10~35°C 35~80% (sans condensation) |
| Sécurité d'équipement | Se conforme aux normes de sécurité de la CE |
Astuce : Le cadre absent de la résistance est le même cadre de détection que le cadre faux de partie, qui détecte principalement le criblage en soie.
