Panneau de l'imprimante PCBA de carte PCB Aoi Machine Test Quality Of de la CE
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Contrôle: | Vérifiez la qualité du tableau de commande d'imprimante |
| Méthode de dépistage: | Gestion de niveau d'opération | Couverture de détection: | Joint de soudure de diode d'IC de panneau d'imprimante |
| Surligner: | Carte PCB Aoi Machine de la CE,Carte PCB à grande vitesse Aoi Machine,Aoi Machine For Pcb à grande vitesse |
||

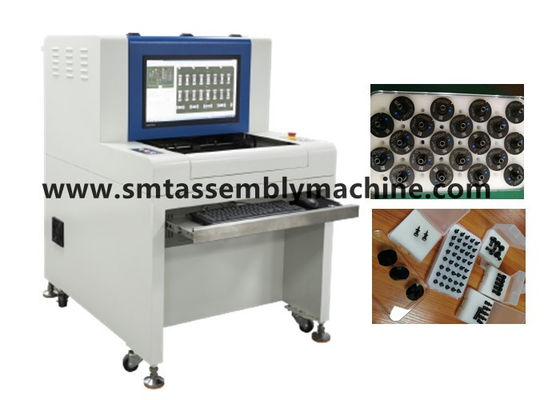

Essai optique de la machine AOI d'inspection de SMT la qualité du panneau de l'imprimante PCBA
Détection visuelle en différé Yamaha YS24 de projecteur de puissance de commande de l'IMMERSION extérieure AOI SZ-X3 de tableau
Tableau de commande de haute puissance extérieur de puissance de réverbère d'AOI Inspection Machine d'IMMERSION
Qualité de commande numérique de SMT AOI SZ-X3 pour le tableau de commande extérieur de puissance de 100W 200W
Détection en différé de qualité du tableau de commande de puissance de lampe de LED AOI SZ-X3 après soudure
L'équipement optique d'inspection d'AOI SZ-X3 inspecte le tableau de commande de navigation de voiture
L'équipement d'essai optique d'AOI vérifie la qualité de contrôle du plat de tige de selfie
Shenzhen Wanbo Cie. de pointe, Ltd produit l'équipement de test d'AOI, machine embrochable d'AI, vague soudant, soudure de soudure de ré-écoulement, plate-forme de connexion, chargeur automatique, empileur, machine de coin et tout autre équipement ;
Ventes des mounters d'occasion : Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters domestiques de passage d'EZ et mounters de plate-forme, machines d'impression domestiques, soudure de ré-écoulement équipement de soudure et autre de soutien ;
Ventes d'accessoires : les moteurs, les plats, laser se dirige, CONDUCTEUR d'accessoires, becs, etc.
Fonctionnalité puissante de logiciel
1. extraction de couleur, analyse statistique, fonction statistique de SPC programmant off-line ;
2. reconnaissance de caractères (ROC). Balayage de niveau de code barres de gestion d'opération ;
3. analyse de distance de couleur, interconnexion multi de machine, analyse noire et blanche de densité
4. l'individu de pont d'IC a construit la bibliothèque standard composante ;
5. reconnaissance automatique et détection du fond de l'analyse d'éclat ;
6. fonction d'importation de données de DAO, qui peut produire et exporter des rapports quotidiens, hebdomadaires, et mensuels ;
7. analyse de similitude de graphique pour la détection multi de panneau.
Paramètres techniques d'équipement optique en différé d'inspection d'AOI
Caractéristiques fonctionnelles
Four examiné de pré-ré-écoulement de four de ré-écoulement de SMT de carte, inspection de panneau de courrier-circuit, pré-soudure de soudure de vague, inspection de soudure de panneau de courrier-circuit de vague
Extraction de couleur de méthode de dépistage, modélisation statistique, comparaison polychrome d'image, arrangement automatique des paramètres selon différents points de détection (tels que la compensation, la polarité, le court-circuit, etc.)
Appareil photo numérique intelligent polychrome de caméra
Résolution/portée optique/vitesse facultative : CHAMP DE VISION 25μm/Pixel : vitesse de détection de 40.70mm X30.90mm< 270ms="">
Norme : CHAMP DE VISION 20μm/Pixel : vitesse de détection de 32.56mm×24.72mm<260ms>
Facultatif : CHAMP DE VISION 15μm/Pixel : vitesse de détection de 24.42mm X18.54mm< 240ms="">
Facultatif : CHAMP DE VISION 10μm/Pixel : vitesse de détection de 16.28mm X12.36mm< 220ms="">
intense source lumineuse coaxiale de la tour LED d'anneau du luminosité RRGB de source lumineuse (lumière de couleur)
Écriture manuelle de mode 100, encadrement automatique, importation de données de DAO et bibliothèques automatiques de correspondance
Opération à distance à télécommande, visionnement, commencer ou arrêter des programmes de fonctionnement, de modification de machine, etc. n'importe quand, n'importe où, n'importe quand, n'importe où par le réseau de TCP/IP
Détectez le type de couverture compensation, moins d'étain, de court-circuit, de pollution, pièces absentes, biais, monument de position, côté se tenant, basculement, pièces fausses, dommages, taille de flottement, polarité, soudure virtuelle, soudure vide, débordement de colle, trou de bidon, goupille pas, etc.
Programmes multiples d'usages spéciaux lancés en même temps, programme automatique de rappel de soutien ; pièces en rotation 0-359° (dans 1°)
Essai minimal 10µm de partie : 01005chip et 0.3pitch IC
Le SPC et les essais de processus de disque de règlement dans tout le processus et exécuter des statistiques et analyse, n'importe quel secteur peuvent regarder le statut de production et l'analyse de qualité, et la sortie Excel, Txt et d'autres formats de fichier
Reconnaissance de caméra de système de code barres et transmission de code barres (1D ou 2D code), et fonction automatiques de multi-marque (mauvaise marque y compris)
Le mode de serveur utilisant un serveur central, plusieurs ensembles de données d'AOI peut être centralement contrôlé
professionnel Windows7 du système d'exploitation
Vérifiez la sortie de résultat moniteur d'affichage à cristaux liquides de 22 pouces
Caractéristiques de système
Classe de grandeur de carte PCB 50×50mm (minute) ~430×330mm (maximum)
Gamme d'épaisseur de carte PCB 0,3 à 5 millimètres
Carte PCB maintenant le DESSUS de dégagement de bord de système : le fond de 3,5 millimètres : 3,5 millimètres
Poids maximum 3KG de carte PCB
Shenzhen Wanbo Cie. de pointe, Ltd adhère au principe de la sincérité, de la simplicité, du pragmatisme et de la modestie, adhère au principe de la vérité de recherche des faits, produits d'utilisations comme milieu, et adopte la nouvelle forme de créer des services IP comme philosophie d'affaires, nous fournissons à des clients des solutions pour réaliser la valeur sociale de la société et de l'équipe.
SZ-X1/X3
| NON. | Nom | Marque | unité | quantité |
| 1 | rail de guide | Taïwan Shangyin | PCS | 4 |
| 2 | Vis sans fin | Taïwan Shangyin | PCS | 2 |
| 3 | Bâti d'axe | Taïwan Shangyin | ensembles | 2 |
| 4 | Moteurs et commandes | Mitsubishi ou Panasonic | ensembles | 2 |
| 5 | caméra | Couleur 5 millions de caméra de pixel | ensembles | 1 |
| 6 | lentille | Utron du Japon | PCS | 1 |
| 7 | Carte de sports | Raysay | ensembles | 1 |
| 8 | Source lumineuse colorée | source lumineuse coaxiale RVB de Quatre-couleur | ensembles | 1 |
| 9 | Commutateurs de fente | Omron | PCS | 2 |
| 10 | Alimentation d'énergie de changement | Taïwan Mingwei | PCS | 1 |
| 11 | Protecteur de fuite | Schneider/CHNT | PCS | 1 |
| 12 | Vide | Schneider/CHNT | PCS | 3 |
| 13 | Relais intermédiaires | Omron | ensembles | 2 |
| Configuration d'IPC | Ordinateur | Châssis d'IPC | PCS | 1 |
| affichage | Lenovo 22" | PCS | 1 | |
| Unité centrale de traitement | Noyau de quadruple d'Intel i5 | ensembles | 1 | |
| mainboard | Carte mère industrielle de contrôle | |||
| mémoire | Kingston 4G | |||
| disque dur | Disque transistorisé 250G | |||
| Alimentation d'énergie de châssis | 350W |
Astuce : Le cadre absent de la résistance est le même cadre de détection que le cadre faux de partie, qui détecte principalement le criblage en soie.
