Détails sur le produit:
Conditions de paiement et expédition:
|

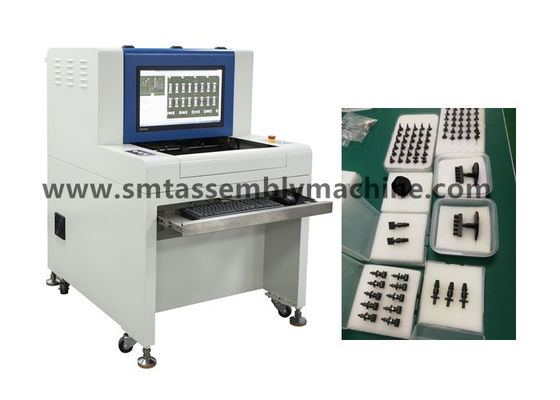

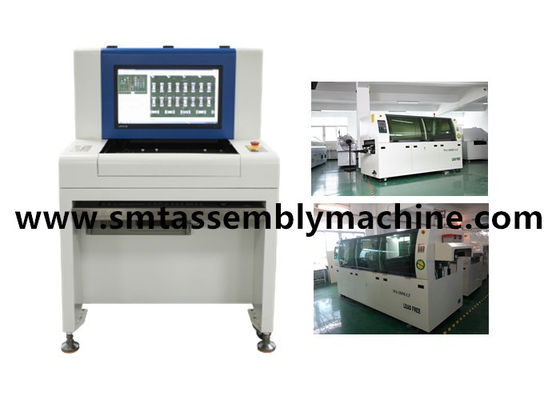

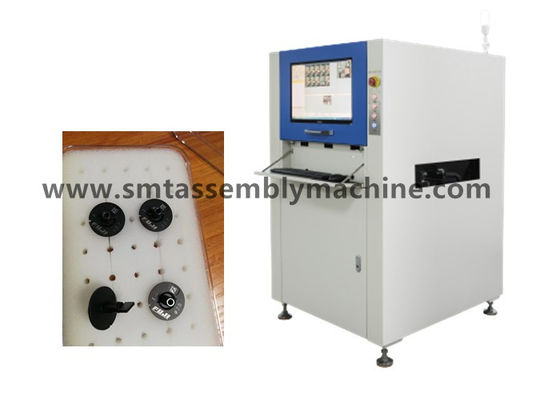

Nom de produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
---|---|---|---|
Dimension: | 1070*900*1310mm | Contrôle: | Tableau de commande de haute puissance extérieur de puissance |
Méthode de dépistage: | Capacités de données de DAO | Couverture de détection: | Inversion composante de désalignement et de polarité |
Surligner: | IMMERSION Aoi Inspection Equipment,Aoi Inspection Equipment à grande vitesse,Aoi Machine In Smt à grande vitesse |
Shenzhen Wanbo Cie. de pointe, Ltd produit l'équipement de test d'AOI, machine embrochable d'AI, vague soudant, soudure de soudure de ré-écoulement, plate-forme de connexion, chargeur automatique, empileur, machine de coin et tout autre équipement ;
Ventes des mounters d'occasion : Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters domestiques de passage d'EZ et mounters de plate-forme, machines d'impression domestiques, soudure de ré-écoulement équipement de soudure et autre de soutien ;
Ventes d'accessoires : les moteurs, les plats, laser se dirige, CONDUCTEUR d'accessoires, becs, etc.
Caractéristiques de logiciel puissantes
1.Color extraction, analyse statistique
reconnaissance 2.Character (ROC). Elle peut produire et exporter des rapports quotidiens, hebdomadaires et mensuels
analyse de la distance 3.Color interconnexion de Multi-machine
4.IC jetant un pont sur la bibliothèque standard composante de construction auto
5. analyse noire et blanche de densité
identification de l'analyse 6.Luminance et détection automatiques du fond
détection de Multi-panneau d'analyse de la similitude 7.Graphic
Fonction de données de DAO d'importation des données 8.CAD
Les statistiques 9.SPC fonctionnent off-line programmant
balayage de code barres de gestion du niveau 10.Operation
Conception mécanique de structure de précision
base de machine de la rigidité 1.High, centre de la gravité mécanique raisonnable, petite vibration lors du fonctionnement, beau et généreux aspect
rail de guide de la vis 2.Precision, rail de fil. Technologie exquise d'assemblée pour assurer la longue durée stable d'utiliser-et de la machine entière.
carte PCB du montage 3.Precision, facile et rapide automatique de chargement et de déchargement.
Shenzhen Wanbo Cie. de pointe, Ltd adhère au principe de la sincérité, de la simplicité, du pragmatisme et de la modestie, adhère au principe de la vérité de recherche des faits, produits d'utilisations comme milieu, et adopte la nouvelle forme de créer des services IP comme philosophie d'affaires, nous fournissons à des clients des solutions pour réaliser la valeur sociale de la société et de l'équipe.
Machine de placement de gamme complète de Fujifilm FUJI :
Série de CP, séries de XP, séries M3 de NXT, séries de M6 et d'AIMEX, série de CP
Les modèles des machines ultra-rapides de module sont comme suit (les machines à extrémité élevé de Fujifilm) :
NXT M3, M3S, M3 II, M3IIC, M3 III, M3 IIIC, M6, M6 II, M6 IIC, M6 III, M6 IIIC
NXT a la génération de NXT I/NXT II/NXT III/respectively NXT, génération de NXT II, génération de NXT III, la première génération est apparue en 2004, la deuxième génération est apparue en 2009, et le troisième génération est apparu en 2013.
Les modèles de machine multifonctionnels à vitesse moyenne sont comme suit (série de XPF) : XPF-L, XPF-W, XPF-S, qui est apparu en 2008.
Les modèles de série de CP/xp sont des séries plus anciennes de machine de placement de Fujifilm, telles qu'inclure CP732/CP742/CP842 et d'autres modèles,
Cette série de modèles est actuellement dans la circulation sur le marché est relativement petite, l'année est relativement longue, l'usine générale de placement emploie moins, parce que l'exactitude du placement n'est pas trop haute,
sont les matériaux relativement grands, tels que 0603 et en haut, le placement actuel de composant électronique du courant principal 0402/0201 n'est pas idéal.
Les modèles des machines ultra-rapides de tourelle sont comme suit (la série de CP, car le nom implique, est un modèle de correction qui joue principalement la PUCE) :
CP6, CP642E, CP642ME, CP643E, CP643ME ;
CP732, CP733, CP742E, CP742ME, CP743E, CP743ME ;
CP842E, CP842ME
Modèles XP241, XP242, XP243 de série de XP ;
Des séries de XP sont divisées en XP141E, XP241E, XP142E, XP242E, XP143E, XP243E ;
Paramètres/X3 techniques de SZ-X1 d'équipement optique en différé d'inspection d'AOI
Caractéristiques fonctionnelles | |
Carte examinée | Four de pré-ré-écoulement de four de ré-écoulement de SMT, inspection de panneau de courrier-circuit, pré-soudure de soudure de vague, inspection de soudure de panneau de courrier-circuit de vague |
Méthode de dépistage | Extraction de couleur, modélisation statistique, comparaison polychrome d'image, arrangement automatique des paramètres selon différents points de détection (tels que la compensation, la polarité, le court-circuit, etc.) |
Caméra | Appareil photo numérique intelligent polychrome |
Résolution/portée optique/vitesse |
Facultatif : CHAMP DE VISION 25μm/Pixel : norme de vitesse de détection de 40.70mm< 270ms=""> X30.90mm : CHAMP DE VISION 20μm/Pixel : vitesse de détection de 32.56mm×24.72mm<260ms> facultative : CHAMP DE VISION 15μm/Pixel : vitesse de détection de 24.42mm X18.54mm< 240ms=""> facultative : CHAMP DE VISION 10μm/Pixel : vitesse de détection de 16.28mm X12.36mm< 220ms=""> |
source lumineuse | Intense source lumineuse coaxiale de la tour LED d'anneau du luminosité RRGB (lumière de couleur) |
Mode 100 | Écriture manuelle, encadrement automatique, importation de données de DAO et bibliothèques automatiques de correspondance |
À télécommande | Opération à distance, visionnement, commencer ou arrêter des programmes de fonctionnement, de modification de machine, etc. n'importe quand, n'importe où, n'importe quand, n'importe où par le réseau de TCP/IP |
Système de code barres | Reconnaissance de caméra et transmission de code barres (1D ou 2D code), et fonction automatiques de multi-marque (mauvaise marque y compris) |
Mode de serveur | Utilisant un serveur central, plusieurs ensembles de données d'AOI peuvent être centralement contrôlés |
système d'exploitation | Professionnel Windows7 |
Vérifiez la sortie de résultat | moniteur d'affichage à cristaux liquides de 22 pouces |
Caractéristiques de système | |
Classe de grandeur de carte PCB | 50×50mm (minute) ~430×330mm (maximum) |
Gamme d'épaisseur de carte PCB | 0,3 à 5 millimètres |
Carte PCB maintenant le dégagement de bord de système | DESSUS : le fond de 3,5 millimètres : 3,5 millimètres |
Poids maximum de carte PCB | 3KG |
Câble de carte PCB | <5mm or="" 2=""> |
Dessus de carte PCB et taille nette inférieure | Côté supérieur de carte PCB : côté du fond de carte PCB de 30 millimètres : 60 millimètres |
Système de convoyeur | Ouverture et rétraction automatiques des montages bilatéraux, compensation automatique de déformation de recourbement de carte PCB |
Taille de convoyeur au-dessus de la terre | 850 à 920 millimètres |
Écoulement/temps de convoyeur | La carte PCB se déplace le temps de la direction In/out de Y : 2,5 secondes |
Conducteur de plate-forme de X/Y | Vissez entraîné par un moteur électrique, en plaçant l'exactitude < 20=""> |
Alimentation d'énergie/pression atmosphérique | AC230V 50/60 hertz moins que 1KVA/non requis |
Poids de dispositif | APPROXIMATIVEMENT 350KG |
Facteur de forme de dispositif | 1070×900×1310mm (L×W×H) |
Température ambiante et humidité | Rhésus de 10~35°C 35~80% (sans condensation) |
Sécurité d'équipement | Se conforme aux normes de sécurité de la CE |
Astuce : Le cadre absent de la résistance est le même cadre de détection que le cadre faux de partie, qui détecte principalement le criblage en soie.
