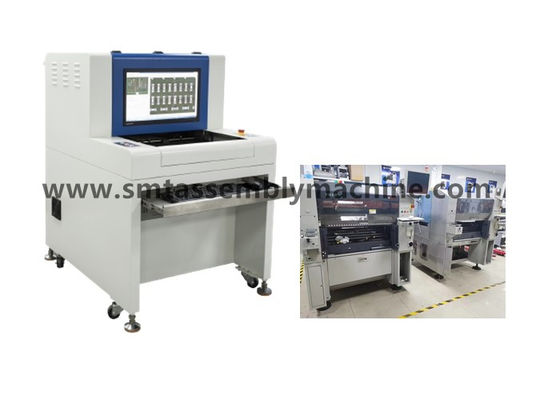

Équipement de transfert de la vision SZ-X3 de protection en différé d'AOI Inspection Machine Car Charging
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Contrôle: | Détectez le panneau de casque de Bluetooth |
| Méthode de dépistage: | bibliothèque standard composante de construction auto | Couverture de détection: | Moins l'étain, court-circuit, pollution |
| Surligner: | Protection de remplissage AOI Inspection Machine de voiture,AOI Inspection Machine de transfert,Machine en différé d'aoi pour la carte PCB |
||
Équipement de transfert de remplissage Yamaha YS20 de protection d'AOI SZ-X3 de vision de voiture en différé d'inspection
L'équipement de transfert JUKI2050 AOI en différé SZ-X3 détecte le plat de remplissage
Panneau Yamaha YS20 du cuiseur de riz d'inspection d'AOI Inspection Machine SZ-X3 PCBA
Machine de Yamaha YS10 SMT après qu'AOI SZ-X3 détecte la bande de puissance de chargeur de téléphone portable
Yamaha YS24 a mené la vision de transfert de la machine AOI SZ-X3 détectent le panneau de clavier
Panneau en différé d'écouteur de bluetooth de détection de la machine AOI SZ-X3 de Yamaha YS12 SMT
Panneau composant de la machine AOI SZ-X3 de SMT de souris de transfert automatique de détection
Matériel de transfert du détecteur AOI SZ-X3 de machine de smd de JUKI sur le rail argenté
AOI Inspection Machine SZ-X3 détecte la soudure positive et négative de polarité
La ligne d'IMMERSION se compose des machines embrochables ondulent l'équipement principal de soudure etc. d'AOI

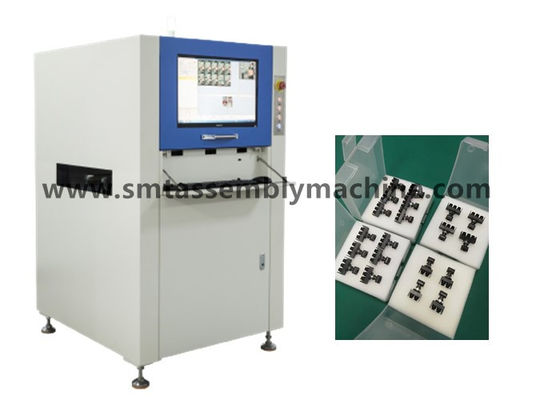

Taille en différé Max430×330mm de carte PCB de contrôle de l'IMMERSION embrochable AOI SZ-X3 de production à la machine
La fonction de l'équipement d'essai d'AOI est de détecter les produits défectueux de contrôle de conseil de PCBA.
Après la soudure de vague du périphérique prêt à brancher d'IMMERSION : plus d'étain, moins d'étain, trou de bidon, court-circuit, goupille pas, etc.
Après four de SMT : pièces absentes, désalignement, pièces fausses, inverse de polarité, rupture, pollution, moins d'étain, plus d'étain, de court-circuit, soudure virtuelle, etc.
Ligne machine et machine en ligne de séparation d'équipement.
Modèles en différé : Produits de correction de la détection X1, produits embrochables de la détection X3 ;
Modèles en ligne : Produits de correction de détection de photo de la caméra X5, produits embrochables de détection de photo de la caméra X6.
L'équipement de transfert JUKI2050 AOI en différé SZ-X3 détecte le plat de remplissage
Fonction d'AOI : Taux efficace de détection d'AOI : plus de 99% (taux manuel de détection : environ 70%) ;
Réduisez de travail : 2-4 personnes par chaîne de production, efficacité élevée de détection ;
Par la fonction de SPC, des défauts de processus peuvent être exactement comptés et effectivement commandés ;
La stabilité est beaucoup plus haute que le travail manuel, et l'utilisation à long terme peut de manière significative réduire le coût global ;
Il peut augmenter la force complète de la société et effectivement augmenter sa compétitivité globale.
Histoire des produits de machine de placement de YAMAHA
1984 : La Division de YAMAHA IM (les machines intelligentes) développe avec succès la « machine de placement » et des débuts la vendant au Japon
1987 : Les YM4600S, les YM6000S, et les YM6000T ont été exhibés à NEPCON JAPON, Japon, et le YM1000D est allé en vente
1988 : OEM « PHILIPS » DE MACHINE DE PLACEMENT DE YAMA COMMENCE DES VENTES D'OUTRE-MER
1989 : Technologie visuelle d'alignement - YM3000V va en vente
1990 : La série hyper - YM66S, YM84S, YM100VP - est allée en vente
1993 : Le YV112, un dispositif plein-visuel de reconnaissance, est allé en vente
1994 : Le YVL80 va en vente
1995 : Le YV120 va en vente
1995 : Le YV112II va en vente
1995 : YV100, YVL88, YV86D, YV100D vont en vente
1997 : Pleins dispositifs de reconnaissance visuelle - YV100II, YVL88II, YV64, YV112III et YV64D vont en vente
1997 : Production cumulative de 5 000" machines extérieures de bâti de Yamaha »
1998 : Production cumulative de 2 000" machines extérieures de bâti de PHILIPS »
1999 : Les machines ultra-rapides modulaires – YV100X, YV88X, YV100XT et HSDX – vont en vente
2000 : Yamaha IM acquiert Tenyru, Japon, un fabricant célèbre de machine de placement de puce au Japon, et rétablit une nouvelle société, je palpitent, le Japon
2000 : Machine ultra-rapide modulaire - YV180X et « machine ultra-rapide impression de précision » - YVP - a commencé des ventes
2001 : Production cumulative de 10 000 machines extérieures de bâti
2001 : Les machines ultra-rapides modulaires, les YV100Xg, les YV88Xg, les YV100XTg, les YV180Xg et le HSDXg vont en vente
2002 : Les mini-ordinateurs modulaires – TROIS M « YT16 » et « machine ultra-rapide impression de précision sans plomb » – YVP-Xg vont en vente
2003 : Placer hybride, équipement hybride de placement SEMI et de SMT - le cube va en vente
2004 : La machine modulaire YG200 d'ultra-haut-vitesse va en vente
2004 : Distributeur modulaire d'ultra-haut-vitesse - YGD va en vente 2005 : « Machine ultra-rapide modulaire » - YG100 va en vente
2005 : AOI-YGI modulaire va en vente
2005 : La machine multifonctionnelle d'ultra-haut-précision modulaire – YG88 va en vente
2007 : La machine modulaire de placement d'ultra-haut-vitesse – YG300 va en vente
2008 : La machine ultra-rapide modulaire de placement – YG12 va en vente
2009 : La machine multifonctionnelle à haute précision modulaire – YG12F va en vente
2009 : La machine modulaire de placement d'ultra-haut-vitesse – YS24 et YS24X va en vente
2012 : La machine à haute densité de placement du module YSM40 est lancée
2013 : Machine de distribution ultra-rapide - YSD a lancé
2014 : La machine compacte performante impression YCP10 et le Z : La machine compacte performante impression de LEX sont lancées
2015 : La machine YSM40 de placement d'ultra-haut-vitesse est lancée
2015 : YSM20, Z.LEX a officiellement lancé
2016 : Le YSM40R le plus rapide du monde par unité de superficie a été libéré
2017 : YSM10, YSM20R est officiellement allé en vente.
En 2019, la machine du placement YRM20, la machine supérieure de placement de module d'ultra-haut-vitesse de représentation a été mise en vente.
Paramètres/X3 techniques de SZ-X1 d'équipement optique en différé d'inspection d'AOI
| Caractéristiques fonctionnelles | |
| Carte examinée | Four de pré-ré-écoulement de four de ré-écoulement de SMT, inspection de panneau de courrier-circuit, pré-soudure de soudure de vague, inspection de soudure de panneau de courrier-circuit de vague |
| Méthode de dépistage | Extraction de couleur, modélisation statistique, comparaison polychrome d'image, arrangement automatique des paramètres selon différents points de détection (tels que la compensation, la polarité, le court-circuit, etc.) |
| Caméra | Appareil photo numérique intelligent polychrome |
| Résolution/portée optique/vitesse |
Facultatif : CHAMP DE VISION 25μm/Pixel : norme de vitesse de détection de 40.70mm< 270ms=""> X30.90mm : CHAMP DE VISION 20μm/Pixel : vitesse de détection de 32.56mm×24.72mm<260ms> facultative : CHAMP DE VISION 15μm/Pixel : vitesse de détection de 24.42mm X18.54mm< 240ms=""> facultative : CHAMP DE VISION 10μm/Pixel : vitesse de détection de 16.28mm X12.36mm< 220ms=""> |
| source lumineuse | Intense source lumineuse coaxiale de la tour LED d'anneau du luminosité RRGB (lumière de couleur) |
| Mode 100 | Écriture manuelle, encadrement automatique, importation de données de DAO et bibliothèques automatiques de correspondance |
| À télécommande | Opération à distance, visionnement, commencer ou arrêter des programmes de fonctionnement, de modification de machine, etc. n'importe quand, n'importe où, n'importe quand, n'importe où par le réseau de TCP/IP |
| Système de code barres | Reconnaissance de caméra et transmission de code barres (1D ou 2D code), et fonction automatiques de multi-marque (mauvaise marque y compris) |
| Mode de serveur | Utilisant un serveur central, plusieurs ensembles de données d'AOI peuvent être centralement contrôlés |
| système d'exploitation | Professionnel Windows7 |
| Vérifiez la sortie de résultat | moniteur d'affichage à cristaux liquides de 22 pouces |
| Caractéristiques de système | |
| Classe de grandeur de carte PCB | 50×50mm (minute) ~430×330mm (maximum) |
| Gamme d'épaisseur de carte PCB | 0,3 à 5 millimètres |
| Carte PCB maintenant le dégagement de bord de système | DESSUS : le fond de 3,5 millimètres : 3,5 millimètres |
| Poids maximum de carte PCB | 3KG |
| Câble de carte PCB | <5mm or="" 2=""> |
| Dessus de carte PCB et taille nette inférieure | Côté supérieur de carte PCB : côté du fond de carte PCB de 30 millimètres : 60 millimètres |
| Système de convoyeur | Ouverture et rétraction automatiques des montages bilatéraux, compensation automatique de déformation de recourbement de carte PCB |
| Taille de convoyeur au-dessus de la terre | 850 à 920 millimètres |
| Écoulement/temps de convoyeur | La carte PCB se déplace le temps de la direction In/out de Y : 2,5 secondes |
| Conducteur de plate-forme de X/Y | Vissez entraîné par un moteur électrique, en plaçant l'exactitude < 20=""> |
| Alimentation d'énergie/pression atmosphérique | AC230V 50/60 hertz moins que 1KVA/non requis |
| Poids de dispositif | APPROXIMATIVEMENT 350KG |
| Facteur de forme de dispositif | 1070×900×1310mm (L×W×H) |
| Température ambiante et humidité | Rhésus de 10~35°C 35~80% (sans condensation) |
| Sécurité d'équipement | Se conforme aux normes de sécurité de la CE |
Astuce : Le cadre absent de la résistance est le même cadre de détection que le cadre faux de partie, qui détecte principalement le criblage en soie.
