Nom de produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
---|---|---|---|
Dimension: | 1070*900*1310mm | Contrôle: | Soudure et table de vague au milieu |
Méthode de dépistage: | Multi-panneau d'inspection | Couverture de détection: | composants cassés |
Surligner: | Équipement de transfert en différé,AOI Pick And Place Equipment,Machine en différé d'aoi de smt |
La fonction de l'équipement d'essai d'AOI est de détecter les produits défectueux de contrôle de conseil de PCBA.
Après la soudure de vague du périphérique prêt à brancher d'IMMERSION : plus d'étain, moins d'étain, trou de bidon, court-circuit, goupille pas, etc.
Après four de SMT : pièces absentes, désalignement, pièces fausses, inverse de polarité, rupture, pollution, moins d'étain, plus d'étain, de court-circuit, soudure virtuelle, etc.
Ligne machine et machine en ligne de séparation d'équipement.
Modèles en différé : Produits de correction de la détection X1, produits embrochables de la détection X3 ;
Modèles en ligne : Produits de correction de détection de photo de la caméra X5, produits embrochables de détection de photo de la caméra X6.

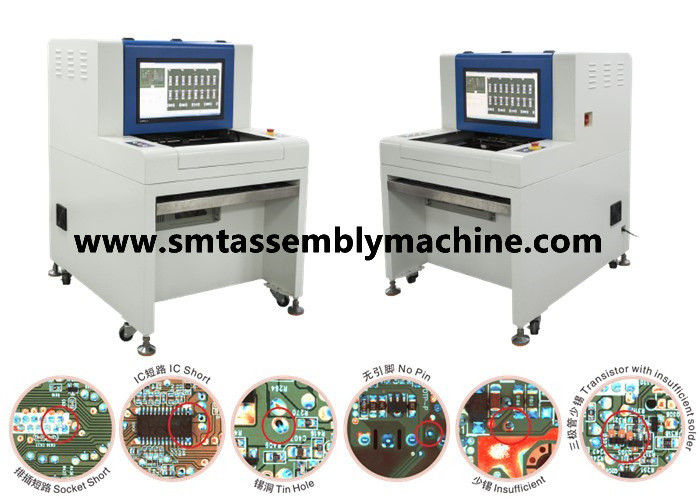

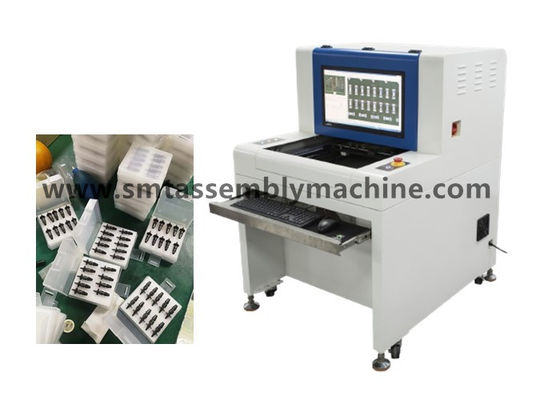

L'équipement de transfert JUKI2050 AOI en différé SZ-X3 détecte le plat de remplissage
Fonction d'AOI : Taux efficace de détection d'AOI : plus de 99% (taux manuel de détection : environ 70%) ;
Réduisez de travail : 2-4 personnes par chaîne de production, efficacité élevée de détection ;
Par la fonction de SPC, des défauts de processus peuvent être exactement comptés et effectivement commandés ;
La stabilité est beaucoup plus haute que le travail manuel, et l'utilisation à long terme peut de manière significative réduire le coût global ;
Il peut augmenter la force complète de la société et effectivement augmenter sa compétitivité globale.
Gamme complète de Panasonic Panasonic des machines de placement :
1. modèle de machine de placement de série de Panasonic Panasonic cm : CM88 CM202 CM212 CM 402 CM602 ;
2. modèle de machine de placement de série de nomenclature de Panasonic Panasonic : BM123 BM133 BM221 BM231 ;
3. modèles de machine de placement de série de Panasonic Panasonic NPM : NPM-D1, NPM-D2, NPM-D3, NPM-D1, NPM-W, NPM-W2 ;
D'autres modèles de machine de placement de Panasonic sont : msf de MPA msr de msh de mv2c mv2f mv2v mv2vb et ainsi de suite
La nomenclature de cm a été discontinuée. Le grand plat Panasonic est un produit du siècle dernier. Sauf que HT MSF MCF de MSR est un produit du début de ce siècle.
Maintenant le courant principal est la série de NPM : D, D3, D3A, DX, W, W2, WX, WXS, TTT, TT2, VM101, VM102, AM100
Les modèles de machine de placement de Panasonic incluent NPM, DT-401F, CM602, CM401, CM202DH, NPM-D3, CM301-D.
Paramètres/X3 techniques de SZ-X1 d'équipement optique en différé d'inspection d'AOI
Caractéristiques fonctionnelles | |
Carte examinée | Four de pré-ré-écoulement de four de ré-écoulement de SMT, inspection de panneau de courrier-circuit, pré-soudure de soudure de vague, inspection de soudure de panneau de courrier-circuit de vague |
Méthode de dépistage | Extraction de couleur, modélisation statistique, comparaison polychrome d'image, arrangement automatique des paramètres selon différents points de détection (tels que la compensation, la polarité, le court-circuit, etc.) |
Caméra | Appareil photo numérique intelligent polychrome |
Résolution/portée optique/vitesse |
Facultatif : CHAMP DE VISION 25μm/Pixel : norme de vitesse de détection de 40.70mm< 270ms=""> X30.90mm : CHAMP DE VISION 20μm/Pixel : vitesse de détection de 32.56mm×24.72mm<260ms> facultative : CHAMP DE VISION 15μm/Pixel : vitesse de détection de 24.42mm X18.54mm< 240ms=""> facultative : CHAMP DE VISION 10μm/Pixel : vitesse de détection de 16.28mm X12.36mm< 220ms=""> |
source lumineuse | Intense source lumineuse coaxiale de la tour LED d'anneau du luminosité RRGB (lumière de couleur) |
Mode 100 | Écriture manuelle, encadrement automatique, importation de données de DAO et bibliothèques automatiques de correspondance |
À télécommande | Opération à distance, visionnement, commencer ou arrêter des programmes de fonctionnement, de modification de machine, etc. n'importe quand, n'importe où, n'importe quand, n'importe où par le réseau de TCP/IP |
Système de code barres | Reconnaissance de caméra et transmission de code barres (1D ou 2D code), et fonction automatiques de multi-marque (mauvaise marque y compris) |
Mode de serveur | Utilisant un serveur central, plusieurs ensembles de données d'AOI peuvent être centralement contrôlés |
système d'exploitation | Professionnel Windows7 |
Vérifiez la sortie de résultat | moniteur d'affichage à cristaux liquides de 22 pouces |
Caractéristiques de système | |
Classe de grandeur de carte PCB | 50×50mm (minute) ~430×330mm (maximum) |
Gamme d'épaisseur de carte PCB | 0,3 à 5 millimètres |
Carte PCB maintenant le dégagement de bord de système | DESSUS : le fond de 3,5 millimètres : 3,5 millimètres |
Poids maximum de carte PCB | 3KG |
Câble de carte PCB | <5mm or="" 2=""> |
Dessus de carte PCB et taille nette inférieure | Côté supérieur de carte PCB : côté du fond de carte PCB de 30 millimètres : 60 millimètres |
Système de convoyeur | Ouverture et rétraction automatiques des montages bilatéraux, compensation automatique de déformation de recourbement de carte PCB |
Taille de convoyeur au-dessus de la terre | 850 à 920 millimètres |
Écoulement/temps de convoyeur | La carte PCB se déplace le temps de la direction In/out de Y : 2,5 secondes |
Conducteur de plate-forme de X/Y | Vissez entraîné par un moteur électrique, en plaçant l'exactitude < 20=""> |
Alimentation d'énergie/pression atmosphérique | AC230V 50/60 hertz moins que 1KVA/non requis |
Poids de dispositif | APPROXIMATIVEMENT 350KG |
Facteur de forme de dispositif | 1070×900×1310mm (L×W×H) |
Température ambiante et humidité | Rhésus de 10~35°C 35~80% (sans condensation) |
Sécurité d'équipement | Se conforme aux normes de sécurité de la CE |
Astuce : Le cadre absent de la résistance est le même cadre de détection que le cadre faux de partie, qui détecte principalement le criblage en soie.
