Détails sur le produit:
Conditions de paiement et expédition:
|

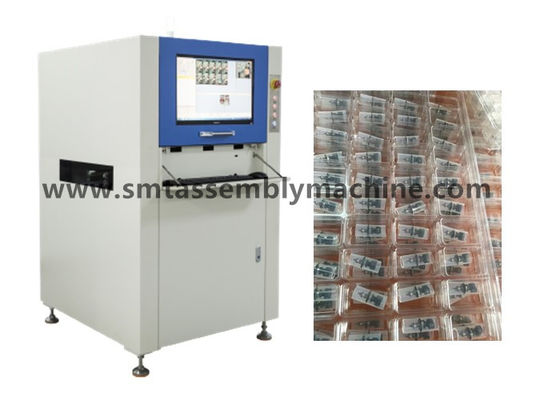

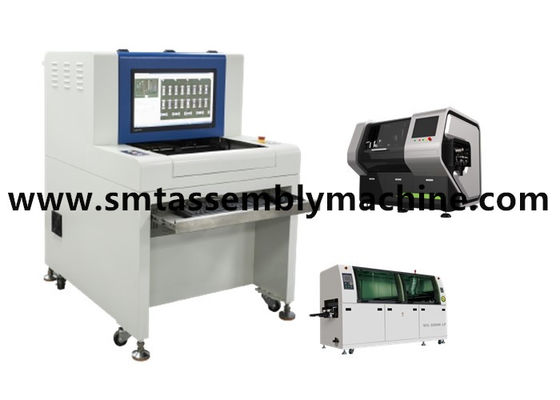

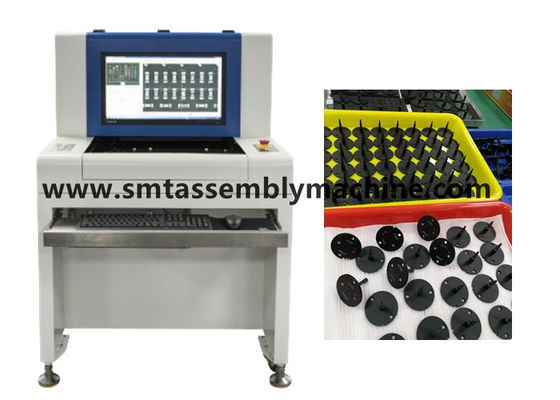

| Nom du produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Contrôle: | Vague sans plomb soudant ensuite |
| Méthode de détection: | inspection de Multi-panneau | Couverture de détection: | composants cassés et flottants |
| Mettre en évidence: | Cuiseur de riz AOI Inspection Machine,Conseil AOI Inspection Machine de PCBA,Équipement optique automatisé en différé d'inspection |
||
La fonction de l'équipement d'essai AOI est de détecter les produits défectueux du contrôle des cartes PCBA.
Après le soudage par ondes de la prise DIP: plus d'étain, moins d'étain, trou d'étain, court-circuit, broche non sortie, etc.
Après le four SMT: pièces manquantes, désalignement, pièces erronées, polarité inversée, rupture, pollution, moins d'étain, plus d'étain, court-circuit, soudure virtuelle, etc.
La machine de séparation des équipements et la machine en ligne.
Modèles hors ligne: produits de correctifs de détection X1, produits plug-in de détection X3;
Modèles en ligne: produits de patch de détection de photos de caméra X5, produits plug-in de détection de photos de caméra X6.
fonction AOI: taux de détection efficace d'AOI: plus de 99% (taux de détection manuel: environ 70%);
Réduction de la main-d'œuvre: 2 à 4 personnes par chaîne de production, efficacité de détection élevée;
Grâce à la fonction SPC, les défauts de processus peuvent être comptés avec précision et contrôlés efficacement;
La stabilité est beaucoup plus élevée que celle du travail manuel, et une utilisation à long terme peut réduire considérablement le coût global;
Il peut renforcer la force globale de l'entreprise et améliorer efficacement sa compétitivité globale.
Les modèles classiques approximatifs des machines JUKI SMT sont les suivants:
Le nombre total d'équipements utilisés pour la production d'électricité est estimé en fonction du nombre d'équipements utilisés.
Le produit doit être soumis à un contrôle d'approvisionnement.
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100;
JUKI série complète de machines SMT série KJ
La série KE KE-730/750/760, KE-2010/2020/2030/2050/2060/2070/2080 KE-3010/3020
La série FX FX-1/FX-2/FX-3 est une machine à grande vitesse
RX-6 RX-7 FX-3RL
La série JX LED est une machine spéciale de placement JX-100 JX-200 JX-300LED JX-350LED
KD-2077 machine SMT intelligente à grande vitesse RS-1
Le JUKI KJ-01 KJ-02 KJ01 KJ02
Je ne sais pas.X1/X3 Paramètres techniques de l'équipement d'inspection optique AOI hors ligne
| Spécifications fonctionnelles | |
| Plaque de circuit imprimé testée | Le four de reflux SMT, le four de pré-reflux, l'inspection de la carte de circuit imprimé, la pré-soudage par soudage ondulé, l'inspection de la carte de circuit imprimé par soudage ondulé |
| Méthode de détection | Extraction des couleurs, modélisation statistique, comparaison d'images en couleur, réglage automatique des paramètres en fonction des différents points de détection (comme décalage, polarité, court-circuit, etc.) |
| La caméra | Caméra numérique intelligente en couleur |
| Résolution/portée visuelle/vitesse |
Optionnel: 25 μm/FOV pixel: 40,70 mm X 30,90 mm Vitesse de détection < 270 ms/FOV |
| source lumineuse | Source lumineuse LED à haute luminosité RRGB coaxiale à tour d'anneau (lumière couleur) |
| Mode de programmation | Écriture manuelle, encadrement automatique, importation de données CAO et bibliothèques automatiques de correspondance |
| Commande à distance | Opération à distance, visualisation, démarrage ou arrêt du fonctionnement de la machine, modification de programmes, etc. à tout moment, n'importe où, n'importe quand, n'importe où via le réseau TCP/IP |
| Système de codes à barres | Reconnaissance automatique par caméra et transmission du code à barres (code 1D ou 2D) et fonction multi-marque (y compris Bad Mark) |
| Mode serveur | En utilisant un serveur central, plusieurs ensembles de données AOI peuvent être gérés de manière centralisée |
| système d'exploitation | Windows7 professionnel |
| Vérifiez la sortie du résultat | Moniteur LCD de 22 pouces |
| Spécifications du système | |
| Plage de taille des PCB | 50 × 50 mm (min) ≈ 430 × 330 mm (max) |
| Plage d'épaisseur des PCB | 0.3 à 5 mm |
| Dégagement des bords du système de serrage des PCB | Le haut:3.5 mm En bas:3.5 mm |
| Poids maximal des PCB | 3 kilos |
| PCB flex | < 5 mm ou 2% de la longueur diagonale du PCB |
| Hauteur nette supérieure et inférieure des PCB | Partie supérieure du PCB: 30 mm Partie inférieure du PCB: 60 mm |
| Système de convoyeur | Ouverture et rétraction automatiques des fixations bilatérales, compensation automatique de la déformation de la flexion du PCB |
| Hauteur du convoyeur au-dessus du sol | 850 à 920 mm |
| Débit du convoyeur / temps | Les PCB se déplacent dans la direction Y Temps d'entrée/sortie: 2,5 secondes |
| Conducteur de plateforme X/Y | Propulsé par moteur à vis, précision de positionnement < 20μm; le PCB est fixé et la caméra se déplace dans la direction X |
| Énergie/pression de l'air | AC230V 50/60 Hz inférieur à 1 KVA / non requis |
| Poids du dispositif | À peu près 350 kg. |
| Facteur de forme de l'appareil | Pour les véhicules à moteur à commande autonome, les dimensions de l'appareil doivent être supérieures à: |
| Température ambiante et humidité | 10 à 35 °C 35 à 80% de RH (non condensée) |
| Sécurité des équipements | Conforme aux normes de sécurité CE |
Astuce: le cadre manquant de la résistance est le même cadre de détection que le cadre de la mauvaise pièce, qui détecte principalement le filtrage de soie.
