Détails sur le produit:
Conditions de paiement et expédition:
|

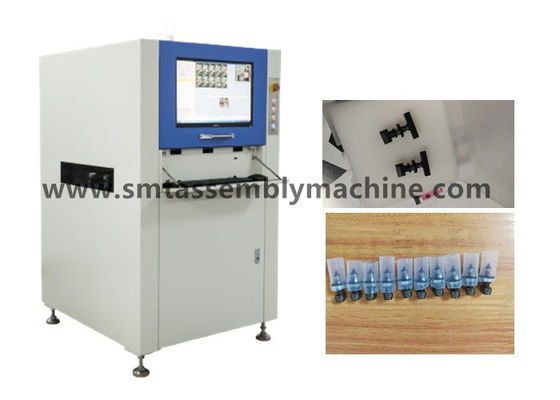

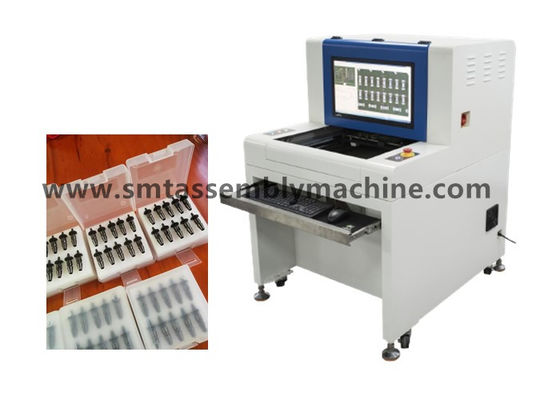

| Nom du produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Contrôle: | Après la soudure sans plomb de vague |
| Méthode de détection: | Fonctions statistiques | Couverture de détection: | Des composants sont cassés et flottement |
| Mettre en évidence: | PCBAS a automatisé l'équipement optique d'inspection,Yamaha a automatisé l'équipement optique d'inspection,Machine optique en différé d'inspection |
||
La fonction de l'équipement d'essai AOI est de détecter les produits défectueux du contrôle des cartes PCBA.
Après le soudage par ondes de la prise DIP: plus d'étain, moins d'étain, trou d'étain, court-circuit, broche non sortie, etc.
Après le four SMT: pièces manquantes, désalignement, pièces erronées, polarité inversée, rupture, pollution, moins d'étain, plus d'étain, court-circuit, soudure virtuelle, etc.

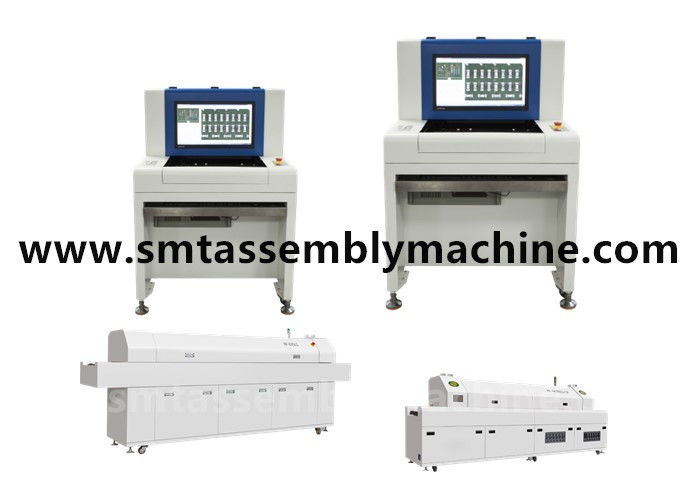

La machine de séparation des équipements et la machine en ligne.
Modèles hors ligne: produits de correctifs de détection X1, produits plug-in de détection X3;
Modèles en ligne: produits de patch de détection de photos de caméra X5, produits plug-in de détection de photos de caméra X6.
Tokyo Heavy Machinery est l'une des importantes filiales étrangères du groupe JUKI, qui a été créée en décembre 1994 à Shanghai, en Chine,principalement engagé dans la vente de machines de placement JUKI.
JUKI fabrique la division équipement de placement, entré dans le domaine des équipements de placement en 1987,et en 1987 JUKI a développé la série KP de petites machines de placement universelles.
La série KP-560, KP-620, KE-710/720 (positionnement mécanique) lancée en 1993, la série KE-730/740 (positionnement laser) en 1995,
En 1997, la machine de placement de la série KE-750/760 a été lancée, la KD-2077 a été lancée en 1998, et JUKI a officiellement ouvert l'ère des machines à moyenne vitesse de 2000 à 2009.
En 2000, la série KE-2000 a été lancée, machine de placement à grande vitesse KE-2010, machine de placement universelle à grande vitesse KE-2020; 2001 machine de placement à grande vitesse KE-2030
. 2003 machine de placement à grande vitesse KE-2050, machine de placement universelle à grande vitesse KE-2060; 2004 machine de placement de module à grande vitesse FX-1;
2005 nouvelle génération de presse universelle CX-1; En 2007, la machine de placement d'as JUKI est née, machine de placement à grande vitesse KE-2070, machine de placement universelle à grande vitesse KE-2080;
2008 Distributeur à grande vitesse KD-2077, monteur de module à grande vitesse FX-2, monteur de module à grande vitesse FX-3;
2010-2017 JUKI est entré dans le programme de combinaison de lignes SMT
En 2010, la machine de placement JX-100LED a été introduite, en 2011, la machine de placement universelle JX-200, la machine de placement universelle à grande vitesse KE-3010, la machine de placement universelle à grande vitesse KE-3020,
Monteur de modules à grande vitesse FX-3R; machine de placement de LED 2013 JX-300LED, plate-forme multitâche JM-20; machine de placement de modules compacts à grande vitesse 2014 RX-6,
machine d'inspection visuelle du substrat RV-1; En 2016, la machine de module haute performance JUKI est née, et la machine de placement de module compact à grande vitesse de la série RX RX-7 a été lancée,module compact à grande vitesse
Monteur RX-6R, monteur d'extension à grande vitesse JX-350, machine d'impression à soudure de pâte RP-1, machine d'inspection visuelle de substrat RV-2, 2017 Le roi le plus vendu RS-1 est né!
une puissance de sortie supérieure à 100 W;
Mars 2019 machine de placement de module intelligent à grande vitesse RS-1R, machine de placement de module intelligent à grande vitesse RX-7R
Les modèles classiques de machines de placement JUKI sont les suivants:
Le nombre total d'équipements utilisés pour la production d'électricité est estimé en fonction du nombre d'équipements utilisés.
Le produit doit être soumis à un contrôle d'approvisionnement.
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100;
La série KJ de la machine de placement JUKI
La série KE KE-730/750/760, KE-2010/2020/2030/2050/2060/2070/2080 KE-3010/3020
La série FX FX-1/ FX-2/ FX-3 sont des machines à grande vitesse
RX-6 RX-7 FX-3RL
La série JX LED est une machine spéciale de placement JX-100 JX-200 JX-300LED JX-350LED
KD-2077 Machine de placement intelligente à grande vitesse RS-1
Le JUKI KJ-01 KJ-02 KJ01 KJ02
Paramètres et configuration du dispositif
| Spécifications fonctionnelles | |
| Plaque de circuit imprimé testée | Le four de reflux SMT, le four de pré-reflux, l'inspection de la carte de circuit imprimé, la pré-soudage par soudage ondulé, l'inspection de la carte de circuit imprimé par soudage ondulé |
| Méthode de détection | Extraction des couleurs, modélisation statistique, comparaison d'images en couleur, réglage automatique des paramètres en fonction des différents points de détection (comme décalage, polarité, court-circuit, etc.) |
| La caméra | Caméra numérique intelligente en couleur |
| Résolution/portée visuelle/vitesse | Optionnel: 25 μm/FOV pixel: 40,70 mm X 30,90 mm Vitesse de détection < 270 ms/FOV |
| source lumineuse | Source lumineuse LED à haute luminosité RRGB coaxiale à tour d'anneau (lumière couleur) |
| Mode de programmation | Écriture manuelle, encadrement automatique, importation de données CAO et bibliothèques automatiques de correspondance |
| Commande à distance | Opération à distance, visualisation, démarrage ou arrêt du fonctionnement de la machine, modification de programmes, etc. à tout moment, n'importe où, n'importe quand, n'importe où via le réseau TCP/IP |
| Système de codes à barres | Reconnaissance automatique par caméra et transmission du code à barres (code 1D ou 2D) et fonction multi-marque (y compris Bad Mark) |
| Mode serveur | En utilisant un serveur central, plusieurs ensembles de données AOI peuvent être gérés de manière centralisée |
| système d'exploitation | Windows7 professionnel |
| Vérifiez la sortie du résultat | Moniteur LCD de 22 pouces |
| Spécifications du système | |
| Plage de taille des PCB | 50 × 50 mm (min) ≈ 430 × 330 mm (max) |
| Plage d'épaisseur des PCB | 0.3 à 5 mm |
| Dégagement des bords du système de serrage des PCB | Le haut:3.5 mm En bas:3.5 mm |
| Poids maximal des PCB | 3 kilos |
| PCB flex | < 5 mm ou 2% de la longueur diagonale du PCB |
| Hauteur nette supérieure et inférieure des PCB | Partie supérieure du PCB: 30 mm Partie inférieure du PCB: 60 mm |
| Système de convoyeur | Ouverture et rétraction automatiques des fixations bilatérales, compensation automatique de la déformation de la flexion du PCB |
| Hauteur du convoyeur au-dessus du sol | 850 à 920 mm |
| Débit du convoyeur / temps | Les PCB se déplacent dans la direction Y Temps d'entrée/sortie: 2,5 secondes |
| Conducteur de plateforme X/Y | Propulsé par moteur à vis, précision de positionnement < 20μm; le PCB est fixé et la caméra se déplace dans la direction X |
| Énergie/pression de l'air | AC230V 50/60 Hz inférieur à 1 KVA / non requis |
| Poids du dispositif | À peu près 350 kg. |
| Facteur de forme de l'appareil | Pour les véhicules à moteur à commande autonome, les dimensions de l'appareil doivent être supérieures à: |
| Température ambiante et humidité | 10 à 35 °C 35 à 80% de RH (non condensée) |
| Sécurité des équipements | Conforme aux normes de sécurité CE |
Astuce: le cadre manquant de la résistance est le même cadre de détection que le cadre de la mauvaise pièce, qui détecte principalement le filtrage de soie.
