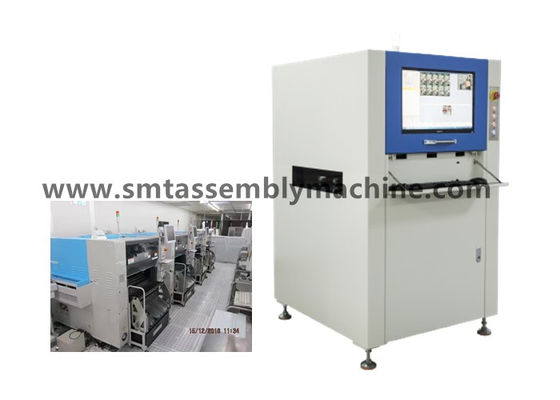

Nom de produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
---|---|---|---|
Dimension: | 1070*900*1310mm | Contrôle: | Arrière d'inspection de carte |
Méthode de dépistage: | Luminance d'analyse | Couverture de détection: | Pièces absentes de polarité |
Surligner: | Machine d'aoi de carte PCB de PCBAS,Machine d'aoi de carte PCB de JUKI,Machine de carte PCB d'aoi de JUKI |
Shenzhen Wanbo Cie. de pointe, Ltd est un fabriquant d'équipement électronique professionnel intégrant la R&D, la production et les ventes, produisant : Équipement d'essai d'AOI, machine embrochable d'AI, vague soudant, soudure de ré-écoulement, plate-forme de connexion, chargement automatique et équipement machine de déchargement, machine d'empilement, machine de coin et tout autre ; L'entrepôt a l'équipement d'occasion : Machine de placement de Panasonic, machine de placement de Yamaha, machine de placement de JUKI, machine de placement de Samsung, machine domestique de placement d'EZ-passage, machine domestique de placement de machine de plate-forme, machine d'impression, équipement de soudure de ré-écoulement et autre de soutien ; L'entrepôt a des accessoires : les moteurs, les panneaux, laser se dirige, CONDUCTEUR d'accessoires, becs, etc.
La fonction de l'équipement d'essai d'AOI est de détecter les produits défectueux de contrôle de conseil de PCBA.
Après la soudure de vague du périphérique prêt à brancher d'IMMERSION : plus d'étain, moins d'étain, trou de bidon, court-circuit, goupille pas, etc.
Après four de SMT : pièces absentes, désalignement, pièces fausses, inverse de polarité, rupture, pollution, moins d'étain, plus d'étain, de court-circuit, soudure virtuelle, etc.
Ligne machine et machine en ligne de séparation d'équipement.

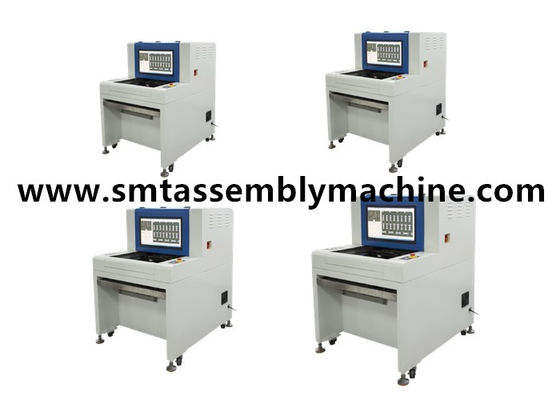

Modèles en différé : Produits de correction de la détection X1, produits embrochables de la détection X3 ;
Modèles en ligne : Produits de correction de détection de photo de la caméra X5, produits embrochables de détection de photo de la caméra X6.
1. principe d'AOI : employez les principes et la technologie optiques modernes d'appareil photo numérique pour tirer l'objet détecté en temps réel, pour analyser et traiter l'image saisie par l'ordinateur et le logiciel particulier, et produisez automatiquement des résultats de détection.
2. fonction d'AOI : Taux efficace de détection d'AOI : plus de 99% (taux manuel de détection : environ 70%) ;
Réduisez de travail : 2-4 personnes/chaînes de production, efficacité élevée de détection ;
Par la fonction de SPC, les défauts de processus peuvent être exactement comptés et peuvent être effectivement commandés ;
La stabilité est beaucoup plus haute que cela d'une utilité de travail et à long terme, le coût complet peut être sensiblement réduite ;
Il peut accroître la force complète de la société et effectivement améliorer la compétitivité globale de la société.
SMD est l'abréviation des dispositifs montés extérieurs, qui des moyens : le dispositif extérieur de bâti, c'est SMT (bâti extérieur
Composants de technologie), y compris la PUCE, CONCESSION, SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, MCM et ainsi de suite.
Des composants extérieurs de bâti ont été présentés il y a environ pendant deux décennies et ont déclenché une nouvelle ère. Des composants passifs aux composants actifs et aux circuits intégrés,
Le résultat final est un dispositif extérieur de bâti (SMD) qui peut être assemblé par l'intermédiaire de l'équipement de transfert.
Pendant longtemps, on l'a supposé que tous les composants d'avance seraient par la suite disponibles en paquets de SMD.
SMT est l'abréviation de la technologie extérieure de bâti, qui signifie : technologie extérieure d'assemblée, qui est actuellement la technologie et le processus les plus populaires dans l'industrie d'assemblée de l'électronique.
SMT est une nouvelle génération de la technologie d'assemblée électronique, qui comprime les composants électroniques traditionnels dans les dispositifs qui sont seulement quelques dixièmes de la taille.
En conséquence, l'ensemble électronique de produit est réalisé avec la fiabilité, la miniaturisation, le coût bas, et l'automation à haute densité et élevés de production.
Ce composant miniaturisé s'appelle : Dispositif de SMD (ou SMC, dispositif de puce). La méthode de processus d'assembler des composants sur une carte PCB imprimée de conseil s'appelle le processus de SMT.
Quelle est la différence entre SMT et l'IMMERSION ? Périphérique prêt à brancher d'IMMERSION de correction de SMD
La correction de SMT se rapporte à l'abréviation d'une série de processus traitée sur la base de la carte PCB, et la carte PCB (carte électronique) est une carte électronique.
SMT représente la technologie extérieure de bâti (technologie extérieure de bâti) (abréviation la technologie montée extérieure),
Il est l'un des technologies et des processus les plus populaires dans l'industrie d'assemblée de l'électronique.
Naturellement, quand vous dites SMT, la correction de SMD que vous vous référez ne devrait pas inclure des dispositifs d'IMMERSION, ainsi lui peut être dite que SMT est une correction et l'IMMERSION est un processus embrochable d'à travers-trou,
Suivant les indications de la figure ci-dessous, la différence entre les dispositifs et les processus, habituellement processus de SMT (SMD) est d'employer la soudure de ré-écoulement pour accomplir la soudure,
L'IMMERSION utilise habituellement la soudure de vague ou la machine de soudure complètement automatique d'immersion pour accomplir la soudure !
Paramètres et configuration de dispositif
Caractéristiques fonctionnelles | |
Carte examinée | Four de pré-ré-écoulement de four de ré-écoulement de SMT, inspection de panneau de courrier-circuit, pré-soudure de soudure de vague, inspection de soudure de panneau de courrier-circuit de vague |
Méthode de dépistage | Extraction de couleur, modélisation statistique, comparaison polychrome d'image, arrangement automatique des paramètres selon différents points de détection (tels que la compensation, la polarité, le court-circuit, etc.) |
Caméra | Appareil photo numérique intelligent polychrome |
Résolution/portée optique/vitesse |
Facultatif : CHAMP DE VISION 25μm/Pixel : norme de vitesse de détection de 40.70mm< 270ms=""> X30.90mm : CHAMP DE VISION 20μm/Pixel : vitesse de détection de 32.56mm×24.72mm<260ms> facultative : CHAMP DE VISION 15μm/Pixel : vitesse de détection de 24.42mm X18.54mm< 240ms=""> facultative : CHAMP DE VISION 10μm/Pixel : vitesse de détection de 16.28mm X12.36mm< 220ms=""> |
source lumineuse | Intense source lumineuse coaxiale de la tour LED d'anneau du luminosité RRGB (lumière de couleur) |
Mode 100 | Écriture manuelle, encadrement automatique, importation de données de DAO et bibliothèques automatiques de correspondance |
À télécommande | Opération à distance, visionnement, commencer ou arrêter des programmes de fonctionnement, de modification de machine, etc. n'importe quand, n'importe où, n'importe quand, n'importe où par le réseau de TCP/IP |
Système de code barres | Reconnaissance de caméra et transmission de code barres (1D ou 2D code), et fonction automatiques de multi-marque (mauvaise marque y compris) |
Mode de serveur | Utilisant un serveur central, plusieurs ensembles de données d'AOI peuvent être centralement contrôlés |
système d'exploitation | Professionnel Windows7 |
Vérifiez la sortie de résultat | moniteur d'affichage à cristaux liquides de 22 pouces |
Caractéristiques de système | |
Classe de grandeur de carte PCB | 50×50mm (minute) ~430×330mm (maximum) |
Gamme d'épaisseur de carte PCB | 0,3 à 5 millimètres |
Carte PCB maintenant le dégagement de bord de système | DESSUS : le fond de 3,5 millimètres : 3,5 millimètres |
Poids maximum de carte PCB | 3KG |
Câble de carte PCB | <5mm or="" 2=""> |
Dessus de carte PCB et taille nette inférieure | Côté supérieur de carte PCB : côté du fond de carte PCB de 30 millimètres : 60 millimètres |
Système de convoyeur | Ouverture et rétraction automatiques des montages bilatéraux, compensation automatique de déformation de recourbement de carte PCB |
Taille de convoyeur au-dessus de la terre | 850 à 920 millimètres |
Écoulement/temps de convoyeur | La carte PCB se déplace le temps de la direction In/out de Y : 2,5 secondes |
Conducteur de plate-forme de X/Y | Vissez entraîné par un moteur électrique, en plaçant l'exactitude < 20=""> |
Alimentation d'énergie/pression atmosphérique | AC230V 50/60 hertz moins que 1KVA/non requis |
Poids de dispositif | APPROXIMATIVEMENT 350KG |
Facteur de forme de dispositif | 1070×900×1310mm (L×W×H) |
Température ambiante et humidité | Rhésus de 10~35°C 35~80% (sans condensation) |
Sécurité d'équipement | Se conforme aux normes de sécurité de la CE |
Astuce : Le cadre absent de la résistance est le même cadre de détection que le cadre faux de partie, qui détecte principalement le criblage en soie.
