Détails sur le produit:
Conditions de paiement et expédition:
|

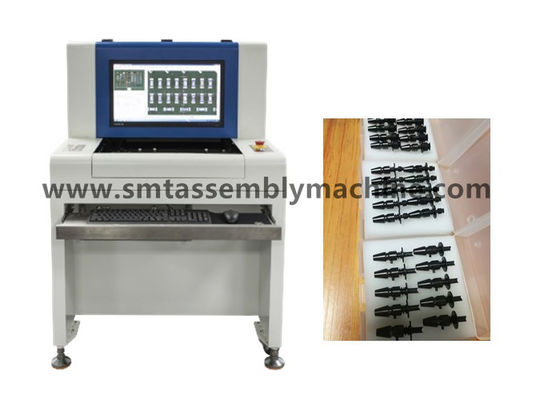

| Nom du produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Contrôle: | soudure après vague |
| Méthode de détection: | analyse statistique | Couverture de détection: | court-circuit de pollution |
La fonction de l'équipement d'essai AOI est de détecter les produits défectueux du contrôle des cartes PCBA.
Après le soudage par ondes de la prise DIP: plus d'étain, moins d'étain, trou d'étain, court-circuit, broche non sortie, etc.
Après le four SMT: pièces manquantes, désalignement, pièces erronées, polarité inversée, rupture, pollution, moins d'étain, plus d'étain, court-circuit, soudure virtuelle, etc.

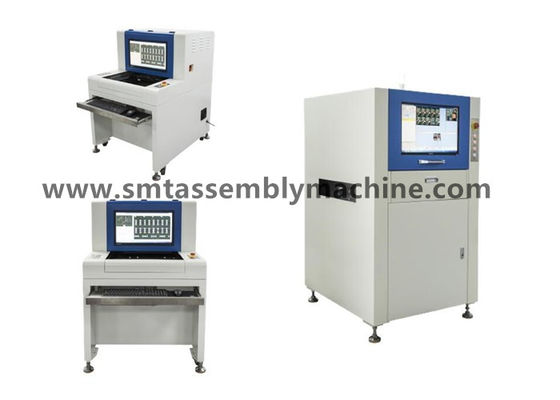

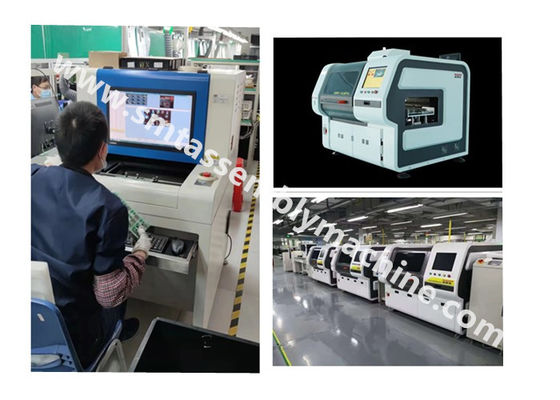

La machine de séparation des équipements et la machine en ligne.
Modèles hors ligne: produits de correctifs de détection X1, produits plug-in de détection X3;
Modèles en ligne: produits de patch de détection de photos de caméra X5, produits plug-in de détection de photos de caméra X6.
Fonctionnalité logicielle puissante
◆ extraction des couleurs, analyse statistique ◆ reconnaissance des caractères (OCR) ◆ analyse de la distance des couleurs
◆ Ponte IC ◆ Analyse de la gravité spécifique en noir et blanc ◆ Analyse de la luminosité
◆ analyse graphique de la similitude ◆ importation de données CAD ◆ fonction statistique SPC
Conception de structures mécaniques de précision
◆Base de la machine à haute rigidité, centre de gravité mécanique raisonnable, faible vibration pendant le fonctionnement, belle et généreuse apparence
◆Relée de guidage à vis de précision, fil de fer
◆ Fixation automatique de précision, chargement et déchargement de PCB faciles et rapides
◆Technologie d'assemblage élaborée pour assurer l'utilisation stable et la longue durée de vie de l'ensemble de la machine.
Contrôle électrique stable
◆Système d'entraînement servo, stable et mature
◆Le contrôle de mouvement mature et stable du LS
◆EPIX, une technologie avancée de capture et de traitement d'images
◆OMRON stabilise divers appareils électriques, une longue durée de vie
◆LAAP câble à chaîne de traction à haute flexibilité, la durée de vie peut atteindre 5 à 8 millions de fois
◆ Stabilité du circuit, entretien facile, sécurité.
Conception scientifique de la source lumineuse
◆Diodes électroluminescentes Philips
◆La technologie de traitement globale assure la précision de l'angle d'éclairage de la source lumineuse
◆ Détection stricte de la luminosité
◆Test de vieillissement strict, durée de vie garantie de 50 000 heures
◆ L'utilisation scientifique du principe de la lumière à trois couleurs peut faire apparaître le composant sous différentes couleurs du corps et le souder sous différents angles pour atteindre des objectifs de détection précis.
Paramètres et configuration du dispositif
| Spécifications fonctionnelles | |
| Plaque de circuit imprimé testée | Le four de reflux SMT, le four de pré-reflux, l'inspection de la carte de circuit imprimé, la pré-soudage par soudage ondulé, l'inspection de la carte de circuit imprimé par soudage ondulé |
| Méthode de détection | Extraction des couleurs, modélisation statistique, comparaison d'images en couleur, réglage automatique des paramètres en fonction des différents points de détection (comme décalage, polarité, court-circuit, etc.) |
| La caméra | Caméra numérique intelligente en couleur |
| Résolution/portée visuelle/vitesse |
Optionnel: 25 μm/FOV pixel: 40,70 mm X 30,90 mm Vitesse de détection < 270 ms/FOV |
| source lumineuse | Source lumineuse LED à haute luminosité RRGB coaxiale à tour d'anneau (lumière couleur) |
| Mode de programmation | Écriture manuelle, encadrement automatique, importation de données CAO et bibliothèques automatiques de correspondance |
| Commande à distance | Opération à distance, visualisation, démarrage ou arrêt du fonctionnement de la machine, modification de programmes, etc. à tout moment, n'importe où, n'importe quand, n'importe où via le réseau TCP/IP |
| Système de codes à barres | Reconnaissance automatique par caméra et transmission du code à barres (code 1D ou 2D) et fonction multi-marque (y compris Bad Mark) |
| Mode serveur | En utilisant un serveur central, plusieurs ensembles de données AOI peuvent être gérés de manière centralisée |
| système d'exploitation | Windows7 professionnel |
| Vérifiez la sortie du résultat | Moniteur LCD de 22 pouces |
| Spécifications du système | |
| Plage de taille des PCB | 50 × 50 mm (min) ≈ 430 × 330 mm (max) |
| Plage d'épaisseur des PCB | 0.3 à 5 mm |
| Dégagement des bords du système de serrage des PCB | Le haut:3.5 mm En bas:3.5 mm |
| Poids maximal des PCB | 3 kilos |
| PCB flex | < 5 mm ou 2% de la longueur diagonale du PCB |
| Hauteur nette supérieure et inférieure des PCB | Partie supérieure du PCB: 30 mm Partie inférieure du PCB: 60 mm |
| Système de convoyeur | Ouverture et rétraction automatiques des fixations bilatérales, compensation automatique de la déformation de la flexion du PCB |
| Hauteur du convoyeur au-dessus du sol | 850 à 920 mm |
| Débit du convoyeur / temps | Les PCB se déplacent dans la direction Y Temps d'entrée/sortie: 2,5 secondes |
| Conducteur de plateforme X/Y | Propulsé par moteur à vis, précision de positionnement < 20μm; le PCB est fixé et la caméra se déplace dans la direction X |
| Énergie/pression de l'air | AC230V 50/60 Hz inférieur à 1 KVA / non requis |
| Poids du dispositif | À peu près 350 kg. |
| Facteur de forme de l'appareil | Pour les véhicules à moteur à commande autonome, les dimensions de l'appareil doivent être supérieures à: |
| Température ambiante et humidité | 10 à 35 °C 35 à 80% de RH (non condensée) |
| Sécurité des équipements | Conforme aux normes de sécurité CE |
Astuce: le cadre manquant de la résistance est le même cadre de détection que le cadre de la mauvaise pièce, qui détecte principalement le filtrage de soie.
