Détails sur le produit:
Conditions de paiement et expédition:
|

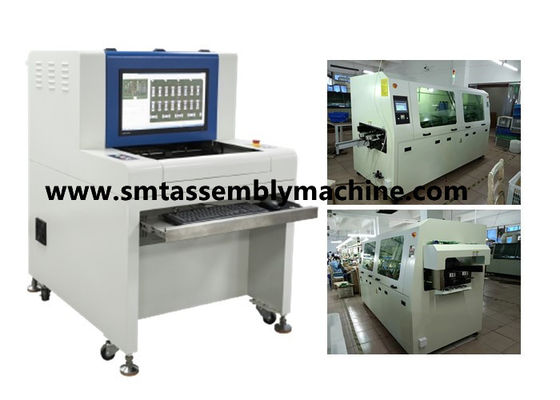

| Nom du produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Contrôle: | Après la soudure de vague |
| Méthode de détection: | analyse statistique | Couverture de détection: | Court-circuit, pollution |
Shenzhen Wanbo Hi-Tech Co., Ltd. adhère au principe de sincérité, de simplicité, de pragmatisme et de modestie, adhère au principe de rechercher la vérité à partir des faits, utilise les produits comme moyen,et adopte la nouvelle forme de création de services IP comme philosophie d'entreprise, nous fournissons aux clients des solutions pour réaliser la valeur sociale de l'entreprise et de l'équipe.
La fonction de l'équipement d'essai AOI est de détecter les produits défectueux du contrôle des cartes PCBA.
Après le soudage par ondes de la prise DIP: plus d'étain, moins d'étain, trou d'étain, court-circuit, broche non sortie, etc.
Après le four SMT: pièces manquantes, désalignement, pièces erronées, polarité inversée, rupture, pollution, moins d'étain, plus d'étain, court-circuit, soudure virtuelle, etc.

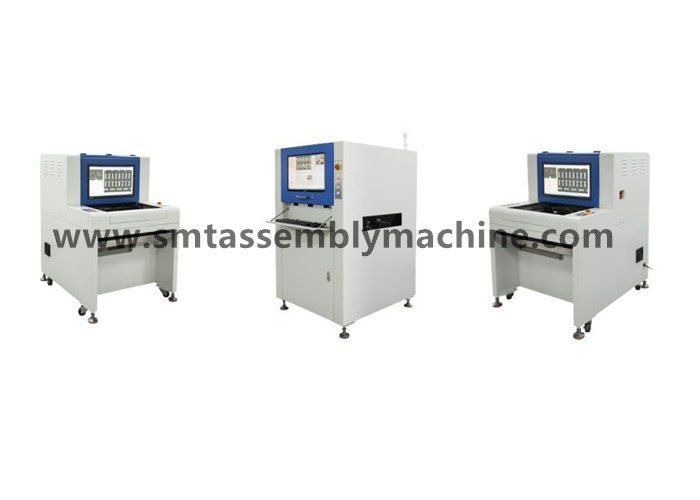

La machine de séparation des équipements et la machine en ligne.
Modèles hors ligne: produits de correctifs de détection X1, produits plug-in de détection X3;
Modèles en ligne: produits de patch de détection de photos de caméra X5, produits plug-in de détection de photos de caméra X6.
Avantages de l'AIO:
1) Objets à inspecter:
Après le soudage par ondes de la prise DIP: plus d'étain, moins d'étain, trou d'étain, court-circuit, broche non sortie, etc.
SMT: pièces manquantes, désalignement, pièces incorrectes, polarité inversée, rupture, pollution, moins d'étain, plus d'étain, court-circuit, soudure virtuelle, etc.
2) Des logiciels puissants
◆Extraction des couleurs, analyse statistique ◆Reconnaissance des caractères (OCR) ◆Analyse de la distance des couleurs
◆Prontage de circuits intégrés ◆Analyse de la gravité spécifique en noir et blanc ◆Analyse de la luminance
◆ Analyse graphique des similitudes ◆ Importation de données CAO ◆ Fonction de statistique SPC
◆ gestion du niveau de fonctionnement ◆ numérisation des codes à barres ◆ programmation hors ligne
◆Fonction de données CAO ◆Identification et détection automatiques de la surface inférieure ◆Détection multi-panels
Il peut générer et exporter des rapports quotidiens, hebdomadaires et mensuels.
◆Pouvoir être connecté à plusieurs stations de maintenance
3) Conception de structures mécaniques de précision
◆Base de la machine à haute rigidité, centre de gravité mécanique raisonnable, faible vibration pendant le fonctionnement, belle et généreuse apparence
◆Relée de guidage à vis de précision, fil de fer
◆ Fixation automatique de précision, chargement et déchargement de PCB faciles et rapides
◆Technologie d'assemblage élaborée pour assurer l'utilisation stable et la longue durée de vie de l'ensemble de la machine.
4) Contrôle électrique stable
◆Système d'entraînement servo, stable et mature
◆Le contrôle de mouvement mature et stable du LS
◆EPIX, une technologie avancée de capture et de traitement d'images
◆OMRON stabilise divers appareils électriques, une longue durée de vie
◆LAAP câble à chaîne de traction à haute flexibilité, la durée de vie peut atteindre 5 à 8 millions de fois
◆ Stabilité du circuit, entretien facile, sécurité.
5) Conception scientifique des sources lumineuses
◆Diodes électroluminescentes Philips
◆La technologie de traitement globale assure la précision de l'angle d'éclairage de la source lumineuse
◆ Détection stricte de la luminosité
◆Test de vieillissement strict, durée de vie garantie de 50 000 heures
◆ L'utilisation scientifique du principe de la lumière à trois couleurs peut faire apparaître le composant sous différentes couleurs du corps et le souder sous différents angles pour atteindre des objectifs de détection précis.
Paramètres et configuration du dispositif
| Spécifications fonctionnelles | |
| Plaque de circuit imprimé testée | Le four de reflux SMT, le four de pré-reflux, l'inspection de la carte de circuit imprimé, la pré-soudage par soudage ondulé, l'inspection de la carte de circuit imprimé par soudage ondulé |
| Méthode de détection | Extraction des couleurs, modélisation statistique, comparaison d'images en couleur, réglage automatique des paramètres en fonction des différents points de détection (comme décalage, polarité, court-circuit, etc.) |
| La caméra | Caméra numérique intelligente en couleur |
| Résolution/portée visuelle/vitesse | Optionnel: 25 μm/FOV pixel: 40,70 mm X 30,90 mm Vitesse de détection < 270 ms/FOV |
| source lumineuse | Source lumineuse LED à haute luminosité RRGB coaxiale à tour d'anneau (lumière couleur) |
| Mode de programmation | Écriture manuelle, encadrement automatique, importation de données CAO et bibliothèques automatiques de correspondance |
| Commande à distance | Opération à distance, visualisation, démarrage ou arrêt du fonctionnement de la machine, modification de programmes, etc. à tout moment, n'importe où, n'importe quand, n'importe où via le réseau TCP/IP |
| Système de codes à barres | Reconnaissance automatique par caméra et transmission du code à barres (code 1D ou 2D) et fonction multi-marque (y compris Bad Mark) |
| Mode serveur | En utilisant un serveur central, plusieurs ensembles de données AOI peuvent être gérés de manière centralisée |
| système d'exploitation | Windows7 professionnel |
| Vérifiez la sortie du résultat | Moniteur LCD de 22 pouces |
| Spécifications du système | |
| Plage de taille des PCB | 50 × 50 mm (min) ≈ 430 × 330 mm (max) |
| Plage d'épaisseur des PCB | 0.3 à 5 mm |
| Dégagement des bords du système de serrage des PCB | Le haut:3.5 mm En bas:3.5 mm |
| Poids maximal des PCB | 3 kilos |
| PCB flex | < 5 mm ou 2% de la longueur diagonale du PCB |
| Hauteur nette supérieure et inférieure des PCB | Partie supérieure du PCB: 30 mm Partie inférieure du PCB: 60 mm |
| Système de convoyeur | Ouverture et rétraction automatiques des fixations bilatérales, compensation automatique de la déformation de la flexion du PCB |
| Hauteur du convoyeur au-dessus du sol | 850 à 920 mm |
| Débit du convoyeur / temps | Les PCB se déplacent dans la direction Y Temps d'entrée/sortie: 2,5 secondes |
| Conducteur de plateforme X/Y | Propulsé par moteur à vis, précision de positionnement < 20μm; le PCB est fixé et la caméra se déplace dans la direction X |
| Énergie/pression de l'air | AC230V 50/60 Hz inférieur à 1 KVA / non requis |
| Poids du dispositif | À peu près 350 kg. |
| Facteur de forme de l'appareil | Pour les véhicules à moteur à commande autonome, les dimensions de l'appareil doivent être supérieures à: |
| Température ambiante et humidité | 10 à 35 °C 35 à 80% de RH (non condensée) |
| Sécurité des équipements | Conforme aux normes de sécurité CE |
Astuce: le cadre manquant de la résistance est le même cadre de détection que le cadre de la mauvaise pièce, qui détecte principalement le filtrage de soie.
