Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Équipement d'essai d'AOI | Modèle: | SZ-X1 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | La caméra: | Numérique futé de caméra polychrome |
| Essai minimal de partie: | 01005chip et 0.3pitch IC 10µm | Vérifiez la sortie de résultat: | Moniteur d'affichage à cristaux liquides 22 pouces |
Shenzhen Wanbo Hi-Tech Co., Ltd. est un fabricant professionnel d'équipements électroniques intégrant la R&D, la production et les ventes, produisant: équipement d'essai AOI, machine de branchement AI, soudure à ondes,soudage par reflux, plateforme de raccordement, machine automatique de chargement et de déchargement, machine à empiler, machine à coin et autres équipements; l'entrepôt dispose d'équipements d'occasion: machine de placement Panasonic,Machine de placement Yamaha, machine de placement JUKI, machine de placement Samsung, machine de placement EZ-pass domestique, machine de placement de plateforme domestique, machine d'impression, soudage par reflux et autres équipements auxiliaires;L'entrepôt est équipé d'accessoires: moteurs, planches, têtes laser, accessoires FEEDER, buses, etc.
La fonction de l'équipement d'essai AOI est de détecter les produits défectueux du contrôle des cartes PCBA.
Après le soudage par ondes de la prise DIP: plus d'étain, moins d'étain, trou d'étain, court-circuit, broche non sortie, etc.
Après le four SMT: pièces manquantes, désalignement, pièces erronées, polarité inversée, rupture, pollution, moins d'étain, plus d'étain, court-circuit, soudure virtuelle, etc.
La machine de séparation des équipements et la machine en ligne.

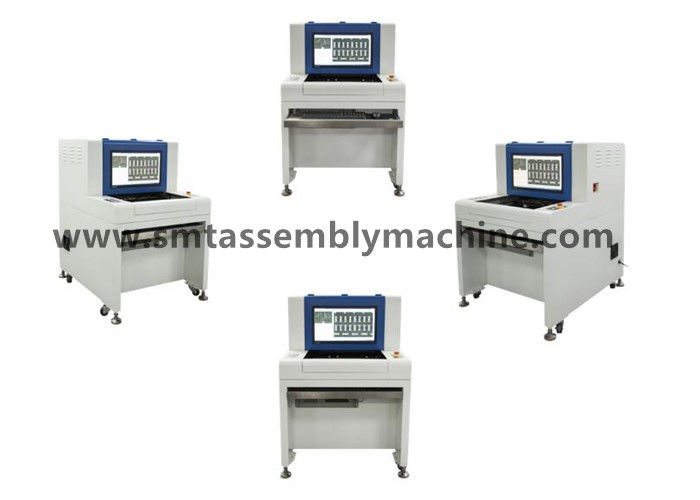

Modèles hors ligne: produits de correctifs de détection X1, produits plug-in de détection X3;
Modèles en ligne: produits de patch de détection de photos de caméra X5, produits plug-in de détection de photos de caméra X6.
Je ne sais pas.X1/X3AOI hors ligneIntroduction du produit

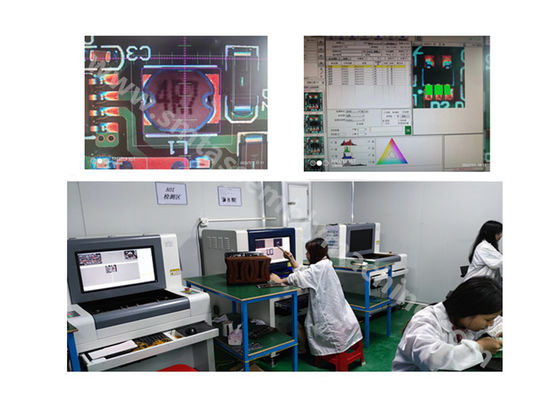

1. principe AOI: utiliser les principes optiques modernes et la technologie de caméra numérique pour filmer l'objet détecté en temps réel, analyser et traiter l'image capturée par ordinateur et logiciel spécial,et génère automatiquement les résultats de détection.
2. Fonction AOI: taux de détection efficace de l'AOI: plus de 99% (taux de détection manuel: environ 70%);
Réduction de la main-d'œuvre: 2 à 4 personnes par chaîne de production, efficacité de détection élevée;
Grâce à la fonction SPC, les défauts de processus peuvent être comptés avec précision et contrôlés efficacement;
La stabilité est beaucoup plus élevée que celle de la main-d'œuvre, l'utilisation à long terme, le coût global peut être considérablement réduit;
Il peut renforcer la force globale de l'entreprise et améliorer efficacement sa compétitivité globale.
| Spécifications fonctionnelles | |
| Plaque de circuit imprimé testée | Le four de reflux SMT, le four de pré-reflux, l'inspection de la carte de circuit imprimé, la pré-soudage par soudage ondulé, l'inspection de la carte de circuit imprimé par soudage ondulé |
| Méthode de détection | Extraction des couleurs, modélisation statistique, comparaison d'images en couleur, réglage automatique des paramètres en fonction des différents points de détection (comme décalage, polarité, court-circuit, etc.) |
| La caméra | Caméra numérique intelligente en couleur |
| Résolution/portée visuelle/vitesse |
Optionnel: 25 μm/FOV pixel: 40,70 mm X 30,90 mm Vitesse de détection < 270 ms/FOV Standard: 20 μm/FOV de pixel: 32,56 mm × 24,72 mm Vitesse de détection < 260 ms/FOV Optionnel: 15 μm/FOV de pixel: 24,42 mm X 18,54 mm Vitesse de détection < 240 ms/FOV Optionnel: 10 μm/pixel FOV: 16,28 mm X 12,36 mm Vitesse de détection < 220 ms/FOV |
| source lumineuse | Source lumineuse LED à haute luminosité RRGB coaxiale à tour d'anneau (lumière couleur) |
| Mode de programmation | Écriture manuelle, encadrement automatique, importation de données CAO et bibliothèques automatiques de correspondance |
| Commande à distance | Opération à distance, visualisation, démarrage ou arrêt du fonctionnement de la machine, modification de programmes, etc. à tout moment, n'importe où, n'importe quand, n'importe où via le réseau TCP/IP |
| Détecter le type de couverture | Offset, moins d'étain, court-circuit, pollution, pièces manquantes, déviation, monument debout, debout sur le côté, renversement, pièces erronées, dommages, hauteur flottante, polarité, soudure virtuelle, soudage vide,déversement de colle, trou d'étain, épingle non sortie, etc. |
| Caractéristiques particulières | Plusieurs programmes s'exécutent en même temps, programme de rappel automatique pris en charge; pièces tournantes de 0 à 359° (en 1°) |
| Épreuves minimales de pièces | 10 μm:01005 puce et IC de 0,3 pas |
| Résumé des caractéristiques du produit et réglementation des procédés | Enregistrer les données de test tout au long du processus et effectuer des statistiques et des analyses, toute zone peut afficher l'état de la production et l'analyse de la qualité, et la sortie Excel, Txt et autres formats de fichiers |
| Système de codes à barres | Reconnaissance automatique par caméra et transmission du code à barres (code 1D ou 2D) et fonction multi-marque (y compris Bad Mark) |
| Mode serveur | En utilisant un serveur central, plusieurs ensembles de données AOI peuvent être gérés de manière centralisée |
| système d'exploitation | Windows7 professionnel |
| Vérifiez la sortie du résultat | Moniteur LCD de 22 pouces |
| Spécifications du système | |
Astuce: le cadre manquant de la résistance est le même cadre de détection que le cadre de la mauvaise pièce, qui détecte principalement le filtrage de soie.
