Détails sur le produit:
Conditions de paiement et expédition:
|

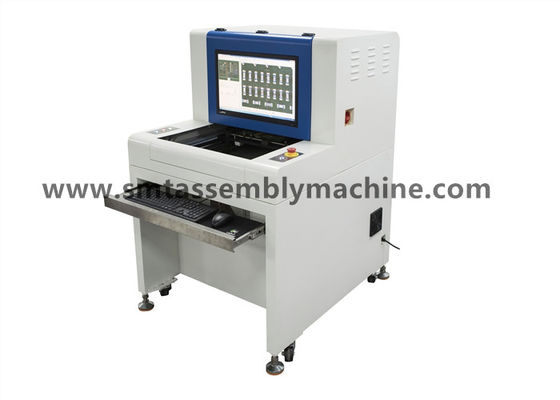

| Nom du produit: | Équipement d'essai d'AOI | Modèle: | SZ-X1 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | La caméra: | Appareil photo numérique intelligent couleur |
| Essai minimal de partie: | 10µm : 01005chip et 0.3pitch IC | Vérifiez la sortie de résultat: | moniteur d'affichage à cristaux liquides de 22 pouces |
Shenzhen Wanbo Hi-Tech Co., Ltd. est un fabricant professionnel d'équipements électroniques intégrant la R&D, la production et les ventes, produisant: équipement d'essai AOI, machine de branchement AI, soudure à ondes,soudage par reflux, plateforme de raccordement, machine automatique de chargement et de déchargement, machine à empiler, machine à coin et autres équipements; l'entrepôt dispose d'équipements d'occasion: machine de placement Panasonic,Machine de placement Yamaha, machine de placement JUKI, machine de placement Samsung, machine de placement EZ-pass domestique, machine de placement de plateforme domestique, machine d'impression, soudage par reflux et autres équipements auxiliaires;L'entrepôt est équipé d'accessoires: moteurs, planches, têtes laser, accessoires FEEDER, buses, etc.

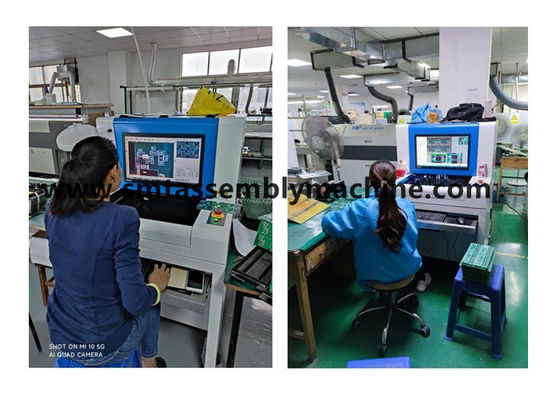

La fonction de l'équipement d'essai AOI est de détecter les produits défectueux du contrôle des cartes PCBA.
Après le soudage par ondes de la prise DIP: plus d'étain, moins d'étain, trou d'étain, court-circuit, broche non sortie, etc.
Après le four SMT: pièces manquantes, désalignement, pièces erronées, polarité inversée, rupture, pollution, moins d'étain, plus d'étain, court-circuit, soudure virtuelle, etc.
La machine de séparation des équipements et la machine en ligne.
Modèles hors ligne: produits de correctifs de détection X1, produits plug-in de détection X3;
Modèles en ligne: produits de patch de détection de photos de caméra X5, produits plug-in de détection de photos de caméra X6.
| Spécifications fonctionnelles | |
| Plaque de circuit imprimé testée | Le four de reflux SMT, le four de pré-reflux, l'inspection de la carte de circuit imprimé, la pré-soudage par soudage ondulé, l'inspection de la carte de circuit imprimé par soudage ondulé |
| Méthode de détection | Extraction des couleurs, modélisation statistique, comparaison d'images en couleur, réglage automatique des paramètres en fonction des différents points de détection (comme décalage, polarité, court-circuit, etc.) |
| La caméra | Caméra numérique intelligente en couleur |
| Résolution/portée visuelle/vitesse |
Optionnel: 25 μm/FOV pixel: 40,70 mm X 30,90 mm Vitesse de détection < 270 ms/FOV Standard: 20 μm/FOV de pixel: 32,56 mm × 24,72 mm Vitesse de détection < 260 ms/FOV Optionnel: 15 μm/FOV de pixel: 24,42 mm X 18,54 mm Vitesse de détection < 240 ms/FOV Optionnel: 10 μm/pixel FOV: 16,28 mm X 12,36 mm Vitesse de détection < 220 ms/FOV |
| source lumineuse | Source lumineuse LED à haute luminosité RRGB coaxiale à tour d'anneau (lumière couleur) |
| Mode de programmation | Écriture manuelle, encadrement automatique, importation de données CAO et bibliothèques automatiques de correspondance |
| Commande à distance | Opération à distance, visualisation, démarrage ou arrêt du fonctionnement de la machine, modification de programmes, etc. à tout moment, n'importe où, n'importe quand, n'importe où via le réseau TCP/IP |
| Détecter le type de couverture | Offset, moins d'étain, court-circuit, pollution, pièces manquantes, déviation, monument debout, debout sur le côté, renversement, pièces erronées, dommages, hauteur flottante, polarité, soudure virtuelle, soudage vide,déversement de colle, trou d'étain, épingle non sortie, etc. |
| Caractéristiques particulières | Plusieurs programmes s'exécutent en même temps, programme de rappel automatique pris en charge; pièces tournantes de 0 à 359° (en 1°) |
| Épreuves minimales de pièces | 10 μm:01005 puce et IC de 0,3 pas |
| Résumé des caractéristiques du produit et réglementation des procédés | Enregistrer les données de test tout au long du processus et effectuer des statistiques et des analyses, toute zone peut afficher l'état de la production et l'analyse de la qualité, et la sortie Excel, Txt et autres formats de fichiers |
| Système de codes à barres | Reconnaissance automatique par caméra et transmission du code à barres (code 1D ou 2D) et fonction multi-marque (y compris Bad Mark) |
| Mode serveur | En utilisant un serveur central, plusieurs ensembles de données AOI peuvent être gérés de manière centralisée |
| système d'exploitation | Windows7 professionnel |
| Vérifiez la sortie du résultat | Moniteur LCD de 22 pouces |
| Spécifications du système | |
| Plage de taille des PCB | 50 × 50 mm (min) ≈ 430 × 330 mm (max) |
| Plage d'épaisseur des PCB | 0.3 à 5 mm |
| Dégagement des bords du système de serrage des PCB | Le haut:3.5 mm En bas:3.5 mm |
| Poids maximal des PCB | 3 kilos |
| PCB flex | < 5 mm ou 2% de la longueur diagonale du PCB |
| Hauteur nette supérieure et inférieure des PCB | Partie supérieure du PCB: 30 mm Partie inférieure du PCB: 60 mm |
| Système de convoyeur | Ouverture et rétraction automatiques des fixations bilatérales, compensation automatique de la déformation de la flexion du PCB |
| Hauteur du convoyeur au-dessus du sol | 850 à 920 mm |
| Débit du convoyeur / temps | Les PCB se déplacent dans la direction Y Temps d'entrée/sortie: 2,5 secondes |
| Conducteur de plateforme X/Y | Propulsé par moteur à vis, précision de positionnement < 20μm; le PCB est fixé et la caméra se déplace dans la direction X |
| Énergie/pression de l'air | AC230V 50/60 Hz inférieur à 1 KVA / non requis |
| Poids du dispositif | À peu près 350 kg. |
| Facteur de forme de l'appareil | Pour les véhicules à moteur à commande autonome, les dimensions de l'appareil doivent être supérieures à: |
| Température ambiante et humidité | 10 à 35 °C 35 à 80% de RH (non condensée) |
| Sécurité des équipements | Conforme aux normes de sécurité CE |
Astuce: le cadre manquant de la résistance est le même cadre de détection que le cadre de la mauvaise pièce, qui détecte principalement le filtrage de soie.
