Détails sur le produit:
Conditions de paiement et expédition:
|

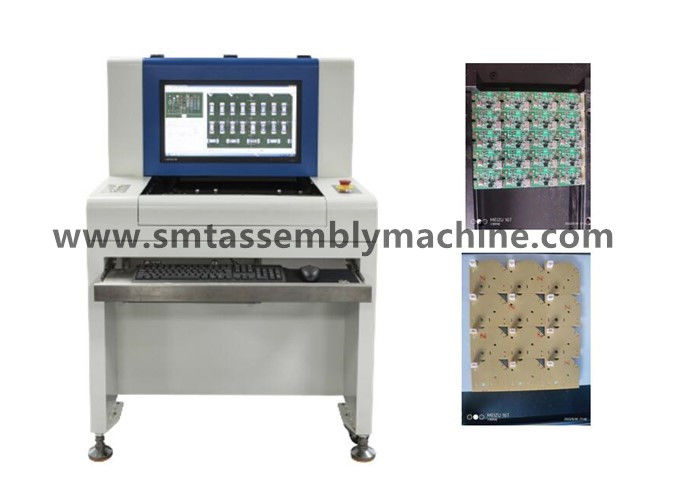

| Nom du produit: | Équipement d'essai d'AOI | Modèle: | SZ-X1 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Le pouvoir: | <1.5Kw |
| Le poids: | 400 kilos | Garantie: | Une garantie d'an ou heures 1w |
Wanbo Hi-Tech est un fabricant professionnel d'équipements électroniques intégrant R&D, production et ventes, produisant des équipements d'essai AOI, des stations de raccordement, des machines automatiques de chargement et de déchargement.,machines d'empilement, machines d'angle et autres équipements; l'entrepôt dispose de Panasonic, Yamaha, JUKI, Samsung, d'imprimantes d'occasion, de soutiens de soudage à reflux d'occasion.
Avec les principes de sincérité, de simplicité, de pragmatisme et de modestie, en adhérant à la voie pratique, en utilisant les produits comme moyen, et en adoptant la nouvelle forme de création de services de propriété intellectuelle comme guide,nous fournissons aux clients des solutions pour réaliser la valeur sociale de l'entreprise et de l'équipe.
Paramètre de fonction
| SZ-X1 Spécification du produit | ||
|
Objets d'essai |
Mode de programmation | Importer automatiquement des données CAO pour la bibliothèque de composants |
|
Après la fuenace de reflux |
Composants: pièces défectueuses, pièces manquantes, polarité, déviation, monument, renversement, dommages, courbure de l'écran, matière étrangère, etc. Joints de soudure: moins d'étain, plus d'étain, trous d'étain, ponts, revêtement d'étain, faux étain, perles d'étain, etc. |
|
| Épreuve minimale de PAET | La résolution minimale de l'aiguille de mesure est de 03015 ((01005) | |
|
Après la soudure par ondes |
Moins d'étain, plus d'étain, trou d'étain, faux étain, pont, plaque d'étain, étain différent, etc. | |
Les composants QFP et le débogage sont compatibles avec l'enregistrement et le débogage SOP, veuillez vous référer à "< éléments de détection de base pour le soudage par ondes>SOP" dans l'enregistrement et le débogage.
L'inspection des pièces DIP, y compris le positionnement des plaquettes, la détection des broches, la détection de l'étain faible, la détection des pieds et la détection de la porosité, détecte principalement des problèmes d'épingles, de soudure, de pieds et de porosité.Le formulaire d'enregistrement est le suivant::
La figure ci-dessus montre le formulaire d'enregistrement de la pièce DIP, qui est décrit ci-dessous:
| Composant Le type | Détection Nom de l'article | Définition |
| Pièces DIP | Moins d'étain | La fonction du cadre de carrosserie est de détecter la qualité des pièces DIP. |
Déboguer les faux positifs dans la fenêtre de débogage.
Identifier les modifications: Après le débogage d'un composant, cliquez sur ce bouton pour mettre à jour la norme.
Remplacer: Après le débogage d'un composant, cliquez sur ce bouton pour remplacer le standard.
Fermer: Fermer la fenêtre de débogage
Une fois le débogage terminé, commencez le test après que le réglage du mode soit changé en Test normal.
Touche de raccourci:
Ctrl: Appuyez sur "Ctrl" quand il y a plus de données pour passer aux données suivantes.
shift: renvoie aux données précédentes.
Barre d'espace: passez aux données suivantes d'Allegro.
Clavier numérique: Correspond à la liste de confirmation NG.
Zone A: Testez l'ensemble du diagramme de PCB, et le centre de la croix est la position NG.
Zone B: localisation de l'élément NG.
Zone C: Normes sur les composants.
Zone D: graphique des résultats des essais.
Zone E: résultats des tests, un Allegro et une ligne de résultats.
Zone G: NG confirme le raccourci.
F zone: la valeur de retour du résultat NG.
Astuce: le cadre manquant de la résistance est le même cadre de détection que le cadre de la mauvaise pièce, qui détecte principalement le filtrage de soie.
