Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Machine 2070 utilisée de JUKI Smt | Modèle: | JUKI KE-2070 |
|---|---|---|---|
| Reconnaissance de Lmage: | Laser | Garantie: | 3 mois |
| Approprié à la production: | chargeur blanc de casque de Bluetooth | Le poids: | Approximativement près de 1,500kg |
| Mettre en évidence: | Machine 2050 d'Assemblée de JUKI KE SMT,Machine 2060 d'Assemblée de JUKI KE SMT,Machine utilisée de JUKI KE 3020 JUKI |
||

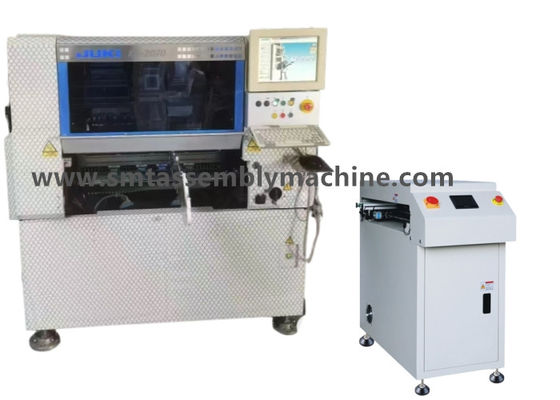

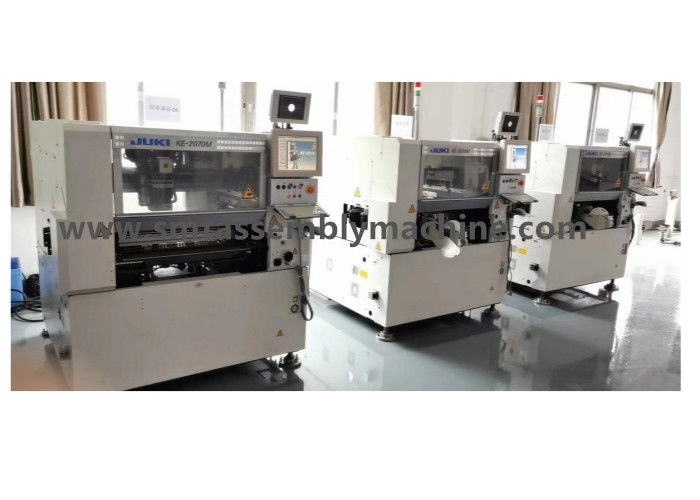

Machine d'assemblage SMT d'occasion JUKI KE 2070 2050 2060 2080 3010 3020
Machine d'assemblage SMT JUKI KE-2070/2050/2060/2080/3010/3020/FX-1R d'occasion
Équipement de montage SMT JUKI KE-2070 d'occasion chargeur de casque Bluetooth SMD
JUKI KE-2070 Pick and Place Machine avec une puissance théorique de 23300 points par heure
JUKI KE-2070 équipé de 6 têtes SMD standard
JUKI KE-2070 Pick and Place Machine Assistance technique à distance de l'équipement
Machine de placement SMT multifonctionnelle 6 têtes pour le pilote de puissance LED / puce IC
Shenzhen Wanbo High-tech Co., Ltd. possède une équipe d'ingénieurs supérieurs de JUKI avec une riche expérience en maintenance,spécialisée dans la fourniture de logiciels et de matériel de maintenance et de dépannage des machines de placement de la série JUKIIl comprend principalement la tête laser JUKI, la carte mère CPU SUB-CPU, la carte d'entraînement le pilote de l'axe X/Y/Z/T, la carte de tête, la carte de contrôle d'image, la carte I/O, le servo-moteur JUKI, la caméra, l'écran tactile,services de servo-moteur et autres services d'entretien et de remplacementLes honoraires de l'entreprise sont raisonnables, les accessoires d'entrepôt sont suffisants, le cycle de maintenance est court, le taux de réussite des réparations ponctuelles est élevé,et la région du delta de la rivière des Perles peut fournir une installation porte à porte, mise en service, entretien et maintenance.
Manuel d'utilisation I
Étape 4Sélectionnez l'écran de production du PWB.
Sélectionnez le bouton de l'écran principal.
2 L'écran de production du PWB apparaît.
Si vous devez effectuer divers réglages tels que le réglage de la largeur du convoyeur en fonction d'un PWB à produire = passez à l'étape 5.
Si vous n'avez pas besoin d'effectuer des réglages tels que le réglage de la largeur du convoyeur, passez à l'étape 6.
Étape 5
Mettez une planche.
Lorsque vous changez la taille d'une planche, vous devez ajuster la largeur du convoyeur et la position du poussoir X à la taille d'une planche.
Ce manuel décrit comment régler la machine de référence de forme standard.Voir la section 2.7.1.3 "Réglage de référence des broches" du "CD du manuel d'instructions" pour la façon de régler la machine de référence des broches (facultatif).
Détachez le bouchon d'ajustement et tournez la poignée d'ajustement pour déplacer le poussoir X vers le tampon lN.
1Détachez la vis de réglage du bouchon de réglage.
2Lorsque vous tournez la poignée de réglage, le poussoir X commence à bouger.
3. Déplacez le bouton x vers le tampon IN.
2 Faites tourner le bouton de la poignée pour ajuster la largeur du rail de transport de la planche à une planche à utiliser.
Tournez le bouton de la poignée pour régler la largeur du rail de transport du plateau.
Après ajustement,
Enlevez la poignée.
Réglez la largeur du rail de façon à ce que la distance entre la planche et le rail soit de 0,5 mm à 1 mm.
Vérifiez si une planche peut être transportée sans problème sur le rail de transport.
| Nom du modèle | Machine de placement à grande vitesse KE-2070M/L/E |
| Taille du substrat |
Substrate M (330 × 250 mm) ○ l Pour le substrat (410 × 360 mm) ○ E substrat (510 × 460 mm) ○ |
| Hauteur des éléments |
spécifications de 6 mm ○ Spécifications de 12 mm ○ 20 mm Spécifications Spécifications de 25 mm |
| Taille du composant |
Identification au laser 0402 (impérial 01005) puce ~ élément carré de 33,5 mm Reconnaissance d'image 1.0×0.5mm~33.5mm élément carré |
| Vitesse de placement des composants |
Conditions optimales 0,155 seconde par puce (23300CPH) Le composant IC 4600CPH* |
| Précision du placement des composants |
Reconnaissance au laser ± 0,05 mm Reconnaissance de l'image ± 0,04 mm |
| Type de placement des composants | Jusqu'à 80 types (convertis en ceinture de 8 mm) |
| alimentation électrique | Pour les appareils de traitement de l'électricité |
| Puissance nominale | 3 KVA |
| Utilisez la pression de l'air | 00,5 ± 0,05 Mpa |
| Consommation de l'air | (état standard) 345 L/min |
| Taille de l'appareil (W × D × H) |
M sous-produit 1,400 × 1,393 × 1,455 mm L substrat 1500 × 1500 × 1455 mm E substrat 1,730 × 1,600 × 1,455 mm |
| le poids | 1530 kg |
Les accessoires comprennent: toutes sortes de buses d'origine, domestiques, alimentateur, planches, lasers, soupapes magnétiques, inducteurs,
Il s'agit d'un projet de recherche qui a pour objectif d'élaborer un programme de recherche et d'élaboration.
