Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | convoyeur de carte PCB de smt | Type de convoyeur: | Ceinture ronde ou ceinture plate |
|---|---|---|---|
| Hauteur du convoyeur: | 900±20 (ou utilisateur a spécifié) | Largeur de conseil: | 55--intervalle de 350mm |
| Vitesse de expédition: | 0-2.7M/Min | Mode de fonctionnement: | Le manuel |
| Mettre en évidence: | convoyeur de SMT de table de transfert,L'amarrage presse le convoyeur de SMT |
||

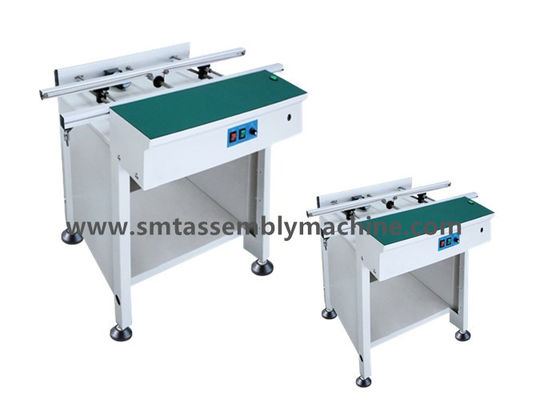

Tableau de transfert SMT 0,6m 1,5m avec interface de communication de signal
Table d'épissage SMT blanche 0,5 m 0,6 m 1 m avec rail de profil en aluminium Panasonic CM602
Caractéristiques
1.Conception modulaire
2Une conception robuste améliore la stabilité.
3. La conception ergonomique rend le bras moins fatigué
4. réglage de largeur lisse et parallèle (barre de vis)
5. Mode de détection de carte de circuit électrique facultatif
6. Longueur de machine personnalisée selon les exigences du client
7Régulation de la vitesse variable
8. Le caoutchouc antistatique est utilisé
9. Compatible avec l'interface SMEMA
Paramètres techniques
| Définition | Cet équipement est utilisé pour la connexion entre les lignes SMT et AI, le jogging entre les PCB, l'inspection, les essais ou l'insertion manuelle de composants électroniques |
| Type de convoyeur | Ceinture ronde ou ceinture plate |
| Vitesse du convoyeur | 0.5 à 20 m/min ou spécifié par l'utilisateur |
| Énergie électrique | 100-230V CA (indiqué par l'utilisateur), monophase |
| Charge électrique | Max. 100 volts A |
| Hauteur du convoyeur | 900±20 (ou spécifié par l'utilisateur) |
| Direction du convoyeur | gauche→droite ou droite→gauche |
Instructions étape par étape pour le fonctionnement de la table d'épissage SMT
Réglez la vitesse de fonctionnement de la ceinture en fonction de la vitesse d'épissage avant et arrière.
1Mode de commande automatique de la table d'épissage SMT
a Appuyez sur le bouton d'alimentation.
b Appuyez sur le bouton LIGHT.
c Appuyez sur le bouton PASS/CHECK.
2Mode de commande manuelle de la table d'épissage SMT
a. Appuyez sur le bouton d'alimentation; b. Appuyez sur le bouton d'allumage; c. Appuyez sur le bouton PASS/CHECK.
b. Appuyez sur le bouton LIGHT.
c. Lorsque l'inspection est terminée, appuyez sur le bouton FINISH.
Nouvelle fonction: changement direct de direction de transport en appuyant sur le bouton, standard de gauche à droite, bouton appuyé: de droite à gauche.
Tous les signaux changent avec la direction du transport, ce qui élimine le besoin de changer de route complexe.
Processus de l'étape de l'exploitation du quai SMT
Précautions de fonctionnement de la table d'épissage SMT
1Veillez à ce que la pièce de transport, la ceinture, la poulie et le guide de transport soient exempts de matières étrangères afin d'assurer un transport en douceur.
2"Remplir régulièrement de carburant la partie de transmission et le support ou régler la largeur de la vis, le ravitaillement doit être effectué en état d'arrêt.
3En cas de panne de courant, éteignez immédiatement l'interrupteur principal de l'équipement.
Le rôle de la station d'amarrage SMT est de connecter les lignes de production SMT.
Le tamponnage des PCB, l'inspection, les essais ou l'insertion manuelle de composants électroniques peuvent également être utilisés.
La largeur de toutes les tables d'épissage est de 650 mm et la hauteur est réglable à 900 mm.
La hauteur totale avec le support de lumière est réglable à 1850 mm.
Tableau de fixation de puce SMT (différentes longueurs peuvent être personnalisées)
La société distribue et vend au détail des équipements et accessoires SMT, fournissant des machines de placement Samsung, des machines de placement JUKI,
Les machines à placer FUJI, les machines à placer YAMAHA, les machines à placer Panasonic,
Il est également possible d'envoyer une demande d'autorisation de séjour à l'étranger.
L'équipement et les accessoires mécaniques.
