Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | convoyeur de carte PCB de smt | Énergie: | AC100-230V, 50Hz |
|---|---|---|---|
| Hauteur du convoyeur: | 900±20 (ou utilisateur a spécifié) | Conception: | Modulaire |
| Type de convoyeur: | Ceinture ou appartement ronde | Sens du convoyeur: | Left→right ou right→left |
| Mettre en évidence: | convoyeur de carte PCB de 50Hz SMT,Anti convoyeur statique de carte PCB de SMT |
||

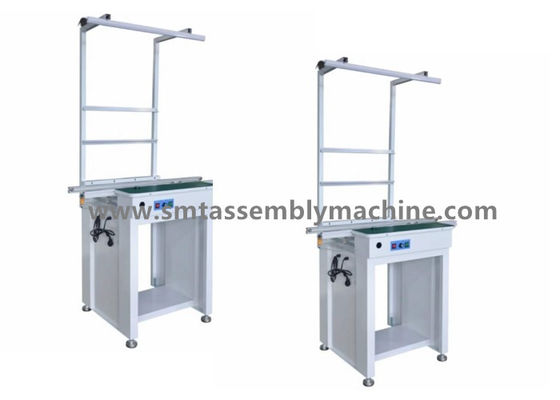

Transférer la carte PCB 0,5m 0,6m 1m 1,2m 1,5 Plissage table avec support de lumière
Station d'amarrage 0,5m0,6m1m1,2m1,5mTable de jonction avec largeur de vis de support léger
Utilisez le dock SMT en caoutchouc antistatique 0,5 m 0,6 m 1,2 m Table de jonction avec support de lumière

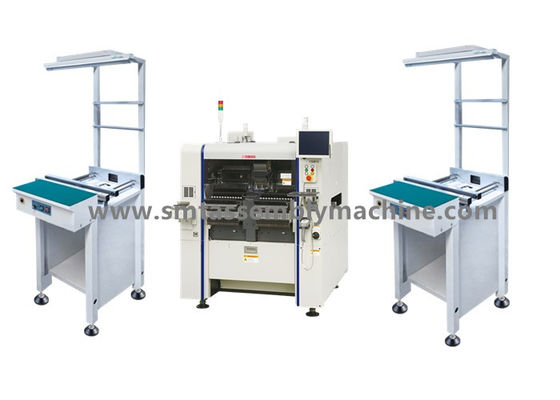

Machine de montage SMD 0,5 m 0,6 m 1 m 1,2 m 1,5 m SMT
Conveyeur PCB, bande transporteuse SMT PCB avec lampe, convoyeur à largeur réglable
Nom du produit: convoyeur de circuits imprimés SMT, convoyeur en ligne réglable pour ligne SMT
Caractéristiques du produit SMT dock
Manuel automatique deux modes de travail, surface de travail antistatique standard.
Ceinture plate antistatique, rail de guidage en aluminium, pour assurer une connexion et un transport en douceur.
Élargir le mécanisme pour que les rails de transport soient parallèles.
Équipé d'une interface de communication de signal, peut être connecté à d'autres appareils en ligne.
Éclairage standard et carton de traitement.
Régulation électronique de la vitesse par régulateur de vitesse, vitesse de transport réglable de 0 à 2 m/min.
Tous les docks sont réglables en largeur de 650 mm et en hauteur de 900 mm.
La hauteur totale avec le support lumineux est réglable à 1850 mm.
Station de patch SMT (longueur variable non calibrée)
Paramètres techniques
Traduit avec www.DeepL.com/Translator
| Définition | Cet équipement est utilisé pour la connexion entre les lignes SMT et AI, le jogging entre les PCB, l'inspection, les essais ou l'insertion manuelle de composants électroniques |
| Type de convoyeur | Ceinture ronde ou ceinture plate |
| Vitesse du convoyeur | 0.5 à 20 m/min ou spécifié par l'utilisateur |
| Énergie électrique | 100-230V CA (indiqué par l'utilisateur), monophase |
| Charge électrique | Max. 100 volts A |
| Hauteur du convoyeur | 900±20 (ou spécifié par l'utilisateur) |
| Direction du convoyeur | gauche→droite ou droite→gauche |
Commutateur d'alimentation
Contrôler l'alimentation de toute la machine, lorsque le voyant est allumé, l'alimentation est allumée.
2Le bouton Normal/Bypass est (commutation manuelle et automatique):
Dans l'état normal, c'est le mouvement blanc, et la carte PCB s'arrête sur le capteur arrière, en attente de recevoir la carte.
Lorsque le signal est vers le bas T hors de la carte, Bypass est manuel, et la carte PCB s'arrête au capteur de détection
, après avoir terminé l'inspection visuelle, débrancher l'interrupteur PASS et quitter la carte lorsque le signal de la carte est reçu.
3.Poignée de vitesse:
Réglage de la vitesse du convoyeur à bande transporteuse (L signifie lent, H signifie rapide)
Paramètres de spécification
| Numéro de modèle |
A-50A/FCA-60A: les pièces de l'équipement doivent être en forme de cartouche. A-80A/FCA-100A, qui est un appareil électronique |
A-50B/FCA-60B: les appareils de surveillance de l'aéroport doivent être équipés d'un système de surveillance de l'air. A-80B/FCA-100B: les équipements de la série A à la série A |
A-50AL/FCA-60AL: les appareils de surveillance de la ligne de navigation doivent être équipés d'un système de surveillance de la ligne de navigation. A-80AL/FCA-100AL, qui est utilisé pour les véhicules à moteur électrique |
| Taille de la carte de circuits | 50*50-460*350 | 50*50-460*350 | 50*50-460*350 |
| Dimension | 1000*695*910 | 1000*695*1850 | 500*695*1850 |
| Le poids | 60 kg ou plus | 110 kg | 60 kg ou plus |
Comment ça marche:
La machine dans la carte et la carte de la machine arrière signal, trois photoélectrique presses la carte avant et arrière et l'arrêt du milieu, fonction de détection,après la détection a le bouton de commande PASS pour décider de libérer (manuel), mais également équipé d'un bouton de fonction de libération automatique, vous pouvez choisir l'opération automatique / manuelle, selon les besoins de production réels pour sélectionner l'opération,le débit de la plaque peut être réglé librementLa conception humanisée de cette machine améliore l'efficacité et réduit le gaspillage de main-d'œuvre pour les entreprises, économisant ainsi des investissements inutiles.
Caractéristiques du produit
1- mécanisme d'élargissement à vis pour assurer que les rails de transport sont parallèles.
2Une ceinture plate professionnelle résistante à l'usure et antistatique et un rail de guidage spécial en profil d'aluminium sont adoptés pour assurer une connexion fluide et un transport en douceur.
3Standard équipé d'une interface de communication de signal, peut être connecté avec d'autres appareils en ligne.
4Il y a deux modes de travail manuel automatique, et la plaque de travail antistatique standard est équipée.
5- Optionnel support de lumière standard et carton de traitement.
6Utilisez un régulateur électronique pour régler la vitesse, la vitesse de transport est réglable sans pas.
Description du panneau de contrôle
Le bouton FINISH n'a pas de verrouillage automatique et chaque pression indique que l'inspection est terminée.
La carte PCB passe et continue à fonctionner.
Le bouton PASS/CHECK n'est pas appuyé
PASS carte PCB n'a pas besoin d'être vérifié, passé automatiquement; Appuyez sur
CHECK signifie que la carte PCB doit être inspectée manuellement et utilisée avec FINISH.
POWER est l'interrupteur d'alimentation, appuyé pour allumer.
LA LUMIÈRE est un interrupteur.
