Détails sur le produit:
Conditions de paiement et expédition:
|
Nom du produit: | Équipement de test AOI | Modèle: | SZ-X1 |
---|---|---|---|
garantie: | 365 jours | Condition: | Nouveau |
Lester: | 350-400kg | Taper: | Automatisation des tests |
Surligner: | Machine d'inspection TCP IP AOI,Machine d'inspection AOI de produits PCBA |

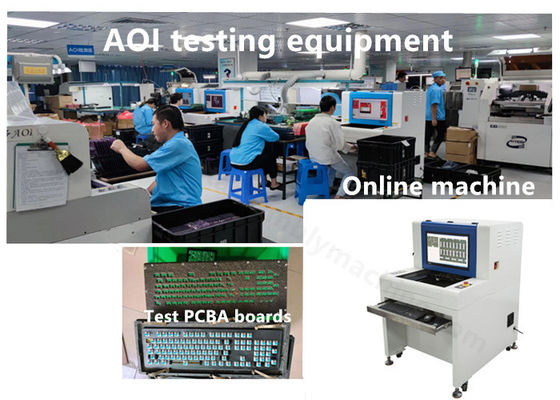

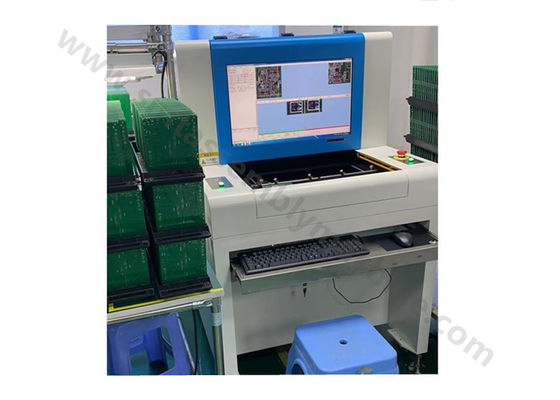

Machine d'inspection AOICorrectifs SMT et équipement d'inspection
Importation CAO
La CAO est automatiquement importée par un logiciel de niveau supérieur
Une fois les données CAO importées, cliquez sur Réinitialiser les champs pour réinitialiser les noms de chaque champ
1) Emplacement du composant : nom de l'emplacement du composant standard dans le système de coordonnées réel.
2) X : L'abscisse de la composante standard dans le système de coordonnées mécaniques.Machine de sélection et de placement SMT
3) Y : l'ordonnée du composant standard dans le système de coordonnées mécaniques.
4) Angle : L'angle du composant standard dans le système de coordonnées mécaniques.
5) Numéro de pièce : correspondant à la norme de numéro de pièce en usine, un paramètre important de la liaison automatique des composants.
6) Longueur : Longueur du composant.
7) Largeur : largeur du composant.
[Remarque] Pour les cartes PCB plus grandes, les positions de coordonnées de tous les composants peuvent être alignées par deux composants éloignés (en diagonale) en procédant ainsi :machines smd machines smt
Cliquez sur [Verrouiller] (le nom du bouton devient [Définir le point d'identification]),machine smt
machine à ramasser et à placeraligner le centre du "dix" dans le diagramme FOV avec le centre du composant,
puis cliquez sur [Définir le point d'identification] dans la fenêtre d'importation CAO, puis définissez un autre point d'identification en diagonale de la même manière.
Après cette étape, il n'est plus nécessaire d'utiliser [décalage global] pour rendre la position du composant précise.
Basculez vers la fenêtre des vignettes lorsque l'importation CAO est terminée :
Après avoir défini les noms de champ de la colonne de données CAO, sélectionnez "Suivant" pour convertir les données en fonction de la situation réelle.
(Généralement la valeur par défaut est suffisante)Machine d'inspection AOI
Sélectionnez ensuite Suivant pour afficher l'image de l'image du composant
Barre d'outils :
1) Rotation de 90 degrés dans le sens des aiguilles d'une montre : L'image miroir est tournée de 90 degrés dans le sens des aiguilles d'une montre.
2) Rotation de 90 degrés dans le sens inverse des aiguilles d'une montre : L'image miroir est tournée de 90 degrés dans le sens inverse des aiguilles d'une montre.
3) Rotation de 180 degrés : L'image miroir est tournée de 180 degrés dans le sens des aiguilles d'une montre.
7) Terminer : Une fois l'image de l'image du composant ajustée, chargez les données CAO dans le programme.
8) Liaison automatique selon les normes communes : Lorsque cette option est sélectionnée,
les données seront automatiquement liées aux données standard du schéma standard commun.
Paramètre de fonction
Spécification du produit SZ-X1 | ||
Tester la spécification PCBA |
Gamme de tailles PCBA | 50*50mm~430*330mm |
Gamme d'épaisseur | 0.5~5.0mm | |
Poids maximal de la PCBA | 3 kg | |
Courbure PCBA | <5mm Ou 2% de longueur diagonale | |
Hauteur PCBA | Haut : 30 mm ; Bot : 60 mm | |
Vérifier la sortie des résultats | LCD 22 pouces, prise en charge de la sortie OK/ng buff shunt | |
Fonction étendue |
Système de code à barres | Reconnaissance automatique des codes-barres (1D&2D) |
Télécommande |
Opérations à distance via TCP/IP |
|
Mode serveur |
Avec le serveur central, plusieurs données AOL peuvent être centralisées et gérées |
|
SPC et contrôle du programme | Recoed et analyser les données de test dans l'ensemble du processus, et afficher l'état de la production et l'analyse de la qualité via la télécommande | |
Fonction spéciale | Détection multi-programme de carte multi-connectée, fonction de détection de programme de commutation automatique côté a/B |
