Machine de placement d'IC SMD de lancement de la machine 10um 01005chip 0,3 d'Assemblée d'AOI SMT
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée

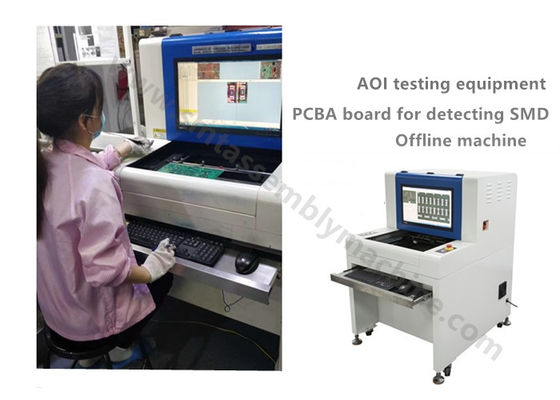

| Nom du produit: | Équipement de test AOI | Modèle: | SZ-X1 |
|---|---|---|---|
| Système opérateur: | Windows7 professionnel | Du pouvoir: | <1.5Kw |
| Lester: | 400KG | Usage: | Examen PCBA |
| Surligner: | Machine d'assemblage AOI SMT,machine de placement 1.5Kw smd,machine de placement IC SMD |
||
Machine d'assemblage SMT AOI 10µm : machine de placement 01005chip & 0.3pitch IC smd
3. Avantages AOI :
1) Éléments vérifiables :
Après soudure à la vague enfichable DIP : trop d'étain, peu d'étain, trou d'étain, court-circuit, broche qui ne sort pas, etc.
SMT : pièces manquantes, dislocation, mauvaises pièces, inversion de polarité, dommages, pollution, moins d'étain, plus d'étain, court-circuit, soudure virtuelle, etc.
2) Fonction logicielle puissante
* Extraction des couleurs, analyse statistique
* Machine de placement smd à reconnaissance de caractères (OCR)
* Analyse de distance de couleur
* Pontage IC
* Analyse de gravité spécifique en noir et blanc
* Analyse de la luminosité
* Analyse de similarité graphique
* Importation de données CAO
*Fonction de statistiques SPC
*Gestion du niveau opérationnel
* Lecture de code-barres
* Machine de placement smd de programmation hors ligne
*Fonction de données CAO
* Reconnaissance et détection automatiques de la surface inférieure
* Détection multi-panneaux
*Interconnexion multi-machines
* Bibliothèque standard de composants auto-construite
* Des rapports quotidiens, hebdomadaires et mensuels peuvent être générés et exportés
* Plusieurs stations de maintenance peuvent être connectées
3) Conception de structure mécanique de précision
* Cadre à haute rigidité, centre de gravité mécanique raisonnable de la machine de placement smd,
faible vibration pendant le fonctionnement, belle apparence.
* Rail de guidage de vis de précision et rail linéaire
* Fixation automatique de précision, pratique et rapide à charger et décharger PCB
* Compétences d'assemblage exquises pour assurer une utilisation stable et une longue durée de vie de l'ensemble de la machine.
4), contrôle électrique stable
*Système d'entraînement servo, stable et mature
* Contrôle de mouvement mature et stable LS
* Technologie avancée de prise de vue et de traitement d'images EPIX
Composants électriques stables d'OMRON, longue durée de vie
* Câble de remorquage flexible LAAP, la durée de vie peut atteindre 5 à 8 millions de fois
* Le circuit est stable, facile à entretenir et sûr.
5), conception de source de lumière scientifique
*DEL Philips
* La technologie de traitement globale garantit la précision de l'angle d'éclairage de la source lumineuse
* Détection stricte de la luminosité
* Test de vieillissement strict pour assurer une durée de vie de 50 000 heures
* L'utilisation scientifique du principe de la lumière tricolore peut faire en sorte que les composants affichent différentes couleurs
du corps et de la soudure à différents angles pour obtenir des objectifs de détection précis
| Spécifications fonctionnelles | |
| Circuit imprimé testé | Inspection du circuit imprimé après le four de refusion SMT, avant le soudage à la vague et inspection du circuit imprimé après le soudage à la vague. |
| Méthode de détection | Extraction de couleur, modélisation statistique, comparaison d'images en couleur, réglage automatique de ses paramètres (tels que décalage, polarité, court-circuit, etc.) en fonction de différents points de détection |
| Caméra | Appareil photo numérique intelligent couleur |
| Résolution/portée visuelle/vitesse |
En option : 25 µm/pixel Champ de vision : 40,70 mm x 30,90 mm Vitesse de détection < 270 ms/champ de vision Configuration standard : 20 µm/Pixel FOV : 32,56 mm × 24,72 mm Vitesse de détection <260 ms/FOV En option : 15 µm/pixel Champ de vision : 24,42 mm x 18,54 mm Vitesse de détection < 240 ms/champ de vision En option : 10 µm/pixel Champ de vision : 16,28 mm x 12,36 mm Vitesse de détection < 220 ms/champ de vision |
| Source de lumière | Mettez en surbrillance la source de lumière LED de la tour d'anneau coaxial RRGB (lumière de couleur) |
| Modalité de programmation | Écriture manuelle, cadre automatique, importation de données CAO et bibliothèque de composants correspondante automatique |
| télécommande | Réalisez le fonctionnement à distance, visualisez à tout moment et n'importe où, démarrez ou arrêtez le fonctionnement de la machine, modifiez le programme et d'autres opérations via le réseau TCP/IP |
| Type de couverture de détection | Décalage, faible teneur en étain, court-circuit, pollution, pièces manquantes, biais, pierres tombales, position latérale, pièces renversées, mauvaises pièces, dommages, hauteur flottante, polarité, soudure virtuelle, soudure vide, débordement de colle, trou d'étain, panne de plomb |
| Fonction spéciale | Fonctionnement simultané de plusieurs programmes, prend en charge les programmes d'appel automatiques ;peut vérifier les pièces en rotation de 0 à 359 ° (unité : 1 °) |
| Test de pièce minimum | 10µm : puce 01005 et CI 0,3 pas |
| système opérateur | Windows7 Professionnel |
| Vérifier la sortie du résultat | Moniteur ACL de 22 pouces |
| Spécifications du système | |
| Gamme de tailles de PCB | 50×50mm(Min)～430×330mm(Max) |
| Gamme d'épaisseur de PCB | 0,3 à 5 mm |
