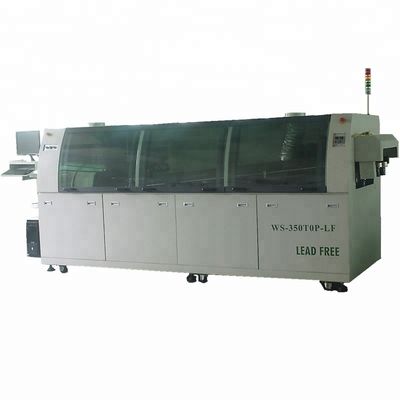

Machine de soudage à ondes sans plomb, équipement de soudage à ondes automatique DIP

Solde à ondes sans plomb pour PCB largeur 0-350 mm machine automatique de soudage à ondes DIP

Machine de soudage par ondes à commande par ordinateur de la série Top 350 pour PCB de 0 à 350 mm

Caractéristiques du produit:

conception de forme rationalisée, conception interne modulaire, adaptée aux pièces SMT et DIP de soudage sans plomb;
Système de commande PC+PLC complet, système d'exploitation Windows XP;
déplacer l'utilisation d'un moteur à tête de cylindre sans tige, la commande PLC allemande Siemens, stable et fiable; (option moteur pas à pas)
Système d'alimentation automatique en flux avec pompe à air et dispositif de surveillance du niveau du liquide, pour maintenir un apport constant en flux;
conception de buse brevetée, la largeur maximale peut être réglée automatiquement en fonction de la taille de la carte PCB.
les composants électriques sont tous des marques importées, toutes les lignes de signal sont blindées;
Le réchauffement de la zone par micro-air chaud peut accélérer le cycle de conception, l'effet de chauffage est plus uniforme;
le système de préchauffage utilise quatre sections contrôlées individuellement pour assurer le processus de soudage;
Système d'exploitation Windows XP, logiciel de commande pour supporter tout commutateur en ligne anglaise;
avec diagnostic de défaut intelligent, état automatique du dispositif d'enregistrement et fonctionnement des différents utilisateurs;
Structure de chaîne d'entraînement à double griffe, pour renforcer l'adaptabilité de divers PCB;
suivre l'utilisation de profils de force, durables et durables;
La largeur de la griffe de la chaîne peut être réglable en fonction de la taille de la carte PCB;
L'installation d'un dispositif de nettoyage automatique permettra d'économiser de l'équipement de soudage automatique et de pulvériser une protection plus efficace de la buse de nettoyage;
soudage en acier inoxydable et filtre à gaz d'échappement pour faciliter le pulvérisation économique, structure modulaire de type tiroir pour faciliter le nettoyage;
conception de buse brevetée, la largeur maximale peut être réglée automatiquement en fonction de la taille de la carte PCB.
soudage de précision, bouton en forme d'onde plat multidirectionnel à l'extérieur du système, réglage facile;
mode d'exploitation économique en ondes de soudure, moins d'oxydation, économie d'énergie;
l'utilisation de ventilateurs centrifuges vers le haut et vers le bas de l'échappement, ce qui réduit les risques d'incendie;
conception de capteurs de flux externes, plus fiables et plus durables;

1 Système de pulvérisation

- l'adoption d'un moteur mobile sans tête de cylindre, la commande PLC allemande Siemens, stable et fiable (option moteur pas à pas);
- système d'alimentation automatique en flux avec pompe à air et dispositif de surveillance du niveau du liquide, pour maintenir un apport constant en flux;
- des systèmes complets de récupération de flux et de filtration par ventilation, une protection de l'environnement utile;

- système de pulvérisation modulaire monté sur le véhicule, facile à entretenir;

- préchauffé par préchauffage à l'air chaud zone 3 + 1 micro-segments projecteurs zone de préchauffage infrarouge, beaucoup de puissance;
- quatre sections de zone de préchauffage de longueur 1800 mm, pour faire la plateforme de température de maintien;
- la zone de préchauffage de l'ensemble de la fenêtre d'observation, la conception de l'aménagement;

- conception modulaire du chauffage, entretien facile;

- moulin à dents en arc moulé, conception de buse brevetée pour obtenir une capacité oxydative ultra-faible;
- soudage de précision avec bouton ondulé à l'extérieur du système, réglage facile;
- une vague de soudure avec le service central du système de support, afin d'éviter la grande déformation de la plaque soudés par l'impact négatif;
- cuisinière en étain vers le bas et hors du système, et dispositif de commande de limite automatique de levage, facile à utiliser;
- dispositif d'oxydation breveté pour réduire la production de poudre noire oxydée;
- chauffage thermique externe, cuisinière en étain ne se déforme pas facilement, stabilité à la température de l'étain;
- mode d'exploitation économique en ondes d'étain, moins d'oxydation, économie d'énergie;
- le pic des ondes de choc et la pente vers l'avant par rapport à la conception à bas niveau, l'efficacité énergétique et la réduction de l'oxydation;
- Tous les fours et les conduits d'aération en titane, résistant à la corrosion à haute température, sans déformation;

4 système de refroidissement

- conception de zone de refroidissement double, l'utilisation d'un moyen de refroidissement fort vers le haut et vers le bas du ventilateur, lumière spot;

5 Système de transport et de modulation de largeur

- résistance à la déformation des rails par des alliages spéciaux de haute résistance;
- renforcement de la conception européenne spécifique Li Sheng pour renforcer les griffes en titane, afin d'assurer un transport fiable;
- des systèmes de positionnement super flexibles à largeur de vis modulée;
6 Système de commande
- La machine entière adopte le PLC Siemens + PC + contrôle du module de régulation de température, stable et fiable;
- les composants électriques sont tous des marques importées, toutes les lignes de signalisation blindées;

- un puissant logiciel de commande, fonctionnant sur le système Windows XP, en anglais et pouvant être basculé à tout moment;

Paramètres techniques:
