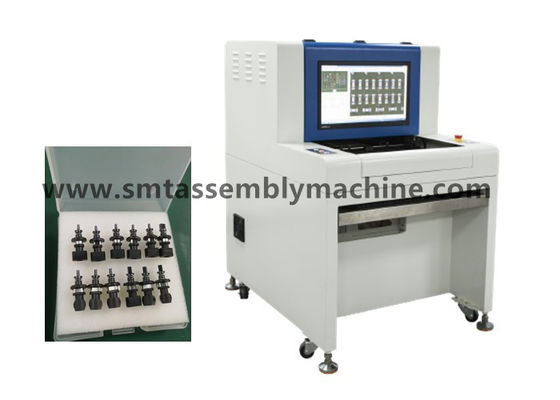

Tableau de commande extérieur en différé de puissance de projecteur de détection visuelle d'AOI Inspection Machine SZ-X3 d'IMMERSION
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Contrôle: | Alimentation de projecteur et d'énergie de projecteur |
| Méthode de dépistage: | Fonction d'importation de données de DAO | Couverture de détection: | Inspectez la qualité du metapart |
| Surligner: | IMMERSION AOI Inspection Machine,Détection visuelle AOI Inspection Machine,Aoi Pcb Machine à grande vitesse |
||
Détection visuelle en différé Yamaha YS24 de projecteur de puissance de commande de l'IMMERSION extérieure AOI SZ-X3 de tableau
Tableau de commande de haute puissance extérieur de puissance de réverbère d'AOI Inspection Machine d'IMMERSION
Qualité de commande numérique de SMT AOI SZ-X3 pour le tableau de commande extérieur de puissance de 100W 200W
Détection en différé de qualité du tableau de commande de puissance de lampe de LED AOI SZ-X3 après soudure
L'équipement optique d'inspection d'AOI SZ-X3 inspecte le tableau de commande de navigation de voiture
L'équipement d'essai optique d'AOI vérifie la qualité de contrôle du plat de tige de selfie
Le dispositif de détection en différé de SMT AOI SZ-X3 vérifie le court-circuit de panneau de fan d'USB
Les contrôles d'équipement en différé d'inspection de SMT AOI SZ-X3 éventent la soudure de carte
Équipement de transfert de remplissage Yamaha YS20 de protection d'AOI SZ-X3 de vision de voiture en différé d'inspection
Shenzhen Wanbo Cie. de pointe, Ltd produit l'équipement de test d'AOI, machine embrochable d'AI, vague soudant, soudure de soudure de ré-écoulement, plate-forme de connexion, chargeur automatique, empileur, machine de coin et tout autre équipement ;
Ventes des mounters d'occasion : Mounters de Matsushita, mounters de Yamaha, mounters de JUKI, mounters de Samsung, mounters domestiques de passage d'EZ et mounters de plate-forme, machines d'impression domestiques, soudure de ré-écoulement équipement de soudure et autre de soutien ;
Ventes d'accessoires : les moteurs, les plats, laser se dirige, CONDUCTEUR d'accessoires, becs, etc.
Caractéristiques de logiciel puissantes
1.Color extraction, analyse statistique
reconnaissance 2.Character (ROC). Elle peut produire et exporter des rapports quotidiens, hebdomadaires et mensuels
analyse de la distance 3.Color interconnexion de Multi-machine
4.IC jetant un pont sur la bibliothèque standard composante de construction auto
5. analyse noire et blanche de densité
identification de l'analyse 6.Luminance et détection automatiques du fond
détection de Multi-panneau d'analyse de la similitude 7.Graphic
Fonction de données de DAO d'importation des données 8.CAD
Les statistiques 9.SPC fonctionnent off-line programmant
balayage de code barres de gestion du niveau 10.Operation
Paramètres techniques d'équipement optique en différé d'inspection d'AOI
Caractéristiques fonctionnelles
Four examiné de pré-ré-écoulement de four de ré-écoulement de SMT de carte, inspection de panneau de courrier-circuit, pré-soudure de soudure de vague, inspection de soudure de panneau de courrier-circuit de vague
Extraction de couleur de méthode de dépistage, modélisation statistique, comparaison polychrome d'image, arrangement automatique des paramètres selon différents points de détection (tels que la compensation, la polarité, le court-circuit, etc.)
Appareil photo numérique intelligent polychrome de caméra
Résolution/portée optique/vitesse facultative : CHAMP DE VISION 25μm/Pixel : vitesse de détection de 40.70mm X30.90mm< 270ms="">
Norme : CHAMP DE VISION 20μm/Pixel : vitesse de détection de 32.56mm×24.72mm<260ms>
Facultatif : CHAMP DE VISION 15μm/Pixel : vitesse de détection de 24.42mm X18.54mm< 240ms="">
Facultatif : CHAMP DE VISION 10μm/Pixel : vitesse de détection de 16.28mm X12.36mm< 220ms="">

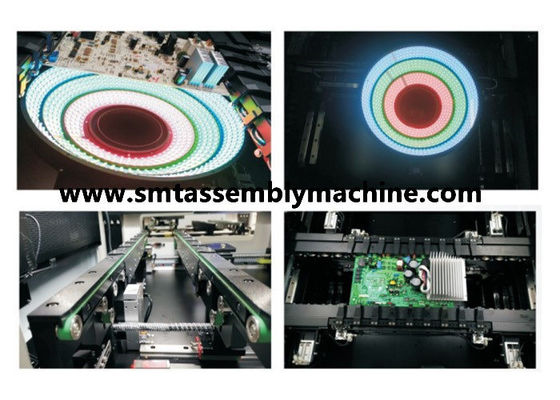

intense source lumineuse coaxiale de la tour LED d'anneau du luminosité RRGB de source lumineuse (lumière de couleur)
Écriture manuelle de mode 100, encadrement automatique, importation de données de DAO et bibliothèques automatiques de correspondance
Opération à distance à télécommande, visionnement, commencer ou arrêter des programmes de fonctionnement, de modification de machine, etc. n'importe quand, n'importe où, n'importe quand, n'importe où par le réseau de TCP/IP
Détectez le type de couverture compensation, moins d'étain, de court-circuit, de pollution, pièces absentes, biais, monument de position, côté se tenant, basculement, pièces fausses, dommages, taille de flottement, polarité, soudure virtuelle, soudure vide, débordement de colle, trou de bidon, goupille pas, etc.
Programmes multiples d'usages spéciaux lancés en même temps, programme automatique de rappel de soutien ; pièces en rotation 0-359° (dans 1°)
Essai minimal 10µm de partie : 01005chip et 0.3pitch IC
Le SPC et les essais de processus de disque de règlement dans tout le processus et exécuter des statistiques et analyse, n'importe quel secteur peuvent regarder le statut de production et l'analyse de qualité, et la sortie Excel, Txt et d'autres formats de fichier
Reconnaissance de caméra de système de code barres et transmission de code barres (1D ou 2D code), et fonction automatiques de multi-marque (mauvaise marque y compris)
Le mode de serveur utilisant un serveur central, plusieurs ensembles de données d'AOI peut être centralement contrôlé
professionnel Windows7 du système d'exploitation
Vérifiez la sortie de résultat moniteur d'affichage à cristaux liquides de 22 pouces
Caractéristiques de système
Classe de grandeur de carte PCB 50×50mm (minute) ~430×330mm (maximum)
Gamme d'épaisseur de carte PCB 0,3 à 5 millimètres
Carte PCB maintenant le DESSUS de dégagement de bord de système : le fond de 3,5 millimètres : 3,5 millimètres
Poids maximum 3KG de carte PCB
Câble de carte PCB<5mm or="" 2="">
Côté supérieur de dessus de carte PCB et de carte PCB de taille nette inférieure : côté du fond de carte PCB de 30 millimètres : 60 millimètres
Ouverture de système de convoyeur et rétraction automatiques des montages bilatéraux, compensation automatique de déformation de recourbement de carte PCB
Taille de convoyeur au-dessus des 850 à 920 millimètres au sol
L'écoulement de convoyeur/carte PCB de temps se déplace le temps de la direction In/out de Y : 2,5 secondes
Le conducteur de plate-forme de X/Y vissent entraîné par un moteur électrique, plaçant l'exactitude < 20="">
Alimentation d'énergie/pression atmosphérique AC230V 50/60 hertz moins que 1KVA/non requis
Poids APPROXIMATIVEMENT 350KG de dispositif
Facteur de forme 1070×900×1310mm (L×W×H) de dispositif
Rhésus de température ambiante et d'humidité 10~35°C 35~80% (sans condensation)
La sécurité d'équipement est conforme aux normes de sécurité de la CE
SZ-X1/X3
| NON. | Nom | Marque | unité | quantité |
| 1 | rail de guide | Taïwan Shangyin | PCS | 4 |
| 2 | Vis sans fin | Taïwan Shangyin | PCS | 2 |
| 3 | Bâti d'axe | Taïwan Shangyin | ensembles | 2 |
| 4 | Moteurs et commandes | Mitsubishi ou Panasonic | ensembles | 2 |
| 5 | caméra | Couleur 5 millions de caméra de pixel | ensembles | 1 |
| 6 | lentille | Utron du Japon | PCS | 1 |
| 7 | Carte de sports | Raysay | ensembles | 1 |
| 8 | Source lumineuse colorée | source lumineuse coaxiale RVB de Quatre-couleur | ensembles | 1 |
| 9 | Commutateurs de fente | Omron | PCS | 2 |
| 10 | Alimentation d'énergie de changement | Taïwan Mingwei | PCS | 1 |
| 11 | Protecteur de fuite | Schneider/CHNT | PCS | 1 |
| 12 | Vide | Schneider/CHNT | PCS | 3 |
| 13 | Relais intermédiaires | Omron | ensembles | 2 |
| Configuration d'IPC | Ordinateur | Châssis d'IPC | PCS | 1 |
| affichage | Lenovo 22" | PCS | 1 | |
| Unité centrale de traitement | Noyau de quadruple d'Intel i5 | ensembles | 1 | |
| mainboard | Carte mère industrielle de contrôle | |||
| mémoire | Kingston 4G | |||
| disque dur | Disque transistorisé 250G | |||
| Alimentation d'énergie de châssis | 350W |
Astuce : Le cadre absent de la résistance est le même cadre de détection que le cadre faux de partie, qui détecte principalement le criblage en soie.
