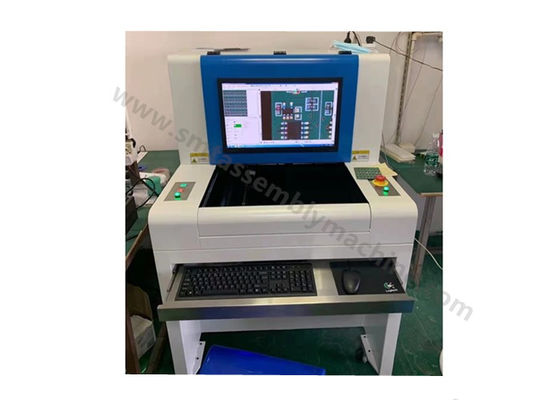

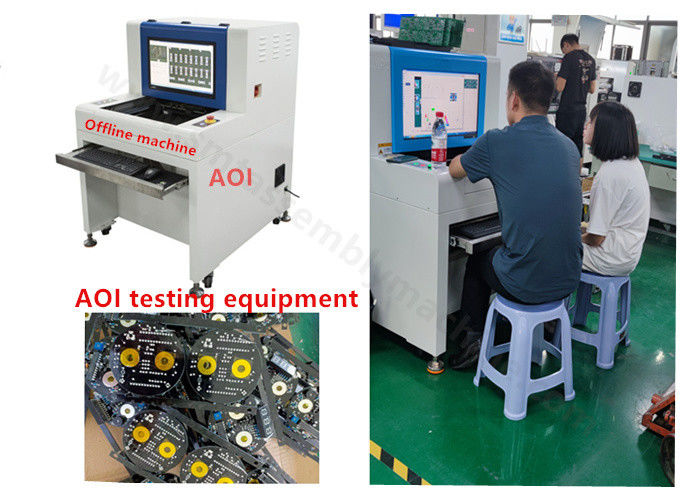

Importation CAO

La CAO est automatiquement importée par un logiciel de niveau supérieur

Une fois les données CAO importées, cliquez sur Réinitialiser les champs pour réinitialiser les noms de chaque champ

1) Emplacement du composant : nom de l'emplacement du composant standard dans le système de coordonnées réel.
2) X : L'abscisse de la composante standard dans le système de coordonnées mécaniques.Machine de sélection et de placement SMT
3) Y : l'ordonnée du composant standard dans le système de coordonnées mécaniques.
4) Angle : L'angle du composant standard dans le système de coordonnées mécaniques.
5) Numéro de pièce : correspondant à la norme de numéro de pièce en usine, un paramètre important de la liaison automatique des composants.
6) Longueur : Longueur du composant.
7) Largeur : largeur du composant.

Après avoir défini les noms de champ de la colonne de données CAO, sélectionnez "Suivant" pour convertir les données en fonction de la situation réelle.

(Généralement la valeur par défaut est suffisante)Machine d'inspection AOI

Sélectionnez ensuite Suivant pour afficher l'image de l'image du composant
Description de la zone d'image : l'image ci-dessus est un rendu de la mise en miroir des composants, à travers ce diagramme, par rapport à l'image réelle du composant, les données CAO et les données du composant de données correspondent.
Barre d'outils :
1) Rotation de 90 degrés dans le sens des aiguilles d'une montre : L'image miroir est tournée de 90 degrés dans le sens des aiguilles d'une montre.
2) Rotation de 90 degrés dans le sens inverse des aiguilles d'une montre : L'image miroir est tournée de 90 degrés dans le sens inverse des aiguilles d'une montre.
3) Rotation de 180 degrés : L'image miroir est tournée de 180 degrés dans le sens des aiguilles d'une montre.
4) Miroir horizontal : Miroir de l'image reflétant horizontalement l'image.
5) Mise en miroir verticale : une image en miroir verticale de l'image en miroir.
6) Etape précédente : Revenez à l'étape précédente.Machine d'assemblage CMS
7) Terminer : Une fois l'image de l'image du composant ajustée, chargez les données CAO dans le programme.
8) Liaison automatique selon les standards communs : Lorsque cette option est sélectionnée, les données seront automatiquement liées aux données standard du schéma standard commun.

[Remarque] Pour les cartes PCB plus grandes, les positions de coordonnées de tous les composants peuvent être alignées par deux composants éloignés (en diagonale) en procédant ainsi :
Cliquez sur [Verrouiller] (le nom du bouton devient [Définir le point d'identification]), alignez le centre du "dix" dans le diagramme FOV avec le centre du composant, puis cliquez sur [Définir le point d'identification] dans la fenêtre d'importation CAO, et puis placez un autre point d'identification en diagonale de la même manière.Après cette étape, il n'est plus nécessaire d'utiliser [décalage global] pour rendre la position du composant précise.
Basculez vers la fenêtre des vignettes lorsque l'importation CAO est terminée :

Paramètre de fonction
