Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
---|---|---|---|
Dimension: | 1070*900*1310mm | Système de code barres: | code 1D 2D |
À télécommande: | réseau par l'intermédiaire de TCP/IP | Système d'exploitation: | Windows7 Professionnel |
Surligner: | Les éléments de PCBA ont automatisé la machine optique d'inspection,CE AOI Machine,Éléments AOI Machine de PCBA |
Shenzhen Wanbo Cie. de pointe, Ltd est un fabriquant d'équipement électronique professionnel intégrant la R&D, la production et les ventes, produisant : Équipement d'essai d'AOI, machine embrochable d'AI, vague soudant, soudure de ré-écoulement, plate-forme de connexion, chargement automatique et équipement machine de déchargement, machine d'empilement, machine de coin et tout autre ; L'entrepôt a l'équipement d'occasion : Machine de placement de Panasonic, machine de placement de Yamaha, machine de placement de JUKI, machine de placement de Samsung, machine domestique de placement d'EZ-passage, machine domestique de placement de machine de plate-forme, machine d'impression, équipement de soudure de ré-écoulement et autre de soutien ; L'entrepôt a des accessoires : les moteurs, les panneaux, laser se dirige, CONDUCTEUR d'accessoires, becs, etc.
Shenzhen Wanbo Cie. de pointe, Ltd a une équipe d'ingénieur principal avec une expérience riche d'entretien, se spécialisant en fournissant une série de maintenance de logiciel et de matériel de machine de placement et le dépannage. Il conseil inclut principalement de JUKI de laser tête, de carte mère SUB-CPU d'unité centrale de traitement, conducteur d'axe du panneau X/Y/Z/T d'entraînement, conseil principal, carte ordre d'image, panneau d'entrée-sortie, moteur servo de JUKI, caméra, écran tactile d'affichage, moteur servo et d'autres entretien et services de remplacement. Les honoraires de la société sont raisonnables, les accessoires d'entrepôt sont suffisants, le cycle d'entretien est court, l'indice de réussite ancien de réparation est haut, et la région du delta de Pearl River peut fournir l'installation, la commission, l'entretien et l'entretien porte-à-porte.
Notre société a présenté pendant longtemps les machines d'occasion de placement, temps court d'utilisation de machine, bon entretien, bon statut de production, fournit la réservation d'outre-mer de modèle, avantage des prix est évidente, la société se spécialise dans des machines de placement, des machines embrochables, l'équipement périphérique de SMT et des accessoires réutilisant, commerce, bienvenu pour consulter !
Shenzhen Wanbo Cie. de pointe, Ltd adhère au principe de la sincérité, de la simplicité, du pragmatisme et de la modestie, adhère au principe de la vérité de recherche des faits, produits d'utilisations comme milieu, et adopte la nouvelle forme de créer des services IP comme philosophie d'affaires, nous fournissons à des clients des solutions pour réaliser la valeur sociale de la société et de l'équipe.
Que SMD vous ne connaît-il probablement pas ? Mais quand il s'agit de machines de placement de SMT, beaucoup de personnes peuvent savoir.
La différence entre SMD et SMT de machine de placement de SMT :
SMD est l'abréviation des dispositifs montés extérieurs, qui des moyens : le dispositif extérieur de bâti, c'est SMT (bâti extérieur
Composants de technologie), y compris la PUCE, CONCESSION, SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, MCM et ainsi de suite.
Des composants extérieurs de bâti ont été présentés il y a environ pendant deux décennies et ont déclenché une nouvelle ère. Des composants passifs aux composants actifs et aux circuits intégrés,
Le résultat final est un dispositif extérieur de bâti (SMD) qui peut être assemblé par l'intermédiaire de l'équipement de transfert.
Pendant longtemps, on l'a supposé que tous les composants d'avance seraient par la suite disponibles en paquets de SMD.
SMT est l'abréviation de la technologie extérieure de bâti, qui signifie : technologie extérieure d'assemblée, qui est actuellement la technologie et le processus les plus populaires dans l'industrie d'assemblée de l'électronique.
SMT est une nouvelle génération de la technologie d'assemblée électronique, qui comprime les composants électroniques traditionnels dans les dispositifs qui sont seulement quelques dixièmes de la taille.
En conséquence, l'ensemble électronique de produit est réalisé avec la fiabilité, la miniaturisation, le coût bas, et l'automation à haute densité et élevés de production.
Ce composant miniaturisé s'appelle : Dispositif de SMD (ou SMC, dispositif de puce). La méthode de processus d'assembler des composants sur une carte PCB imprimée de conseil s'appelle le processus de SMT.

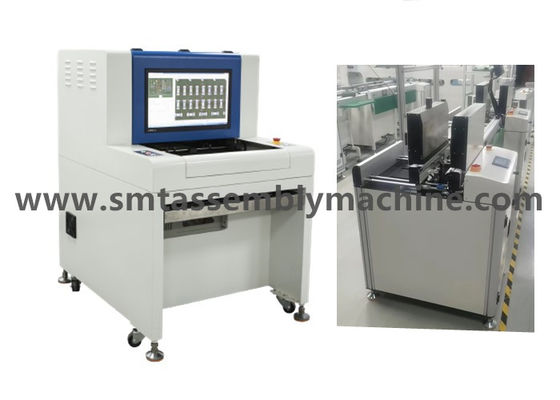

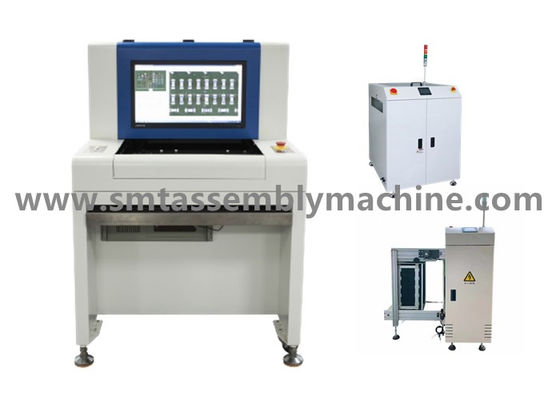

Paramètresde SZ-X1/X3Technicald'équipementoptiqueen différéd'inspectiond'AOI
Caractéristiques fonctionnelles | |
Carte examinée | Four de pré-ré-écoulement de four de ré-écoulement de SMT, inspection de panneau de courrier-circuit, pré-soudure de soudure de vague, inspection de soudure de panneau de courrier-circuit de vague |
Méthode de dépistage | Extraction de couleur, modélisation statistique, comparaison polychrome d'image, arrangement automatique des paramètres selon différents points de détection (tels que la compensation, la polarité, le court-circuit, etc.) |
Caméra | Appareil photo numérique intelligent polychrome |
Résolution/portée optique/vitesse |
Facultatif : CHAMP DE VISION 25μm/Pixel : vitesse de détection de 40.70mm X30.90mm< 270ms=""> Norme : CHAMP DE VISION 20μm/Pixel : vitesse de détection de 32.56mm×24.72mm<260ms> Facultatif : CHAMP DE VISION 15μm/Pixel : vitesse de détection de 24.42mm X18.54mm< 240ms=""> Facultatif : CHAMP DE VISION 10μm/Pixel : vitesse de détection de 16.28mm X12.36mm< 220ms=""> |
source lumineuse | Intense source lumineuse coaxiale de la tour LED d'anneau du luminosité RRGB (lumière de couleur) |
Mode 100 | Écriture manuelle, encadrement automatique, importation de données de DAO et bibliothèques automatiques de correspondance |
Usages spéciaux | Les programmes multiples fonctionnent en même temps, soutiennent le programme automatique de rappel ; pièces en rotation 0-359° (dans 1°) |
Essai minimal de partie | 10µm : 01005chip et 0.3pitch IC |
SPC et règlement de processus | Les essais record dans tout le processus et exécuter des statistiques et analyse, n'importe quel secteur peuvent regarder le statut de production et l'analyse de qualité, et la sortie Excel, Txt et d'autres formats de fichier |
Système de code barres | Reconnaissance de caméra et transmission de code barres (1D ou 2D code), et fonction automatiques de multi-marque (mauvaise marque y compris) |
Mode de serveur | Utilisant un serveur central, plusieurs ensembles de données d'AOI peuvent être centralement contrôlés |
système d'exploitation | Professionnel Windows7 |
Vérifiez la sortie de résultat | moniteur d'affichage à cristaux liquides de 22 pouces |
Caractéristiques de système | |
Système de convoyeur | Ouverture et rétraction automatiques des montages bilatéraux, compensation automatique de déformation de recourbement de carte PCB |
Taille de convoyeur au-dessus de la terre | 850 à 920 millimètres |
Écoulement/temps de convoyeur | La carte PCB se déplace le temps de la direction In/out de Y : 2,5 secondes |
Conducteur de plate-forme de X/Y | Vissez entraîné par un moteur électrique, en plaçant l'exactitude < 20=""> |
Alimentation d'énergie/pression atmosphérique | AC230V 50/60 hertz moins que 1KVA/non requis |
Poids de dispositif | APPROXIMATIVEMENT 350KG |
Facteur de forme de dispositif | 1070×900×1310mm (L×W×H) |
Température ambiante et humidité | Rhésus de 10~35°C 35~80% (sans condensation) |
Sécurité d'équipement | Se conforme aux normes de sécurité de la CE |
Astuce : Le cadre absent de la résistance est le même cadre de détection que le cadre faux de partie, qui détecte principalement le criblage en soie.
