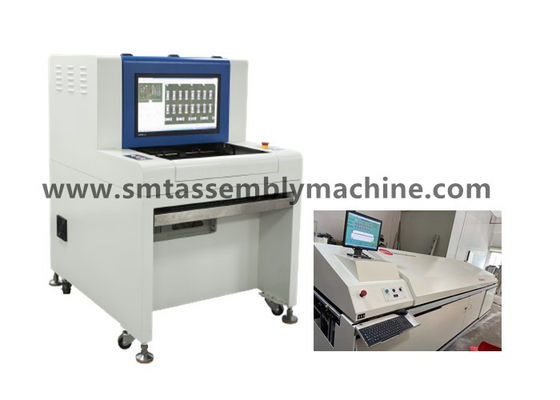

Nom de produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
---|---|---|---|
Dimension: | 1070*900*1310mm | Contrôle: | Détectez les plats de bâton de selfie |
Méthode de dépistage: | Analyse noire et blanche de densité | Couverture de détection: | Plus d'étain, trou de bidon, moins d'étain Tin Cave |
Surligner: | PCBAS a automatisé la machine optique d'inspection,machine optique automatisée rapide d'inspection,Équipement en différé d'inspection d'aoi |

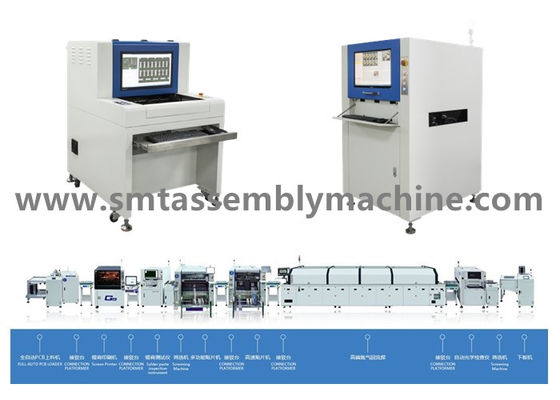

Shenzhen Wanbo Cie. de pointe, Ltd est un fabriquant d'équipement électronique professionnel intégrant la R&D, la production et les ventes, produisant : Équipement d'essai d'AOI, machine embrochable d'AI, vague soudant, soudure de ré-écoulement, plate-forme de connexion, chargement automatique et équipement machine de déchargement, machine d'empilement, machine de coin et tout autre ; L'entrepôt a l'équipement d'occasion : Machine de placement de Panasonic, machine de placement de Yamaha, machine de placement de JUKI, machine de placement de Samsung, machine domestique de placement d'EZ-passage, machine domestique de placement de machine de plate-forme, machine d'impression, équipement de soudure de ré-écoulement et autre de soutien ; L'entrepôt a des accessoires : les moteurs, les panneaux, laser se dirige, CONDUCTEUR d'accessoires, becs, etc.
Équipement de test d'AOI pour détecter le conseil de PCBA :
Plus d'étain, moins d'étain, trous de bidon, court-circuit, aucune goupilles, etc.
Après four de SMT : pièces absentes, désalignement, erreur de partie, inversion de polarité, fracture, pollution, moins d'étain, plus d'étain, de court-circuit, soudure virtuelle, etc.
Fonction d'AOI : Taux efficace de détection d'AOI : plus de 99% (le taux manuel de détection est environ 70%) ;
Réduisez de travail : 2-4 personnes par chaîne de production, efficacité de essai élevée ;
Par la fonction de SPC, des défauts de processus peuvent être exactement comptés et effectivement commandés ;
Principe d'AOI : Utilisez les principes et la technologie optiques modernes d'appareil photo numérique pour prendre les photos en temps réel des objets détectés,
Analysez et traitez les images saisies par les ordinateurs et le logiciel spécialisé, et produisez automatiquement des résultats de détection.
La stabilité est beaucoup plus haute que le travail manuel, et l'utilisation à long terme peut de manière significative réduire le coût global ;
Gamme complète de YAMAHA des machines de placement :
YSM40, YSM20, YSM10, S20, S10, YS24, YS12, YS100, YG88, YG300, YG200, YG100, YV88X, YV100X, YV100XE, YV100XG, YV100II
Machine de placement de gamme complète de Samsung :
CP45F, SM310, SM320, SM321, SM421, SM411, SM471, SM481, SM482, S1, S2, L2
Paramètres/X3 techniques de SZ-X1 d'équipement optique en différé d'inspection d'AOI
Caractéristiques fonctionnelles | |
Carte examinée | Four de pré-ré-écoulement de four de ré-écoulement de SMT, inspection de panneau de courrier-circuit, pré-soudure de soudure de vague, inspection de soudure de panneau de courrier-circuit de vague |
Méthode de dépistage | Extraction de couleur, modélisation statistique, comparaison polychrome d'image, arrangement automatique des paramètres selon différents points de détection (tels que la compensation, la polarité, le court-circuit, etc.) |
Caméra | Appareil photo numérique intelligent polychrome |
Résolution/portée optique/vitesse |
Facultatif : CHAMP DE VISION 25μm/Pixel : norme de vitesse de détection de 40.70mm< 270ms=""> X30.90mm : CHAMP DE VISION 20μm/Pixel : vitesse de détection de 32.56mm×24.72mm<260ms> facultative : CHAMP DE VISION 15μm/Pixel : vitesse de détection de 24.42mm X18.54mm< 240ms=""> facultative : CHAMP DE VISION 10μm/Pixel : vitesse de détection de 16.28mm X12.36mm< 220ms=""> |
source lumineuse | Intense source lumineuse coaxiale de la tour LED d'anneau du luminosité RRGB (lumière de couleur) |
Mode 100 | Écriture manuelle, encadrement automatique, importation de données de DAO et bibliothèques automatiques de correspondance |
À télécommande | Opération à distance, visionnement, commencer ou arrêter des programmes de fonctionnement, de modification de machine, etc. n'importe quand, n'importe où, n'importe quand, n'importe où par le réseau de TCP/IP |
Système de code barres | Reconnaissance de caméra et transmission de code barres (1D ou 2D code), et fonction automatiques de multi-marque (mauvaise marque y compris) |
Mode de serveur | Utilisant un serveur central, plusieurs ensembles de données d'AOI peuvent être centralement contrôlés |
système d'exploitation | Professionnel Windows7 |
Vérifiez la sortie de résultat | moniteur d'affichage à cristaux liquides de 22 pouces |
Caractéristiques de système | |
Classe de grandeur de carte PCB | 50×50mm (minute) ~430×330mm (maximum) |
Gamme d'épaisseur de carte PCB | 0,3 à 5 millimètres |
Carte PCB maintenant le dégagement de bord de système | DESSUS : le fond de 3,5 millimètres : 3,5 millimètres |
Poids maximum de carte PCB | 3KG |
Câble de carte PCB | <5mm or="" 2=""> |
Dessus de carte PCB et taille nette inférieure | Côté supérieur de carte PCB : côté du fond de carte PCB de 30 millimètres : 60 millimètres |
Système de convoyeur | Ouverture et rétraction automatiques des montages bilatéraux, compensation automatique de déformation de recourbement de carte PCB |
Taille de convoyeur au-dessus de la terre | 850 à 920 millimètres |
Écoulement/temps de convoyeur | La carte PCB se déplace le temps de la direction In/out de Y : 2,5 secondes |
Conducteur de plate-forme de X/Y | Vissez entraîné par un moteur électrique, en plaçant l'exactitude < 20=""> |
Alimentation d'énergie/pression atmosphérique | AC230V 50/60 hertz moins que 1KVA/non requis |
Poids de dispositif | APPROXIMATIVEMENT 350KG |
Facteur de forme de dispositif | 1070×900×1310mm (L×W×H) |
Température ambiante et humidité | Rhésus de 10~35°C 35~80% (sans condensation) |
Sécurité d'équipement | Se conforme aux normes de sécurité de la CE |
Astuce : Le cadre absent de la résistance est le même cadre de détection que le cadre faux de partie, qui détecte principalement le criblage en soie.
