SMT AOI Inspection Machine en différé SZ-X3 vérifie le court-circuit de panneau de fan d'USB
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Contrôle: | circuit de fan de conseil |
| Méthode de dépistage: | de la détection de reconnaissance automatique de dessous | Couverture de détection: | Plus d'étain, trou de bidon, moins d'étain |
| Surligner: | SMT AOI Inspection Machine en différé,SMT en différé AOI Inspection Machine,Machine en différé de carte PCB d'aoi |
||

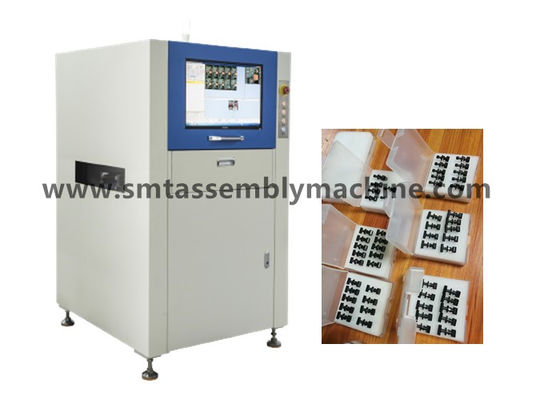

Le dispositif de détection en différé de SMT AOI SZ-X3 vérifie le court-circuit de panneau de fan d'USB
Les contrôles d'équipement en différé d'inspection de SMT AOI SZ-X3 éventent la soudure de carte
Équipement de transfert de remplissage Yamaha YS20 de protection d'AOI SZ-X3 de vision de voiture en différé d'inspection
L'équipement de transfert JUKI2050 AOI en différé SZ-X3 détecte le plat de remplissage
Panneau Yamaha YS20 du cuiseur de riz d'inspection d'AOI Inspection Machine SZ-X3 PCBA
Machine de Yamaha YS10 SMT après qu'AOI SZ-X3 détecte la bande de puissance de chargeur de téléphone portable
Yamaha YS24 a mené la vision de transfert de la machine AOI SZ-X3 détectent le panneau de clavier
Panneau en différé d'écouteur de bluetooth de détection de la machine AOI SZ-X3 de Yamaha YS12 SMT
Panneau composant de la machine AOI SZ-X3 de SMT de souris de transfert automatique de détection
Shenzhen Wanbo Cie. de pointe, Ltd est un fabriquant d'équipement électronique professionnel intégrant la R&D, la production et les ventes, produisant : Équipement d'essai d'AOI, machine embrochable d'AI, vague soudant, soudure de ré-écoulement, plate-forme de connexion, chargement automatique et équipement machine de déchargement, machine d'empilement, machine de coin et tout autre ; L'entrepôt a l'équipement d'occasion : Machine de placement de Panasonic, machine de placement de Yamaha, machine de placement de JUKI, machine de placement de Samsung, machine domestique de placement d'EZ-passage, machine domestique de placement de machine de plate-forme, machine d'impression, équipement de soudure de ré-écoulement et autre de soutien ; L'entrepôt a des accessoires : les moteurs, les panneaux, laser se dirige, CONDUCTEUR d'accessoires, becs, etc.

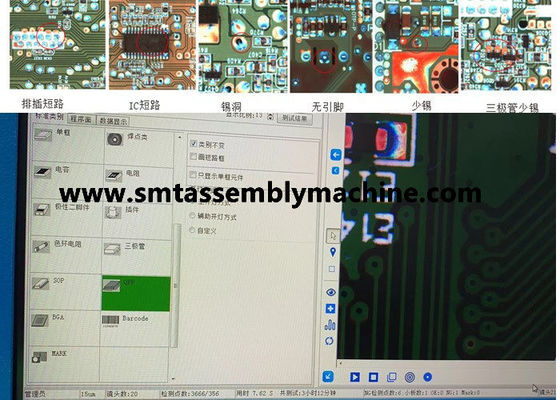

La fonction de l'équipement d'essai d'AOI est de détecter les produits défectueux de contrôle de conseil de PCBA.
Après la soudure de vague du périphérique prêt à brancher d'IMMERSION : plus d'étain, moins d'étain, trou de bidon, court-circuit, goupille pas, etc.
Après four de SMT : pièces absentes, désalignement, pièces fausses, inverse de polarité, rupture, pollution, moins d'étain, plus d'étain, de court-circuit, soudure virtuelle, etc.
Gamme complète de YAMAHA des machines de placement :
YSM40, YSM20, YSM10, S20, S10, YS24, YS12, YS100, YG88, YG300, YG200, YG100, YV88X, YV100X, YV100XE, YV100XG, YV100II
Machine de placement de gamme complète de Samsung :
CP45F, SM310, SM320, SM321, SM421, SM411, SM471, SM481, SM482, S1, S2, L2
Paramètres/X3 techniques de SZ-X1 d'équipement optique en différé d'inspection d'AOI
| Caractéristiques fonctionnelles | |
| Carte examinée | Four de pré-ré-écoulement de four de ré-écoulement de SMT, inspection de panneau de courrier-circuit, pré-soudure de soudure de vague, inspection de soudure de panneau de courrier-circuit de vague |
| Méthode de dépistage | Extraction de couleur, modélisation statistique, comparaison polychrome d'image, arrangement automatique des paramètres selon différents points de détection (tels que la compensation, la polarité, le court-circuit, etc.) |
| Caméra | Appareil photo numérique intelligent polychrome |
| Résolution/portée optique/vitesse |
Facultatif : CHAMP DE VISION 25μm/Pixel : norme de vitesse de détection de 40.70mm< 270ms=""> X30.90mm : CHAMP DE VISION 20μm/Pixel : vitesse de détection de 32.56mm×24.72mm<260ms> facultative : CHAMP DE VISION 15μm/Pixel : vitesse de détection de 24.42mm X18.54mm< 240ms=""> facultative : CHAMP DE VISION 10μm/Pixel : vitesse de détection de 16.28mm X12.36mm< 220ms=""> |
| source lumineuse | Intense source lumineuse coaxiale de la tour LED d'anneau du luminosité RRGB (lumière de couleur) |
| Mode 100 | Écriture manuelle, encadrement automatique, importation de données de DAO et bibliothèques automatiques de correspondance |
| À télécommande | Opération à distance, visionnement, commencer ou arrêter des programmes de fonctionnement, de modification de machine, etc. n'importe quand, n'importe où, n'importe quand, n'importe où par le réseau de TCP/IP |
| Système de code barres | Reconnaissance de caméra et transmission de code barres (1D ou 2D code), et fonction automatiques de multi-marque (mauvaise marque y compris) |
| Mode de serveur | Utilisant un serveur central, plusieurs ensembles de données d'AOI peuvent être centralement contrôlés |
| système d'exploitation | Professionnel Windows7 |
| Vérifiez la sortie de résultat | moniteur d'affichage à cristaux liquides de 22 pouces |
| Caractéristiques de système | |
| Classe de grandeur de carte PCB | 50×50mm (minute) ~430×330mm (maximum) |
| Gamme d'épaisseur de carte PCB | 0,3 à 5 millimètres |
| Carte PCB maintenant le dégagement de bord de système | DESSUS : le fond de 3,5 millimètres : 3,5 millimètres |
| Poids maximum de carte PCB | 3KG |
| Câble de carte PCB | <5mm or="" 2=""> |
| Dessus de carte PCB et taille nette inférieure | Côté supérieur de carte PCB : côté du fond de carte PCB de 30 millimètres : 60 millimètres |
| Système de convoyeur | Ouverture et rétraction automatiques des montages bilatéraux, compensation automatique de déformation de recourbement de carte PCB |
| Taille de convoyeur au-dessus de la terre | 850 à 920 millimètres |
| Écoulement/temps de convoyeur | La carte PCB se déplace le temps de la direction In/out de Y : 2,5 secondes |
| Conducteur de plate-forme de X/Y | Vissez entraîné par un moteur électrique, en plaçant l'exactitude < 20=""> |
| Alimentation d'énergie/pression atmosphérique | AC230V 50/60 hertz moins que 1KVA/non requis |
| Poids de dispositif | APPROXIMATIVEMENT 350KG |
| Facteur de forme de dispositif | 1070×900×1310mm (L×W×H) |
| Température ambiante et humidité | Rhésus de 10~35°C 35~80% (sans condensation) |
| Sécurité d'équipement | Se conforme aux normes de sécurité de la CE |
Astuce : Le cadre absent de la résistance est le même cadre de détection que le cadre faux de partie, qui détecte principalement le criblage en soie.
