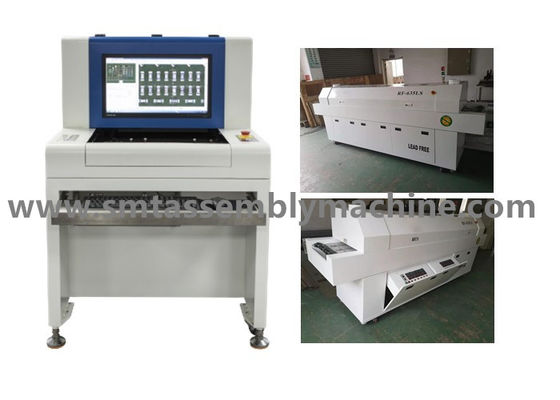

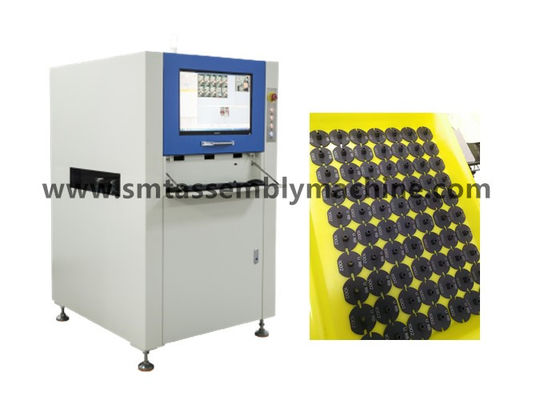

L'inspection optique rapide contrôle par ordinateur la soudure de carte de fan
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de produit: | Équipement d'essai d'AOI | Modèle: | SZ-X3 |
|---|---|---|---|
| Dimension: | 1070*900*1310mm | Contrôle: | Carte de fan |
| Méthode de dépistage: | Détection de reconnaissance automatique du dessous | Couverture de détection: | Plus d'étain, moins d'étain, trou de bidon |
| Surligner: | Machine optique d'inspection de carte de fan,Machine optique d'inspection de PCBAS,Machine en différé d'aoi de carte PCB |
||
Les contrôles d'équipement en différé d'inspection de SMT AOI SZ-X3 éventent la soudure de carte
Équipement de transfert de remplissage Yamaha YS20 de protection d'AOI SZ-X3 de vision de voiture en différé d'inspection
L'équipement de transfert JUKI2050 AOI en différé SZ-X3 détecte le plat de remplissage
Panneau Yamaha YS20 du cuiseur de riz d'inspection d'AOI Inspection Machine SZ-X3 PCBA
Machine de Yamaha YS10 SMT après qu'AOI SZ-X3 détecte la bande de puissance de chargeur de téléphone portable
Yamaha YS24 a mené la vision de transfert de la machine AOI SZ-X3 détectent le panneau de clavier
Panneau en différé d'écouteur de bluetooth de détection de la machine AOI SZ-X3 de Yamaha YS12 SMT
Panneau composant de la machine AOI SZ-X3 de SMT de souris de transfert automatique de détection
Shenzhen Wanbo Cie. de pointe, Ltd est un fabriquant d'équipement électronique professionnel intégrant la R&D, la production et les ventes, produisant : Équipement d'essai d'AOI, machine embrochable d'AI, vague soudant, soudure de ré-écoulement, plate-forme de connexion, chargement automatique et équipement machine de déchargement, machine d'empilement, machine de coin et tout autre ; L'entrepôt a l'équipement d'occasion : Machine de placement de Panasonic, machine de placement de Yamaha, machine de placement de JUKI, machine de placement de Samsung, machine domestique de placement d'EZ-passage, machine domestique de placement de machine de plate-forme, machine d'impression, équipement de soudure de ré-écoulement et autre de soutien ; L'entrepôt a des accessoires : les moteurs, les panneaux, laser se dirige, CONDUCTEUR d'accessoires, becs, etc.

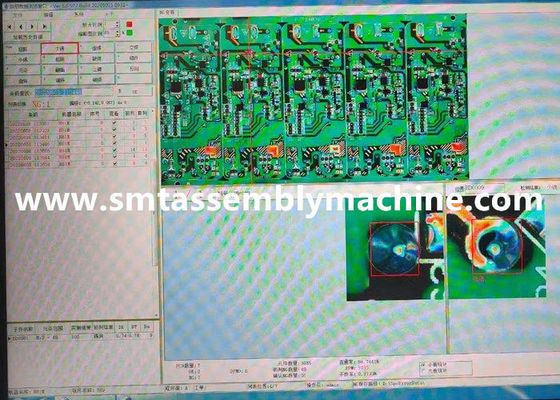

La fonction de l'équipement d'essai d'AOI est de détecter les produits défectueux de contrôle de conseil de PCBA.
Après la soudure de vague du périphérique prêt à brancher d'IMMERSION : plus d'étain, moins d'étain, trou de bidon, court-circuit, goupille pas, etc.
Après four de SMT : pièces absentes, désalignement, pièces fausses, inverse de polarité, rupture, pollution, moins d'étain, plus d'étain, de court-circuit, soudure virtuelle, etc.
Histoire des produits de machine de placement de YAMAHA
1984 : La Division de YAMAHA IM (les machines intelligentes) développe avec succès la « machine de placement » et des débuts la vendant au Japon
1987 : Les YM4600S, les YM6000S, et les YM6000T ont été exhibés à NEPCON JAPON, Japon, et le YM1000D est allé en vente
1988 : OEM « PHILIPS » DE MACHINE DE PLACEMENT DE YAMA COMMENCE DES VENTES D'OUTRE-MER
1989 : Technologie visuelle d'alignement - YM3000V va en vente
1990 : La série hyper - YM66S, YM84S, YM100VP - est allée en vente
1993 : Le YV112, un dispositif plein-visuel de reconnaissance, est allé en vente
1994 : Le YVL80 va en vente
1995 : Le YV120 va en vente
1995 : Le YV112II va en vente
1995 : YV100, YVL88, YV86D, YV100D vont en vente
1997 : Pleins dispositifs de reconnaissance visuelle - YV100II, YVL88II, YV64, YV112III et YV64D vont en vente
1997 : Production cumulative de 5 000" machines extérieures de bâti de Yamaha »
1998 : Production cumulative de 2 000" machines extérieures de bâti de PHILIPS »
1999 : Les machines ultra-rapides modulaires – YV100X, YV88X, YV100XT et HSDX – vont en vente
2000 : Yamaha IM acquiert Tenyru, Japon, un fabricant célèbre de machine de placement de puce au Japon, et rétablit une nouvelle société, je palpitent, le Japon
2000 : Machine ultra-rapide modulaire - YV180X et « machine ultra-rapide impression de précision » - YVP - a commencé des ventes
2001 : Production cumulative de 10 000 machines extérieures de bâti
2001 : Les machines ultra-rapides modulaires, les YV100Xg, les YV88Xg, les YV100XTg, les YV180Xg et le HSDXg vont en vente
2002 : Les mini-ordinateurs modulaires – TROIS M « YT16 » et « machine ultra-rapide impression de précision sans plomb » – YVP-Xg vont en vente
2003 : Placer hybride, équipement hybride de placement SEMI et de SMT - le cube va en vente
2004 : La machine modulaire YG200 d'ultra-haut-vitesse va en vente
2004 : Distributeur modulaire d'ultra-haut-vitesse - YGD va en vente 2005 : « Machine ultra-rapide modulaire » - YG100 va en vente
2005 : AOI-YGI modulaire va en vente
2005 : La machine multifonctionnelle d'ultra-haut-précision modulaire – YG88 va en vente
2007 : La machine modulaire de placement d'ultra-haut-vitesse – YG300 va en vente
2008 : La machine ultra-rapide modulaire de placement – YG12 va en vente
2009 : La machine multifonctionnelle à haute précision modulaire – YG12F va en vente
2009 : La machine modulaire de placement d'ultra-haut-vitesse – YS24 et YS24X va en vente
2012 : La machine à haute densité de placement du module YSM40 est lancée
2013 : Machine de distribution ultra-rapide - YSD a lancé
2014 : La machine compacte performante impression YCP10 et le Z : La machine compacte performante impression de LEX sont lancées
2015 : La machine YSM40 de placement d'ultra-haut-vitesse est lancée
2015 : YSM20, Z.LEX a officiellement lancé
2016 : Le YSM40R le plus rapide du monde par unité de superficie a été libéré
2017 : YSM10, YSM20R est officiellement allé en vente.
En 2019, la machine du placement YRM20, la machine supérieure de placement de module d'ultra-haut-vitesse de représentation a été mise en vente.
Paramètres/X3 techniques de SZ-X1 d'équipement optique en différé d'inspection d'AOI
| Caractéristiques fonctionnelles | |
| Carte examinée | Four de pré-ré-écoulement de four de ré-écoulement de SMT, inspection de panneau de courrier-circuit, pré-soudure de soudure de vague, inspection de soudure de panneau de courrier-circuit de vague |
| Méthode de dépistage | Extraction de couleur, modélisation statistique, comparaison polychrome d'image, arrangement automatique des paramètres selon différents points de détection (tels que la compensation, la polarité, le court-circuit, etc.) |
| Caméra | Appareil photo numérique intelligent polychrome |
| Résolution/portée optique/vitesse |
Facultatif : CHAMP DE VISION 25μm/Pixel : norme de vitesse de détection de 40.70mm< 270ms=""> X30.90mm : CHAMP DE VISION 20μm/Pixel : vitesse de détection de 32.56mm×24.72mm<260ms> facultative : CHAMP DE VISION 15μm/Pixel : vitesse de détection de 24.42mm X18.54mm< 240ms=""> facultative : CHAMP DE VISION 10μm/Pixel : vitesse de détection de 16.28mm X12.36mm< 220ms=""> |
| source lumineuse | Intense source lumineuse coaxiale de la tour LED d'anneau du luminosité RRGB (lumière de couleur) |
| Mode 100 | Écriture manuelle, encadrement automatique, importation de données de DAO et bibliothèques automatiques de correspondance |
| À télécommande | Opération à distance, visionnement, commencer ou arrêter des programmes de fonctionnement, de modification de machine, etc. n'importe quand, n'importe où, n'importe quand, n'importe où par le réseau de TCP/IP |
| Système de code barres | Reconnaissance de caméra et transmission de code barres (1D ou 2D code), et fonction automatiques de multi-marque (mauvaise marque y compris) |
| Mode de serveur | Utilisant un serveur central, plusieurs ensembles de données d'AOI peuvent être centralement contrôlés |
| système d'exploitation | Professionnel Windows7 |
| Vérifiez la sortie de résultat | moniteur d'affichage à cristaux liquides de 22 pouces |
| Caractéristiques de système | |
| Classe de grandeur de carte PCB | 50×50mm (minute) ~430×330mm (maximum) |
| Gamme d'épaisseur de carte PCB | 0,3 à 5 millimètres |
| Carte PCB maintenant le dégagement de bord de système | DESSUS : le fond de 3,5 millimètres : 3,5 millimètres |
| Poids maximum de carte PCB | 3KG |
| Câble de carte PCB | <5mm or="" 2=""> |
| Dessus de carte PCB et taille nette inférieure | Côté supérieur de carte PCB : côté du fond de carte PCB de 30 millimètres : 60 millimètres |
| Système de convoyeur | Ouverture et rétraction automatiques des montages bilatéraux, compensation automatique de déformation de recourbement de carte PCB |
| Taille de convoyeur au-dessus de la terre | 850 à 920 millimètres |
| Écoulement/temps de convoyeur | La carte PCB se déplace le temps de la direction In/out de Y : 2,5 secondes |
| Conducteur de plate-forme de X/Y | Vissez entraîné par un moteur électrique, en plaçant l'exactitude < 20=""> |
| Alimentation d'énergie/pression atmosphérique | AC230V 50/60 hertz moins que 1KVA/non requis |
| Poids de dispositif | APPROXIMATIVEMENT 350KG |
| Facteur de forme de dispositif | 1070×900×1310mm (L×W×H) |
| Température ambiante et humidité | Rhésus de 10~35°C 35~80% (sans condensation) |
| Sécurité d'équipement | Se conforme aux normes de sécurité de la CE |
Astuce : Le cadre absent de la résistance est le même cadre de détection que le cadre faux de partie, qui détecte principalement le criblage en soie.
